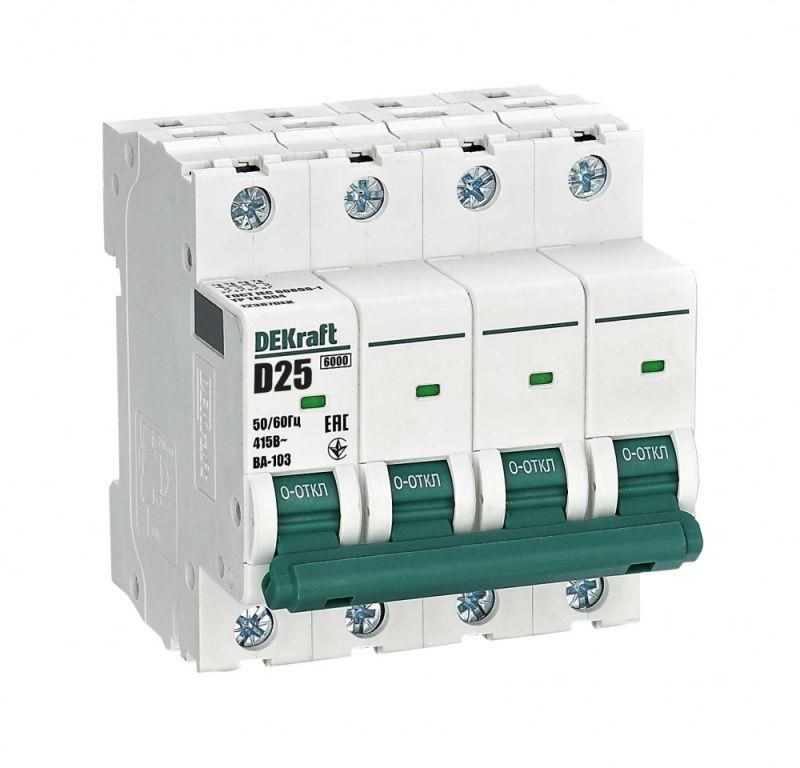

Автоматический выключатель ВА-103 4P 25А D 6кА новый - 12387DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный аппарат на 25 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для трёхфазных сетей с нулевым проводником. Характеристика D обеспечивает устойчивость к кратковременным пусковым токам - идеально для оборудования с высокими импульсными нагрузками: насосы, компрессоры, двигатели, конвейеры, сварочные аппараты. Номинальная отключающая способность 6 кА позволяет применять этот выключатель в качестве вводного автомата в распределительных щитах зданий и производственных объектов.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В AC
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D (выдерживает длительные пусковые токи)
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 (умеренная запылённость, типичная для помещений)
• Способ монтажа: на DIN-рейку 35 мм
• Возможна установка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

ВА-103 полностью совместим с DIN-рейками стандарта EN 60715 и корпусами DEKraft, Systeme Electric. Монтаж осуществляется защёлкиванием на рейку - никаких болтов или инструментов не требуется. Устройство занимает 4 модуля, поэтому требует соответствующего места в щите. Для подключения используйте кабель сечением до 16 мм2 (медный). Клеммы рассчитаны на надёжное соединение без дополнительной затяжки. Обращайте внимание на направление входа/выхода: верхние клеммы - питание, нижние - нагрузка. Дополнительные аксессуары (например, блокировки, расцепители) можно устанавливать только слева от основного корпуса - справа место занято боковыми охладительными каналами.

Особенности конструкции

• Пять монолитных заклёпок увеличивают жесткость корпуса - снижают риск деформации при механическом воздействии.
• Индикатор состояния контактов через окошко работает независимо от положения рукоятки - легко определить, открыт ли контакт даже при отключенном устройстве.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод - особенно важно при работе в условиях повышенной температуры (до +40 C).
• Конструкция не предусматривает обслуживания - ремонт невозможен, при выходе из строя требуется замена.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяется в помещениях с уровнем загрязнения 2 - то есть в сухих, невысокопыльных местах. IP20 не допускает использование во влажных, наружных или взрывоопасных зонах. Не предназначен для частых коммутаций - только для защиты, а не для регулярного включения/выключения.

Преимущества

• Увеличенная отключающая способность (6 кА) - безопаснее вводных решений в сравнении с более слабыми моделями.
• Работает стабильно при нагреве благодаря системе охлаждения - меньше ложных срабатываний.
• Ясный индикатор состояния - экономит время при диагностике.
• Поддержка аксессуаров - гибкость для будущих доработок системы.
• Полная совместимость с популярными сериями DEKraft и Systeme Electric - удобно при замене или расширении щита.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC).
• Запрещено использование в условиях повышенной влажности, пыли, химической агрессивности - IP20 недостаточно.
• Нельзя устанавливать аксессуары справа - свободное пространство занято охлаждающими каналами.
• Не рекомендован для частых ручных операций - не является рубильником.
• Не подлежит ремонту - при отказе необходимо менять весь аппарат.

Примеры использования

• Вводной автомат в распределительном щите многоквартирного дома или офиса.
• Защита трёхфазного двигателя насоса на водокачке.
• Щит питания конвейера на пищевом производстве.
• Распределительный автомат для группы мощных сварочных аппаратов.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 25 А минимум 4 мм2 медного провода.
• Убедитесь, что в щите достаточно места: глубина 78,5 мм + 10–15 мм на свободный проход для проводов.
• Если планируете добавить блокировку или сигнализацию - выбирайте аксессуары только для левой стороны.
• Не устанавливайте рядом с источниками тепла - даже с охлаждением перегрев снижает срок службы.
• При замене старого автомата - проверьте, чтобы новый был точно такой же по характеристике D и 6 кА - другие типы (B/C) могут ложно срабатывать при пуске оборудования.
