Автоматический выключатель ВА-103 4P 5А C 6кА новый - 12316DEK APC

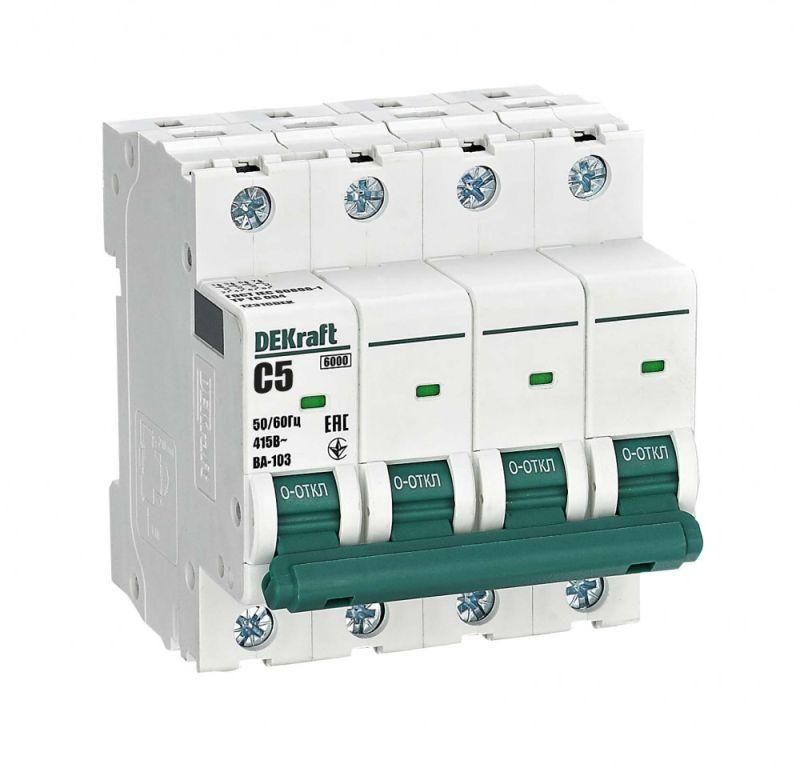

Автоматический выключатель ВА-103 от DEKRAFT - четырёхполюсное устройство на 5 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты цепей переменного тока в распределительных щитах. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют коммутировать все фазы и ноль одновременно - идеально для трёхфазных сетей с нулевым проводником. Характеристика C обеспечивает умеренную задержку перед отключением, что делает устройство подходящим для нагрузок с пусковыми токами: двигатели, насосы, освещение, оборудование с импульсными потреблениями. Отключающая способность 6 кА позволяет применять его в качестве вводного автомата в жилых, офисных и промышленных объектах с ограниченной мощностью КЗ.

Технические характеристики

• Номинальный ток: 5 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В (AC)
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пуском
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запылённости
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм шириной)
• Глубина монтажа: 78,5 мм - требует достаточного внутреннего пространства шкафа
• Дополнительная комплектация: возможна установка аксессуаров с левой стороны

Совместимость и монтаж

Выключатель ВА-103 полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку типа TS35. Устройство имеет четыре модуля - соответствует ширине 72 мм. Для правильной установки важно соблюсти глубину монтажа (78,5 мм), особенно при использовании плотно упакованных шкафов. На левой стороне предусмотрены крепёжные точки для подключения дополнительных модулей: сигнализационных контактов, катушек удалённого отключения или дополнительных полюсов.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Напряжение изоляции 500 В обеспечивает безопасную работу в сетях до 415 В. Индикатор состояния контактов через окошко позволяет визуально определить, находится ли автомат в положении «вкл» или «выкл», даже если рукоятка заблокирована или плохо видна. Это снижает риск случайного включения при обслуживании.

Преимущества

• Пять монолитных заклёпок увеличивают механическую прочность корпуса - снижают риск деформации при ударах или вибрациях.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод - устройство сохраняет работоспособность при повышенных температурах внутри шкафа.
• Индикатор положения контактов работает независимо от положения рукоятки - удобно при установке в труднодоступных местах.
• Поддержка боковой комплектации - можно легко добавить функциональные модули без изменения основной схемы.
• Полная совместимость с системами DEKRAFT и Systeme Electric - упрощает сборку и замену в существующих проектах.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование в условиях сырости, пыли или прямого воздействия воды.
• Не рекомендован для защиты чувствительной электроники - характеристика C даёт более длительную задержку, чем B; для компьютеров и медицинского оборудования лучше выбрать тип B.
• Максимальная рабочая температура не указана - при постоянном нагреве выше +40C требуется принудительное охлаждение или снижение нагрузки.
• Не поддерживает комбинированные модули справа - дополнительные элементы можно устанавливать только слева.

Примеры использования

• Вводной автомат в трёхфазном щите малого производства с двигателем 3 кВт.
• Защита группы розеток на производственной площадке с электроинструментом.
• Распределительный автомат для системы кондиционирования с несколькими внешними блоками.
• Щит управления конвейерной линией с частотными преобразователями и моторами.

Практические советы

• Перед монтажом проверьте соответствие глубины шкафа - 78,5 мм требуют минимум 85–90 мм свободного места с учётом кабельных вводов.
• При установке нескольких автоматов рядом - учитывайте тепловое влияние соседних устройств, особенно при работе на пределе тока.
• Для подключения дополнительных аксессуаров используйте оригинальные модули DEKRAFT - совместимость гарантируется только с ними.
• Проверяйте положение рукоятки через индикатор после каждого включения - это единственный надёжный способ убедиться, что контакт действительно разомкнут.
• Не применяйте этот автомат для однофазных цепей без необходимости - он рассчитан на 4 полюса, и лишний полюс не даст экономии, но усложнит схему.
