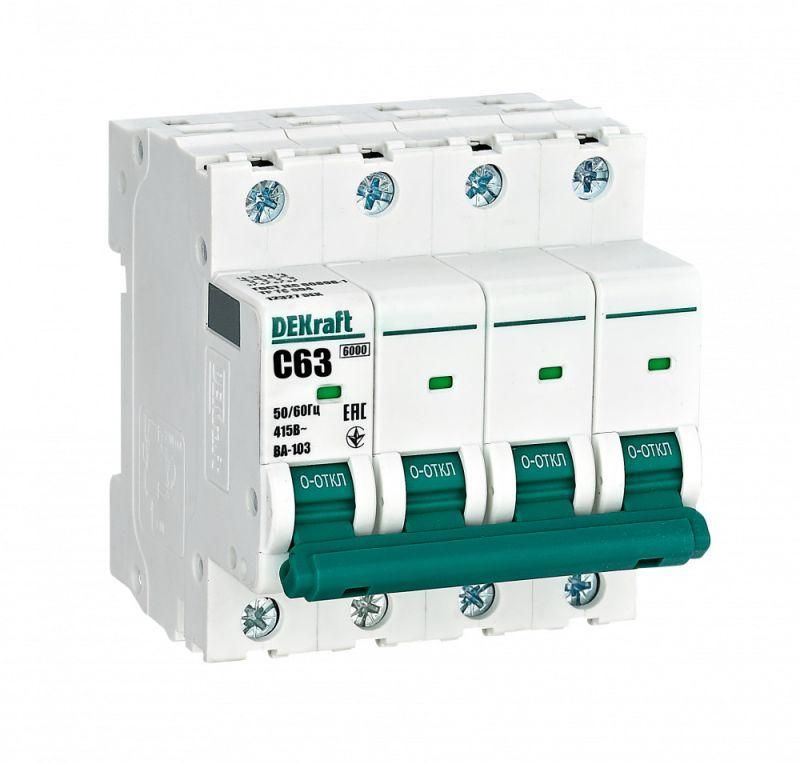

Автоматический выключатель ВА-103 4P 63А C 6кА новый - 12327DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - четырёхполюсный аппарат на 63 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для вводных устройств в трёхфазных сетях. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов - например, на входе в здание, у групповых щитов или перед мощными нагрузками: насосами, компрессорами, конвейерами.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В (переменный ток AC)
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Частота: 50–60 Гц
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запылённости
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Его габариты соответствуют требованиям для установки в шкафах DEKRAFT и Systeme Electric - он полностью совместим с их корпусами и крышками. Установка занимает несколько минут: достаточно защёлкнуть устройство на рейке и подключить провода. На боковой стороне слева есть место для установки дополнительных аксессуаров - например, расцепителей, сигнализирующих контактов или блокировочных механизмов.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям для бытовых и аналогичных применений. Напряжение изоляции 500 В обеспечивает безопасную работу в сетях до 415 В. Отключающая способность 6 кА гарантирует надёжное отключение даже при значительном КЗ. Индикатор состояния контактов через окошко позволяет визуально определить, включен ли выключатель, даже если рукоятка находится в промежуточном положении - это снижает риск ошибок при обслуживании.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - повышенная механическая прочность и долговечность
• Боковые каналы охлаждения - обеспечивают стабильную работу при температуре до +40 C и выше
• Яркий индикатор положения контактов - удобен при диагностике и ремонте
• Поддержка установки аксессуаров слева - расширяет функциональность без изменения габаритов
• Полную совместимость с системами DEKRAFT и Systeme Electric - упрощает сборку и замену

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Характеристика C не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные трансформаторы или сварочные аппараты)
• Не подходит для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не имеет встроенного УЗО - для защиты от утечек требуется отдельное устройство

Примеры использования

• Главный ввод в квартиру или офис с трёхфазным питанием
• Защита группы оборудования на производстве: станки, насосы, вентиляторы
• Щитовая распределительная система в торговом центре
• Электрооборудование в административных зданиях с потреблением до 63 А на фазу

Практические советы

• При выборе места установки учтите глубину монтажа - 78,5 мм. Убедитесь, что в шкафу достаточно свободного пространства сзади.
• Проверьте соответствие сечения проводов: для 63 А используйте медные провода минимум 10–16 мм2 в зависимости от условий прокладки.
• Если нужна сигнализация отключения - установите дополнительный контакт на левой стороне устройства.
• Не затягивайте клеммы слишком сильно - это может повредить пластик и вызвать нагрев.
• При замене старого автомата - проверьте, чтобы новый ВА-103 имел ту же характеристику C и номинальную отключающую способность 6 кА.
