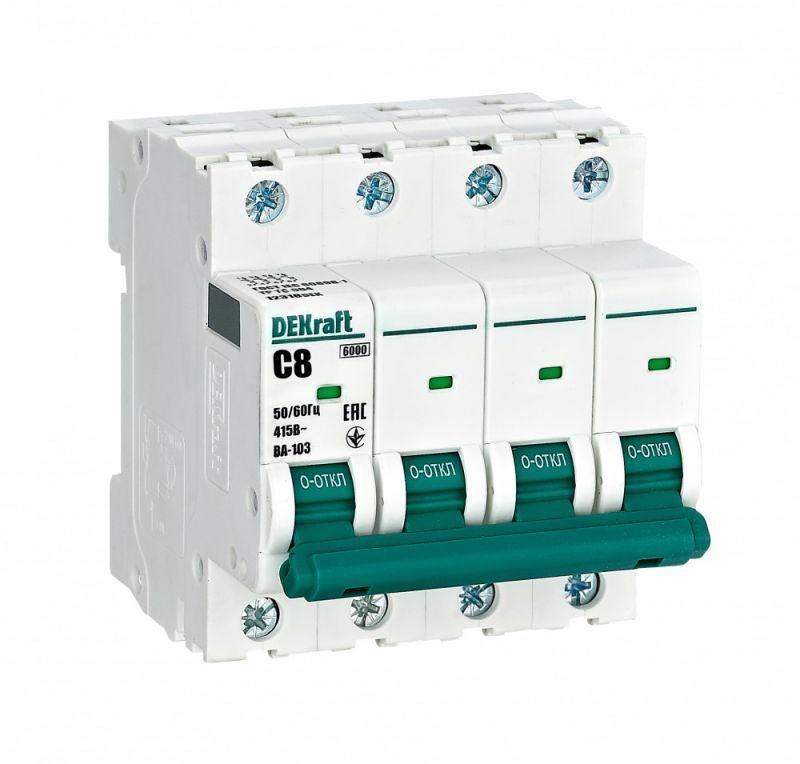

Автоматический выключатель ВА-103 4P 8А C 6кА новый - 12318DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный устройство на 8 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты цепей переменного тока в распределительных щитах. Подходит для монтажа на DIN-рейку и полностью совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что важно для трёхфазных систем. Характеристика C обеспечивает умеренную задержку перед отключением - идеально для нагрузок с пусковыми токами, таких как двигатели, насосы, компрессоры и освещение. Отключающая способность 6 кА делает его подходящим для вводных и групповых автоматов в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный ток: 8 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В (AC)
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - оптимальна для индуктивных нагрузок
• Частота: 50–60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Способ монтажа: на DIN-рейку 35 мм
• Возможна установка дополнительных аксессуаров с левой стороны

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Его габариты соответствуют требованиям для установки в шкафах DEKraft и Systeme Electric - он точно встраивается в готовые корпуса этих серий без доработок. Устройство имеет боковой зазор для подключения проводов до 16 мм2. Для монтажа требуется минимум 78,5 мм глубины внутри шкафа. Клеммы рассчитаны на надёжное соединение медными проводниками без предварительной обжимки наконечников - но рекомендуется применять их для многожильных проводов.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 для автоматических выключателей. Напряжение изоляции 500 В гарантирует безопасную работу в сетях до 415 В. Индикатор состояния контактов через окошко позволяет визуально определить, открыт ли контакт - даже если рукоятка находится в промежуточном положении. Это снижает риск ошибок при обслуживании.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - корпус не деформируется при частых операциях включения/выключения
• Боковые каналы охлаждения обеспечивают стабильную работу при температуре до +40 C и выше
• Индикатор состояния контактов - удобен при диагностике и ремонте
• Поддержка установки дополнительных аксессуаров (например, расцепителей, сигнализаторов) слева - позволяет адаптировать функционал под задачи
• 100%-я совместимость с корпусами DEKRAFT и Systeme Electric - упрощает сборку и замену

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянной работы при температурах выше +40 C без принудительного охлаждения
• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• Запрещено использовать в условиях повышенной запылённости (степень загрязнения 2 - недостаточно для производственных цехов с металлической пылью)

Примеры использования

• Вводной автомат в распределительном щите многоэтажного дома
• Защита трёхфазного двигателя насоса на водокачке
• Групповой автомат для кондиционера или теплового насоса
• Распределение питания на станках с пусковыми токами
• Щиты управления в логистических комплексах с использованием корпусов DEKraft

Практические советы

• При выборе автомата проверьте, чтобы посадочные размеры совпадали с вашими шкафами - особенно если используете старые корпуса DEKraft
• Для многожильных проводов используйте наконечники типа ШМ - это исключит ослабление контакта при нагреве
• Если нужна дистанционная блокировка или сигнал аварии - выбирайте аксессуары, совместимые с левой стороной ВА-103
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали
• Перед первым включением убедитесь, что все полюсы подключены правильно - ошибка в фазировке может вызвать сбой оборудования
