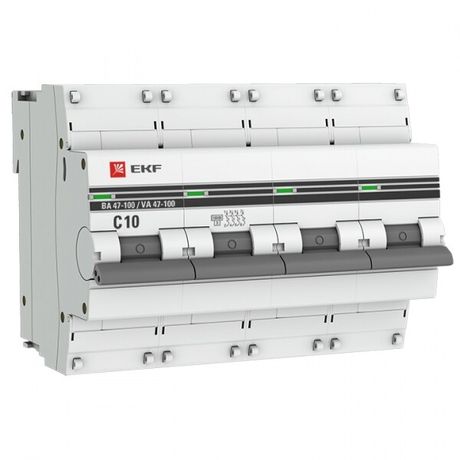

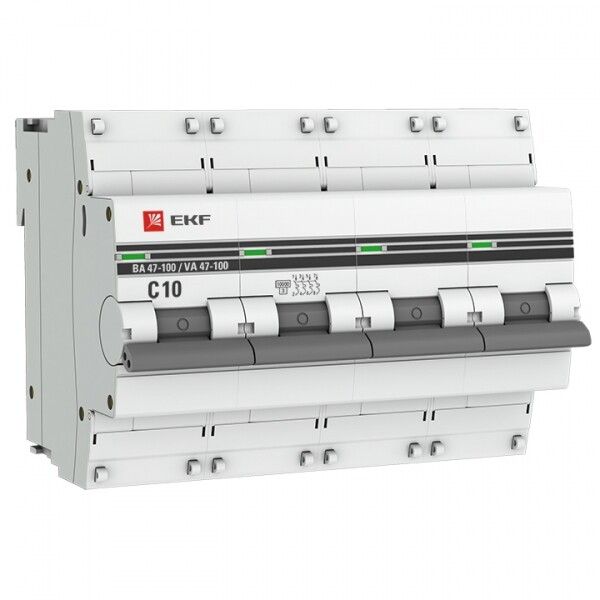

Автоматический выключатель ВА 47-100 4P 10А (C) 10kA EKF PROxima - mcb47100-4-10C-pro

Автоматический выключатель модульный четырехполюсный ВА 47-100 10А (C) 10кА от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах с напряжением до 400 В. Этот выключатель совмещает надежную коммутацию и высокую отключающую способность, что делает его подходящим решением для установки на DIN-рейку в щитах различного типа.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный ВА 47-100 10А (C) 10кА используется для защиты четырехпроводных цепей переменного тока - например, трёхфазных линий с нулевым проводом. Подходит для защиты групповых линий в жилых домах, офисах, производственных помещениях, на объектах с оборудованием, требующим стабильной работы всех фаз одновременно. Применяется в распределительных щитах, где требуется отключение сразу всех фаз и нейтрали при аварии.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В (переменный ток, 50 Гц);
• Количество полюсов: 4 - все четыре полюса (три фазы + нейтраль) коммутируются одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, насосы, малые двигатели;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита;
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию, передаваемую в цепь при КЗ;
• Поперечное сечение провода: 1–35 мм2 - позволяет подключать медные провода от 1 до 35 квадратных миллиметров;
• Модульная ширина: 6 М - занимает 6 стандартных модулей на DIN-рейке (18 мм каждый);
• Глубина монтажа: 45 мм - минимальный зазор для установки в щите;
• Рабочая температура: от –10C до +50C - подходит для большинства помещений, но не для холодных или жарких без климат-контроля;
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, повышает безопасность при обслуживании;
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному стандарту для бытовых и аналогичных автоматических выключателей.

Совместимость и монтаж

Выключатель устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требуется. Все входные и выходные клеммы расположены сверху и снизу, позволяют подключать провода с обоих сторон. Учитывайте, что глубина монтажа составляет 45 мм - убедитесь, что в щите есть достаточное свободное пространство. Выключатель совместим с другими устройствами серии ВА 47-100 и может использоваться в комплекте с УЗО, реле контроля напряжения и другим модульным оборудованием EKF PROxima.

Безопасность и стандарты

Автоматический выключатель модульный четырехполюсный ВА 47-100 10А (C) 10кА сертифицирован по ГОСТ Р 50345-1-2010 и соответствует требованиям МЭК 60898-2. Класс токоограничения 3 и номинальное импульсное напряжение 4 кВ обеспечивают защиту от скачков напряжения. Коммутация нейтрали повышает безопасность при ремонте - полностью отключается цепь. Степень защиты IP20 исключает использование вне закрытых щитов - не допускается установка в сырых, пыльных или открытых местах.

Преимущества

• Четыре полюса с коммутацией нейтрали - полное отключение цепи, включая ноль, что важно для безопасности;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с возможностью больших токов КЗ;
• Характеристика C - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования;
• Широкий диапазон сечения проводов (1–35 мм2) - универсальность для различных типов кабелей;
• Долгий гарантийный срок - 84 месяца, что говорит о высокой надёжности сборки;
• Совместимость с продукцией EKF PROxima - легко формировать единые решения в щитах.

Ограничения применения

• Не предназначена для установки на улице или в условиях высокой влажности - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендуется для мощных двигателей с высоким пусковым током (например, крупные компрессоры, насосы) - лучше использовать характеристику D;
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц;
• Требует наличия места в щите минимум 45 мм в глубину - не впишется в узкие или старые щиты;
• Работает при температуре не ниже –10C - не годится для неотапливаемых помещений зимой.

Примеры использования

• Защита трехфазной линии питания станка с нейтралью в цеху;
• Общий ввод в квартиру с трёхфазным питанием и нулём - отключение всех проводов при аварии;
• Щитовая группа для системы освещения и розеток в административном здании;
• Подключение конвейерной линии с контролируемым нулевым проводом для безопасности сервисного персонала.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы суммарная нагрузка на каждую фазу не превышала 10 А - иначе будет срабатывать при перегрузке;
• При подключении проводов используйте наконечники (кабельные наконечники) для сечений более 10 мм2 - так контакт будет надёжнее;
• Не смешивайте с выключателями других серий в одном щите без учёта координации - особенно при наличии УЗО;
• При замене - всегда отключайте питание всей цепи; даже при отключенном автоматах ноль может быть под напряжением, если он не коммутируется в предыдущем устройстве;
• Для сложных систем рекомендуется составлять схему распределения нагрузки - чтобы не перегружать один полюс больше остальных.
