Выключатель автоматический четырёхполюсный 40A B 6kA City9 | C9F16440 |Systeme Electric APC

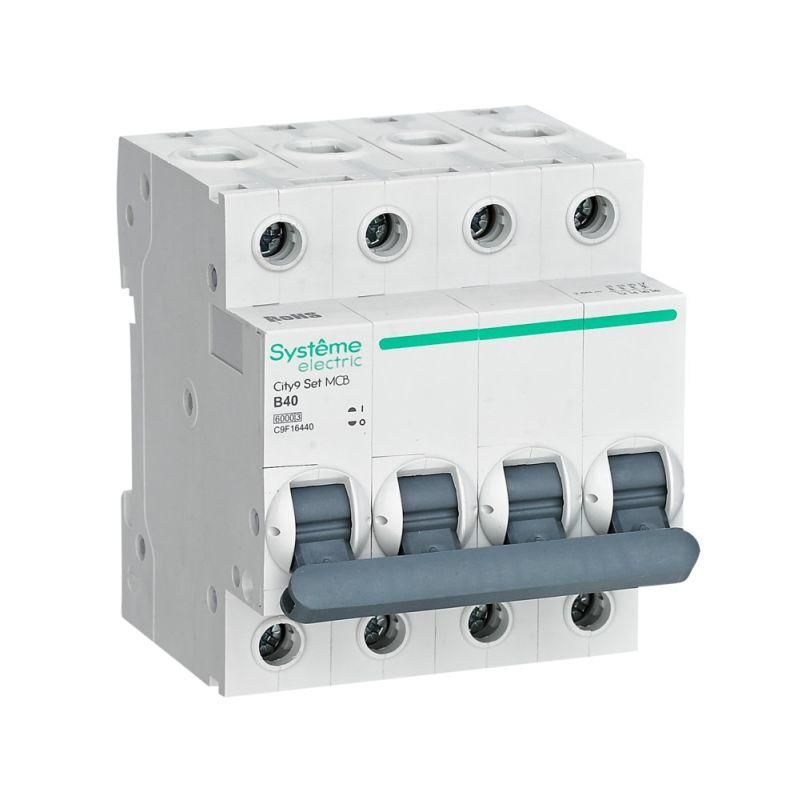

Автоматический выключатель City9 Set c9f16440 - четырёхполюсный (3P+N) прибор для защиты электрических цепей на 400 В от перегрузок и коротких замыканий. Подходит для распределительных щитов в жилых, офисных и промышленных объектах, где требуется надёжная защита трёх фаз и нулевого проводника.

Назначение и область применения

City9 Set c9f16440 предназначен для защиты электрических цепей переменного тока с напряжением до 400 В. Он защищает оборудование от повреждений, вызванных длительными перегрузками и внезапными скачками тока - например, при коротком замыкании. Четыре полюса позволяют одновременно отключать три фазы и ноль, что важно для систем TN-S и TT. Применяется в щитах зданий, производственных линиях, насосных станциях, HVAC-системах и других установках с трёхфазным питанием и необходимостью отключения нейтрали.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой и световой нагрузки, а также для оборудования с плавным запуском (например, освещение, компьютеры, малые двигатели);
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при напряжении до 400 В в нормальных условиях;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Ширина по модулям: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый) в DIN-рейке;
• Площадь сечения провода: 1–25 мм2 - позволяет подключить медные кабели от 1 до 25 квадратных миллиметров;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги - применяется только внутри щитов;
• Глубина монтажа: 45 мм - требует достаточного места в щите для свободной установки и открытия рычага;
• Наличие нейтрального проводника: да - ноль отключается вместе с фазами, что соответствует требованиям безопасности для некоторых типов нагрузок.

Совместимость и монтаж

City9 Set c9f16440 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью защёлки на задней части корпуса - достаточно вставить устройство в рейку и зафиксировать до характерного щелчка. Для подключения используйте кабели сечением 1–25 мм2. Клеммы имеют зажимы с винтами M4, доступ к которым открыт после снятия крышки. Обратите внимание: глубина устройства 45 мм - убедитесь, что в вашем щите есть место для него и соседних аппаратов. Нельзя использовать в условиях повышенной влажности, пыли или на улице - IP20 не допускает внешнюю установку.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция включает безопасные клеммы, которые исключают риск попадания проводов в заклеммное пространство - это снижает вероятность пробоя и возгорания. Корпус изготовлен из ударопрочного пластика с шестью металлическими заклёпками, обеспечивающими прочность и долговечность даже при механических воздействиях. Механизм «мгновенной коммутации» гарантирует быстрое и надёжное отключение без зависаний.

Преимущества

• Отключение всех четырёх полюсов одновременно - повышает безопасность при обслуживании и ремонте;
• Класс токоограничения 3 - минимизирует термическое воздействие на проводку при КЗ;
• Индикатор положения контакта - наглядно показывает, включен ли выключатель;
• Устойчивый к механическим повреждениям корпус - подходит для условий с возможными ударами или вибрацией;
• Поддержка широкого диапазона сечений кабеля - удобен при использовании различных типов проводов;
• Совместим с другими изделиями серии City9 SET - можно собирать компактные и унифицированные щиты.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для мощных двигателей с высоким пусковым током - характеристика B может давать ложные срабатывания при старте асинхронных моторов выше 3 кВт;
• Не подходит для цепей постоянного тока - работает только с переменным током AC;
• Требует наличия свободного пространства вокруг - нельзя плотно устанавливать рядом с другими аппаратами без воздушного зазора;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Главный входной автомат в щите многоквартирного дома с трёхфазным вводом и отключаемой нейтралью;
• Защита трёхфазного конвейера с управлением через PLC и нулевой проводник для контрольных цепей;
• Распределительный автомат для группы осветительных приборов и слаботочных устройств на одной фазе + ноль;
• Щит управления HVAC-системой с трёхфазным компрессором и контроллером на нейтрали.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - слишком толстый провод (более 25 мм2) не войдёт в клемму, слишком тонкий (менее 1 мм2) может плохо зажаться;
• Обязательно затягивайте клеммы моментом, указанным в документации - недостаточно или чрезмерно затянутый винт приведёт к перегреву;
• Если используется в щите с несколькими автоматами, оставляйте минимум 10 мм зазора между City9 Set c9f16440 и соседними устройствами для лучшего теплоотвода;
• Для защиты от утечек тока (например, в ванных комнатах или на кухне) всегда сочетайте этот автомат с УЗО;
• При замене - отключите питание полностью, так как ноль тоже отключается, и он может находиться под потенциалом при неисправностях сети.
