Выключатель автоматический двухполюсный 40A B 6kA City9 | C9F16240 |Systeme Electric APC

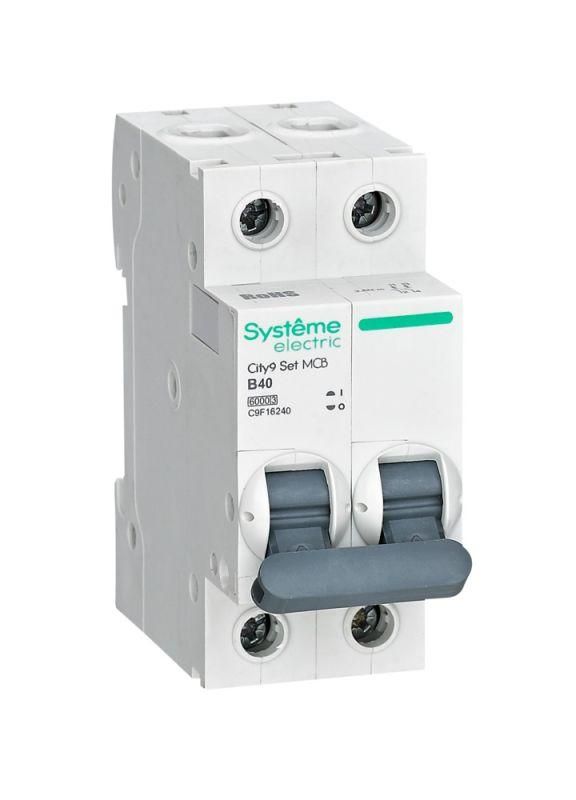

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16240) - двухполюсный защитный аппарат на 40 А, предназначенный для надёжной защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель City9 Set используется для защиты электрических цепей напряжением до 230 В переменного тока. Он защищает проводку и оборудование от повреждений при длительных перегрузках и внезапных коротких замыканиях. Характеристика срабатывания «B» делает его идеальным для нагрузок с умеренным пусковым током - таких как освещение, бытовые приборы, маломощные насосы и системы управления. Применяется в жилых домах, офисах, небольших производственных помещениях и распределительных щитах.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 2 (1P+N - коммутируются фаза и нейтраль)
• Номинальное напряжение: 220 В (переменный ток AC)
• Номинальное напряжение изоляции: 440 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Поперечное сечение подключаемого провода: 1–25 мм2
• Ширина: 2 модуля (стандарт 17,5 мм каждый)
• Глубина монтажа: 45 мм
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо использование в обычных условиях без значительного скопления пыли и влаги
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Выключатель City9 Set монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его рядом с другими автоматами в щите. Для подключения используются медные одножильные или многожильные провода сечением от 1 до 25 мм2. Клеммы безопасны - они спроектированы так, чтобы предотвращать случайное попадание изоляции или жил внутрь зажима. Момент затяжки 2,5 Нм следует соблюдать - недостаточное усилие вызовет нагрев, избыточное - повредит контакт. Установка возможна в вертикальном положении, горизонтальная не рекомендована.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898-1 и нормативам RoHS 2.0 - не содержит опасных веществ, что важно для экологичности и безопасности при утилизации. Корпус выполнен из ударопрочного самозагасающего пластика, обеспечивающий механическую прочность и термическую стойкость. Механизм мгновенной коммутации снижает риск возгорания при отключении больших токов. Коммутируемый нейтральный проводник обеспечивает полное отключение цепи - важное требование для современных систем безопасности.

Преимущества

• Механизм мгновенной коммутации - минимизирует дугу при отключении, продлевает срок службы контактов
• Безопасные клеммы - исключают риск пробоя изоляции и плохого контакта
• Монолитная лицевая панель - устойчив к деформациям, удобна для маркировки
• 6 металлических заклёпок - увеличивают жесткость корпуса и долговечность
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не применяется в цепях постоянного тока. Не рекомендуется для мощных двигателей, сварочных аппаратов и оборудования с высоким пусковым током - для них нужна характеристика C или D. Не подходит для установки вне щита или в местах с частыми механическими воздействиями. Температурный режим ограничен рабочими условиями класса 2 - максимальная температура окружающей среды +40 C.

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита кухонной зоны с плитой, микроволновкой и холодильником
• Распределительный щит небольшого цеха с освещением и контрольными устройствами
• Цепь питания кондиционера или теплового насоса (при условии, что пусковой ток не превышает 5×Iн)

Практические советы

• При подключении используйте только провода сечением 1–25 мм2 - более тонкий провод перегреется, более толстый не войдёт в клемму
• Обязательно проверьте момент затяжки клемм - используйте крутящий ключ с ограничителем на 2,5 Нм
• Избегайте установки рядом с источниками тепла - перегрев снижает точность срабатывания
• На лицевой панели можно использовать этикетки - она устойчива к выцветанию и механическому воздействию
• При замене старого автомата убедитесь, что ширина 2 модуля поместится в вашем щите - некоторые модели имеют меньший шаг
