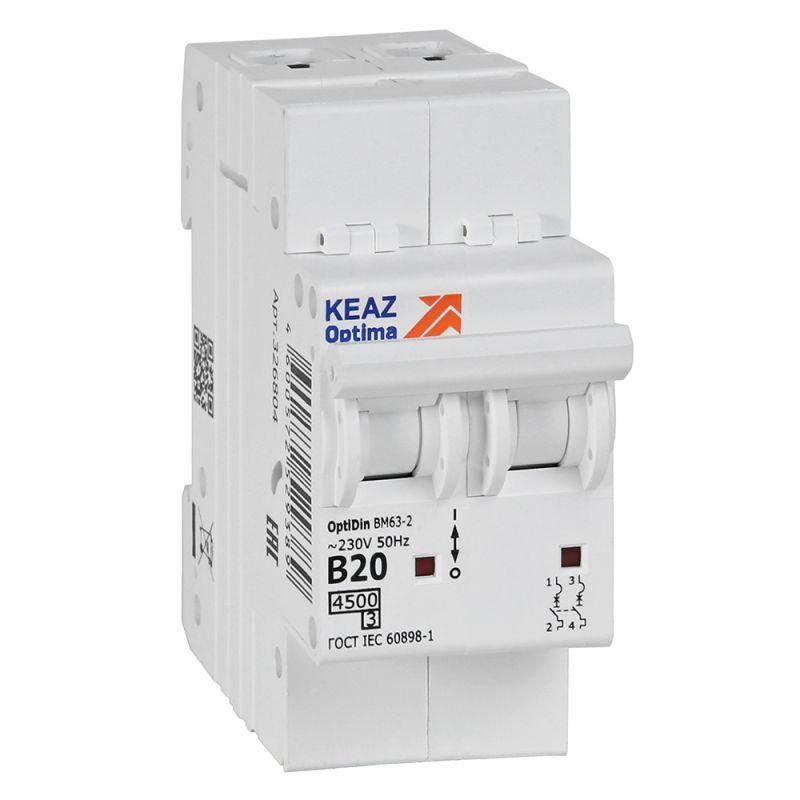

Выключатель автоматический двухполюсный 20А B 4,5кА AC OptiDin BM63-2B20-4,5-УХЛ3 - 329511 КЭАЗ

Автоматический выключатель модульный двухполюсный 20А B 4,5кА AC (BM63-2B20-4,5-УХЛ3) от КЭАЗ предназначен для защиты бытовых и распределительных электросетей от перегрузок и коротких замыканий. Этот выключатель встраивается в DIN-рейку в щитах квартиры, этажа или дома, обеспечивает надёжное отключение при аварийных ситуациях и совместим с системами до 230 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 20А B 4,5кА AC (BM63-2B20-4,5-УХЛ3) защищает одиночные группы потребителей - розеточные контуры, освещение, бытовую технику - от сверхтоков. Подходит для установки в распределительных, этажных и квартирных щитах жилых зданий. Применяется в сетях с рабочим напряжением до 230 В, частотой 50 Гц. Может использоваться для редких ручных включений/отключений (до 30 раз в сутки).

Технические характеристики

• Количество полюсов: 2 - отключает фазу и ноль одновременно, исключает риск оставления одного провода под напряжением.
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок (освещение, зарядные устройства, малые приборы); срабатывает при токе 3–5× I_n.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Род тока: Переменный (AC) - работает только в сетях с синусоидальным током 50 Гц.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 230 В, не предназначен для трёхфазных систем.
• Сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных, включая многожильные.
• Наличие нейтрального проводника: Да - имеет контакт для подключения N-проводника, что важно для правильной работы УЗО и дифференциальных автоматов в паре.
• Модульная ширина: 2M - занимает два модуля на DIN-рейке (стандарт 17,5 мм × 2 = 35 мм).
• Глубина монтажа: 75 мм - требует достаточного места внутри щита для свободного доступа к клеммам.
• Рабочая температура: от –70 C до +60 C - выдерживает экстремальные условия, включая холодные помещения и нагрев в плотных щитах.
• Степень защиты IP20: Защита от прикосновения к токоведущим частям и от предметов >12,5 мм; не защищён от воды и пыли - устанавливается только во внутренних щитах.
• Класс токоограничения: 3 - быстро ограничивает энергию при КЗ, снижая повреждения оборудования.
• Категория перенапряжения: IV - соответствует требованиям для установки на входе в объект, где возможны высокие переходные процессы.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (например, в обычных жилых условиях).

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 35 мм свободного места по ширине и 75 мм глубины в щите. Клеммы рассчитаны на провода сечением 1–25 мм2 - можно использовать как одножильные, так и многожильные, предварительно запрессованные наконечниками. Нейтральный проводник подключается через специальный контакт, что делает устройство совместимым с УЗО и дифавтоматами. Автоматический выключатель модульный двухполюсный 20А B 4,5кА AC (BM63-2B20-4,5-УХЛ3) не требует дополнительных креплений - фиксируется защёлкой на рейке.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Категория перенапряжения IV и класс токоограничения 3 обеспечивают повышенную безопасность при скачках напряжения и коротких замыканиях. Конструкция выполнена с учётом требований к электробезопасности: изолированные контакты, механическая блокировка при попытке включения при КЗ, термостойкий корпус.

Преимущества

• Двухполюсное исполнение гарантирует полное отключение цепи - фазы и нуля - что повышает безопасность при обслуживании.
• Характеристика B оптимальна для бытовых нагрузок, не даёт ложных срабатываний при пуске ламп или зарядных устройств.
• Широкий диапазон температур (-70…+60 C) позволяет применять в неотапливаемых помещениях, на балконах, в подъездах.
• Поддержка нейтрального проводника упрощает сборку комплексных защитных схем с УЗО.
• Производитель КЭАЗ - один из лидеров рынка в России, продукция прошла сертификацию и проверена в реальных условиях эксплуатации.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока 50 Гц.
• IP20 не допускает установку в сырых, открытых или пыльных местах - только в закрытых щитах.
• Не предназначен для частого ручного управления более 30 раз в день - для часто используемых цепей лучше выбрать контактор или рубильник.
• Не заменяет УЗО - для защиты от утечек тока необходимо дополнительно устанавливать дифференциальное устройство.
• Напряжение 230 В - нельзя использовать в трёхфазных системах 400 В без преобразования.

Примеры использования

• Защита розеточной группы в спальной комнате (кондиционер, компьютер, зарядки).
• Отдельный автомат для кухонной зоны с плитой, микроволновкой и кофе-машиной.
• Щит на этаже многоэтажного дома - распределение питания по квартирам.
• Щит в подвале или на лестничной клетке - питание освещения и сигнализации.

Практические советы

• Выбирая этот автоматический выключатель модульный двухполюсный 20А B 4,5кА AC (BM63-2B20-4,5-УХЛ3), убедитесь, что суммарная мощность подключенных приборов не превышает 4,6 кВт (P = U × I = 230 В × 20 А).
• При подключении многожильных проводов используйте наконечники - это предотвращает ослабление контакта со временем.
• Не забудьте оставить место рядом с выключателем для будущего расширения - например, для установки УЗО или второго автомата.
• Проверяйте маркировку перед монтажом: “B” - это именно характеристика срабатывания, а не тип устройства.
• Для помещений с высокой влажностью (ванная, баня) - выбирайте другие модели с IP44 или выше, либо устанавливайте этот выключатель вне зоны воздействия влаги.
