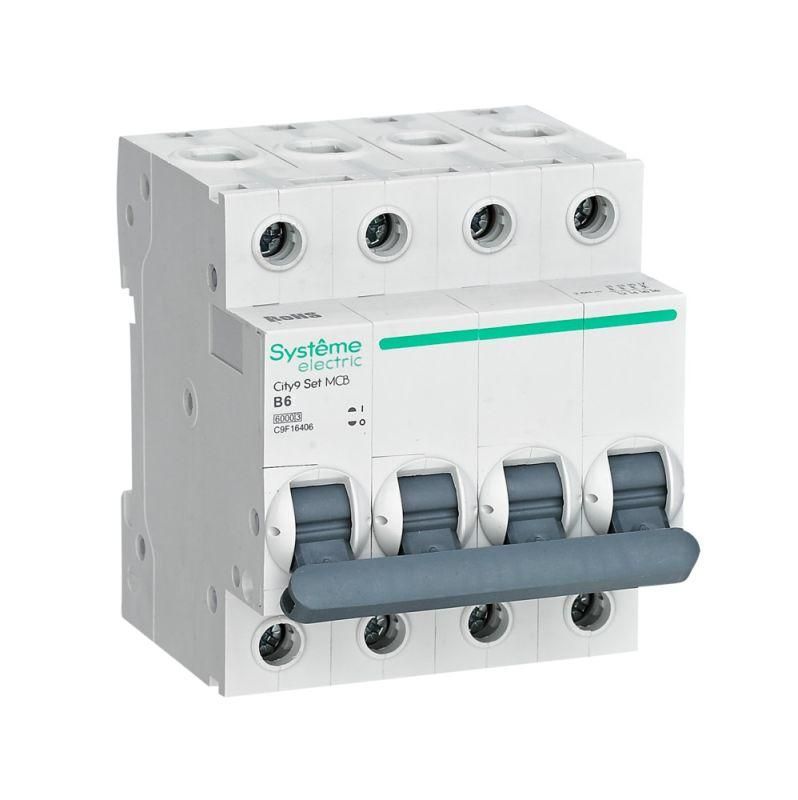

Выключатель автоматический четырёхполюсный 6A B 6kA City9 | C9F16406 |Systeme Electric APC

Автоматический выключатель City9 Set, артикул c9f16406, производства Systeme Electric - надёжное устройство для защиты четырёхпроводной сети переменного тока на 380–400 В. Четырёхполюсная конструкция с коммутируемым нейтральном проводником позволяет полностью отключать цепь при аварии, что особенно важно для промышленного оборудования. Выключатель рассчитан на ток до 6 А и имеет класс токоограничения 3, обеспечивая быстрое гашение дуги при КЗ.

Назначение и область применения

City9 Set c9f16406 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Особенно эффективен там, где требуется полное отключение всех фаз и нейтрали - например, у входа в оборудование, на участках с чувствительными нагрузками или в системах с TN-S и TT заземлением. Может использоваться в цепях с частотой 50/60 Гц и напряжением до 400 В.

Технические характеристики

• Номинальный ток: 6 А
• Количество полюсов: 4 (3P + N)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - подходит для слаботочных и смешанных нагрузок (например, освещение, электроника, малые двигатели)
• Номинальное напряжение изоляции: 440 В
• Тип тока: переменный (AC)
• Частота: 50 / 60 Гц
• Класс токоограничения: 3 - высокий уровень защиты от теплового воздействия при КЗ
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Ширина: 4 модуля (стандарт DIN 43880)
• Глубина монтажа: 45 мм
• Поперечное сечение провода: 1 – 25 мм2 (медные жилы)
• Момент затяжки клемм: 2,5 Нм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

City9 Set c9f16406 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейке - никаких дополнительных креплений не требуется. Монтаж возможен в любых типах шкафов, соответствующих нормам EN 61439. Обратите внимание: глубина устройства составляет 45 мм - убедитесь, что в шкафу есть достаточное свободное пространство. Клеммы предназначены для одножильных и многожильных медных проводов; применение алюминиевых проводов не рекомендуется. Перед затяжкой проверьте соответствие сечения провода указанному диапазону - 1…25 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 61009-1. Соответствует директиве RoHS 2.0 - не содержит опасных веществ, таких как свинец, кадмий или ртуть. Конструкция клемм предотвращает случайное попадание проводов в заклеммное пространство, снижая риск короткого замыкания при обслуживании. Корпус выполнен из ударопрочного самозагасающего пластика, устойчивого к механическим повреждениям и нагреву.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение даже при значительных токах КЗ, минимизируя повреждения оборудования
• Безопасные клеммы - исключают контакт с токоведущими частями при неплотной затяжке или неквалифицированном монтаже
• Монолитная лицевая панель - увеличивает долговечность и уменьшает вероятность трещин при температурных колебаниях
• 6 металлических заклёпок - усиливают прочность корпуса и обеспечивают герметичность внутренних компонентов
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от брызг, пара или пыли
• Не используется в постоянном токе (DC) - только для переменного тока AC
• Не рекомендован для защиты мощных двигателей или оборудования с высокими пусковыми токами - характеристика B менее подходяща, чем C или D
• Не следует использовать в качестве главного рубильника - функция отключения не рассчитана на частые операции вручную

Примеры использования

• Защита группы розеток в производственном помещении
• Распределительный щит на входе в станцию управления
• Щитовая в офисе для группового отключения света и компьютеров
• Цепь питания контроллеров, PLC, преобразователей частоты
• Линия с несколькими потребителями, требующими полного отключения нейтрали

Практические советы

• При монтаже используйте отвертку с регулируемым моментом - затягивайте клеммы точно до 2,5 Нм. Переусиливать нельзя - можно повредить пластиковые контакты.
• Проверяйте совпадение сечения провода с заявленным диапазоном (1–25 мм2). Провода меньше 1 мм2 могут выпасть из клеммы, больше 25 мм2 - не войдут.
• Используйте City9 Set c9f16406 только в паре с другими элементами системы City9 - они имеют единый дизайн, цвет и шаг монтажа, что упрощает сборку щита.
• При замене старого автомата убедитесь, что новый также является 4-полюсным с коммутируемым нейтралём - иначе нарушится безопасность цепи.
• Не устанавливайте рядом с источниками тепла выше 40 C - это может снизить точность срабатывания.
