Выключатель автоматический четырехполюсный ВА47-29-4D10-УХЛ3 (4,5кА)| 318345 | КЭАЗ

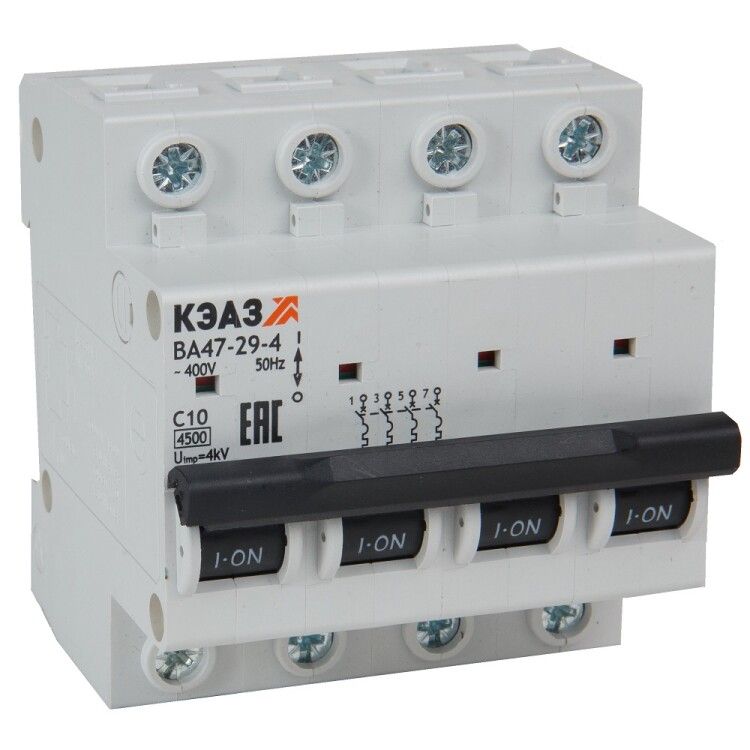

Автоматический выключатель ВА47-29-4D10-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

ВА47-29-4D10-УХЛ3 предназначен для защиты электрических цепей с номинальным током до 10 А и напряжением до 400 В. Устройство срабатывает при превышении допустимой нагрузки или возникновении короткого замыкания. Применяется в распределительных щитах жилых, общественных и промышленных объектов - например, для защиты групповых линий освещения, розеток, оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4 (все полюса коммутируются, включая нейтраль)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Сечение подключаемых проводов: 1,5–25 мм2
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на провода
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высоким риском скачков напряжения
• Степень загрязнения: 2 - можно использовать в помещениях с умеренной запылённостью
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и неотапливаемых щитовых
• Количество модулей DIN: 4
• Глубина монтажа: 71 мм
• Частота: 50 Гц

Совместимость и монтаж

ВА47-29-4D10-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм. Все четыре полюса имеют возможность подключения фазных и нейтрального проводников - устройство совместимо с TN-S и TN-C-S системами заземления. Подключаются провода сечением от 1,5 до 25 мм2. Наличие коммутируемого нейтраля позволяет полностью отключить цепь при аварии, что важно для безопасности обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск повреждения кабеля и оборудования. Категория перенапряжения IV указывает на соответствие нормам для установки в точках ввода питания в здание.

Преимущества

• Коммутируемый нейтральный проводник - безопаснее при ремонте и диагностике
• Характеристика D - устойчив к кратковременным пусковым токам двигателей и мощных потребителей
• Широкий диапазон рабочих температур - работает даже в неотапливаемых щитовых
• Поддержка больших сечений проводов - удобно при использовании медных шин или многожильных кабелей
• Совместим с бюджетными сериями КЭАЗ - легко заменить аналогичные устройства в старых щитах

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не рекомендован для постоянной работы при температурах выше +40 C - возможны ложные срабатывания
• Не используется в сетях постоянного тока - только переменный ток 50 Гц
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в производственном цехе с электродвигателями
• Щитовая на крыше здания - благодаря низкому порогу рабочей температуры (-60 C)
• Распределительный щит в логистическом терминале - для отключения всех фаз и нейтрали одновременно
• Объекты с ограниченным бюджетом - как часть серии “Бюджетный модуль” от КЭАЗ

Практические советы

• При проектировании учтите, что ВА47-29-4D10-УХЛ3 занимает 4 модуля DIN - планируйте место в щите заранее
• Используйте этот автомат только для нагрузок с пусковыми токами - он не оптимален для освещения или бытовой техники без пусковых бросков
• Проверьте сечение кабеля перед подключением - максимальное 25 мм2, меньшие значения требуют правильного затягивания контактов
• Для защиты от утечек тока обязательно сочетайте с УЗО - сам по себе ВА47-29 не реагирует на токи утечки
• При замене убедитесь, что новый автомат также имеет коммутируемый нейтраль - иначе нарушится безопасность обслуживания
