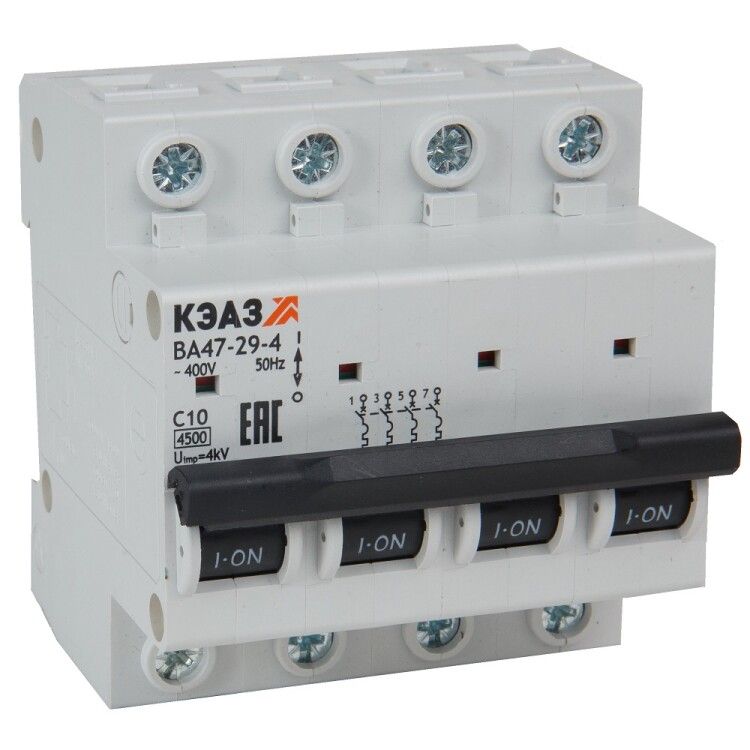

Выключатель автоматический четырехполюсный ВА47-29-4D63-УХЛ3 (4,5кА)| 318357 | КЭАЗ

Автоматический выключатель ВА47-29-4D63-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах с DIN-рейкой, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-29-4D63-УХЛ3 предназначен для защиты четырёхпроводных сетей переменного тока 50 Гц с напряжением до 400 В. Он обеспечивает безопасную работу оборудования в условиях перегрузок и аварийных токов короткого замыкания. Применяется в распределительных щитах жилых, общественных и промышленных объектов: офисах, торговых центрах, производственных линиях, насосных станциях и других местах, где требуется защита трёхфазной нагрузки с нулевым проводом.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) коммутируются одновременно; нейтральный проводник также отключается;
• Характеристика срабатывания: D - предназначена для защиты мощных двигателей и другого оборудования с высокими пусковыми токами (например, насосы, компрессоры);
• Сечение подключаемых проводов: 1,5–25 мм2 - совместим с медными проводами этого сечения;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию короткого замыкания;
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в распределительных устройствах, где возможны высокие переходные процессы;
• Рабочая температура: от –60 C до +40 C - позволяет использовать в холодных регионах и неотапливаемых помещениях;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины на рейке (17,5 мм каждый);
• Глубина монтажа: 71 мм - требует достаточного места внутри щита для свободного монтажа и обслуживания;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.

Совместимость и монтаж

Выключатель ВА47-29-4D63-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на верхнюю часть рейки, после чего нижняя часть фиксируется нажатием. Для подключения используются винтовые зажимы - затяжка проводов рекомендуется моментом 1,5 Нм. Все полюса, включая нейтраль, имеют одинаковый механизм отключения - при срабатывании одного полюса отключаются все. Выключатель совместим с другими изделиями серии ВА47-29 и может использоваться в составе сборок с дополнительными модулями (блокировками, контакторами, реле).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс перенапряжения IV и степень загрязнения 2 позволяют применять его в типовых промышленных условиях. Сертифицирован для работы в климатическом исполнении УХЛ3 - умеренный и холодный климат с повышенной влажностью, но без воздействия солёного воздуха или химически активных веществ.

Преимущества

• Надёжное отключение при высоких пусковых токах благодаря характеристике D;
• Отключение нейтрали повышает безопасность при ремонте и обслуживании;
• Компактный размер (4 модуля) экономит место в щите;
• Широкий диапазон рабочих температур - подходит даже для неотапливаемых помещений;
• Изготовлен в рамках бюджетной серии - сочетает базовую функциональность и доступную цену;
• Поддерживает дополнительную комплектацию - можно установить блоки сигнализации, AUX-контакты, дугогашение.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или во влажных помещениях без корпуса;
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц;
• Не имеет встроенной защиты от утечек тока - для защиты людей необходима установка отдельного УЗО;
• При температуре ниже –60 C возможно изменение механической прочности материалов - не гарантируется работоспособность в экстремальных арктических условиях;
• Не рекомендован для частой ручной коммутации - предназначен для защиты, а не для регулярного включения/выключения.

Примеры использования

• Защита трёхфазного двигателя насоса с нулевым проводом в канализационной станции;
• Распределение энергии на три фазы и ноль в распределительном щите многоэтажного дома;
• Щит управления конвейерной линией на пищевом производстве;
• Вводной автомат в щите малого предприятия с трёхфазной нагрузкой и однофазными потребителями на нуле.

Практические советы

• Перед монтажом проверьте соответствие сечения провода (1,5–25 мм2) - слишком тонкий провод перегреется, слишком толстый плохо зажмётся;
• Обязательно используйте защитный кожух или щит с классом защиты не менее IP54, если выключатель установлен в сыром или запылённом месте;
• При проектировании щита учтите глубину монтажа (71 мм) - не забудьте оставить место для проводов и других элементов;
• Для защиты человека от поражения током обязательно дополняйте этот автомат УЗО - он не является дифференциальным;
• При замене старого автомата сверьте характеристику D - она нужна именно для нагрузок с высоким пуском, иначе будет ложное срабатывание;
• Артикул 318357 - это точный идентификатор для заказа запасных частей или аналогов в сервисных центрах КЭАЗ.
