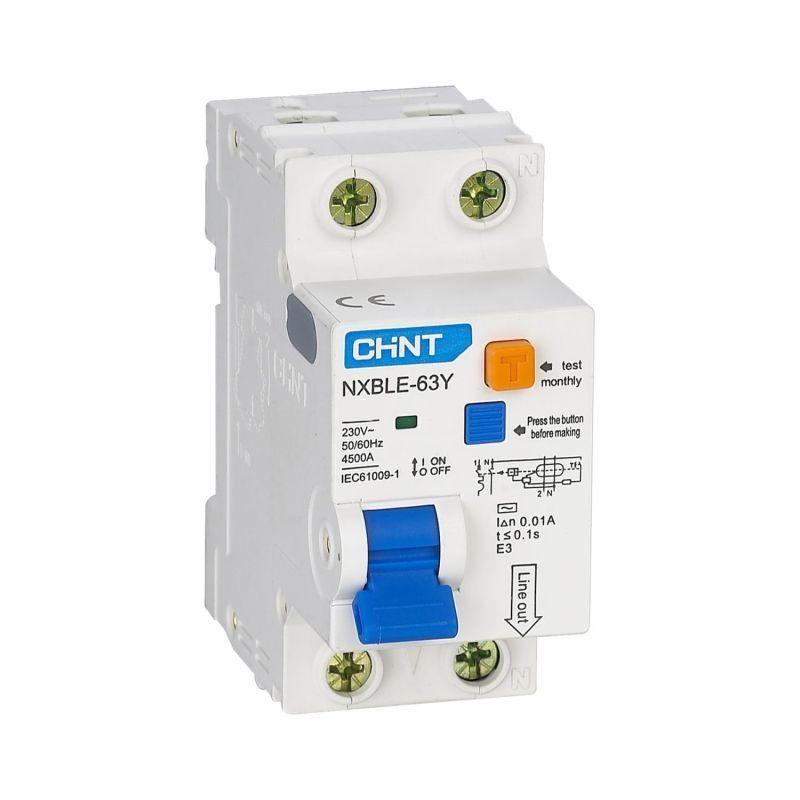

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 6А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105540 CHINT

Автоматический выключатель дифференциального тока NXBLE-63Y (R) - двухполюсное устройство 1P+N с номинальным током 5 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Устройство NXBLE-63Y (R) защищает электрические сети от опасных утечек тока, перегрузок и коротких замыканий. Применяется в системах питания жилых домов, офисов, мастерских и производственных участков, где есть риск косвенного прикосновения к токоведущим частям - например, при повреждении изоляции оборудования. Особенно актуально для помещений с повышенной влажностью: кухонь, ванных комнат, подвалов, насосных станций.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который устройство может коммутировать без срабатывания;
• Номинальный ток утечки: 30 мА - порог, при котором выключатель отключается для защиты человека;
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (стандартный для бытовых сетей);
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели);
• Напряжение: 230 В, частота: 50/60 Гц - совместим с однофазными сетями;
• Количество полюсов: 2 (1P+N) - размыкаются фаза и ноль одновременно;
• Сечение провода: 1–16 мм2 - позволяет подключить медные провода от 1 до 16 квадратных миллиметров;
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами, но не от воды и пыли;
• Рабочая температура: от -35C до +70C - допустимо использование в неотапливаемых помещениях;
• Электронный тип - требует внешнего питания для работы дифференциальной защиты, поэтому не сработает при полном отключении нуля или фазы;
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Глубина монтажа: 49,5 мм - важно при планировании щита;
• Напряжение изоляции: 500 В, импульсное выдерживаемое напряжение: 4 кВ - высокая устойчивость к скачкам напряжения.

Совместимость и монтаж

NXBLE-63Y (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Учитывайте, что устройство требует наличия обоих проводников - фазы и нуля - для корректной работы. Нельзя использовать в сетях с отдельно выведенным PEN-проводником без разделения на PE и N. Для правильной установки соблюдайте полярность: L - фаза, N - ноль. Клеммы рассчитаны на провода сечением 1–16 мм2, затягивать необходимо усилием, соответствующим нормам (не перетягивать!).

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Сертифицировано для использования в сетях до 400 В. Индикация положения контактов (окно на корпусе) показывает состояние: “I” - включен, “O” - отключен. При срабатывании по утечке рычаг остается в промежуточном положении - это сигнал для диагностики причины отключения.

Преимущества

• Электронный тип обеспечивает точное и быстрое срабатывание даже при слабых утечках;
• Высокая механическая износостойкость - 20 000 циклов включения/выключения;
• Электрическая износостойкость - 10 000 циклов при номинальной нагрузке;
• Компактная форма (2 модуля) экономит место в распределительных щитах;
• Поддержка функции тестирования - кнопка «T» позволяет ежемесячно проверять исправность без отключения питания всей системы.

Ограничения применения

• Не применяется в сетях постоянного тока - работает только с переменным током (AC);
• Не сработает при обрыве нулевого провода - электронная схема теряет питание;
• Не защищает от прямого прикосновения к фазному проводу - только от утечек через землю;
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне закрытых щитов;
• Не рекомендован для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D.

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне и в ванной;
• Щитовая защита группы освещения в офисе;
• Питание насосов, тепловых завес, кондиционеров в производственных помещениях;
• Обеспечение безопасности в гаражах, складах, мастерских с использованием электроинструментов.

Практические советы

• Проверяйте работу NXBLE-63Y (R) кнопкой «Тест» минимум один раз в месяц - это обязательное условие безопасности;
• При установке в старом щите убедитесь, что ноль и земля разделены - смешивание нарушает работу устройства;
• Если устройство часто срабатывает - проверьте изоляцию подключенной нагрузки, возможно, есть пробой;
• Для увеличения функционала можно заказать дополнительные модули: AX-X1 (контакт состояния), AL-X1 (сигнал аварии), OUVT-X1 (защита от перенапряжения);
• Не используйте этот выключатель вместо обычного автомата - он не заменяет защиту от перегрузки, а дополняет её.
