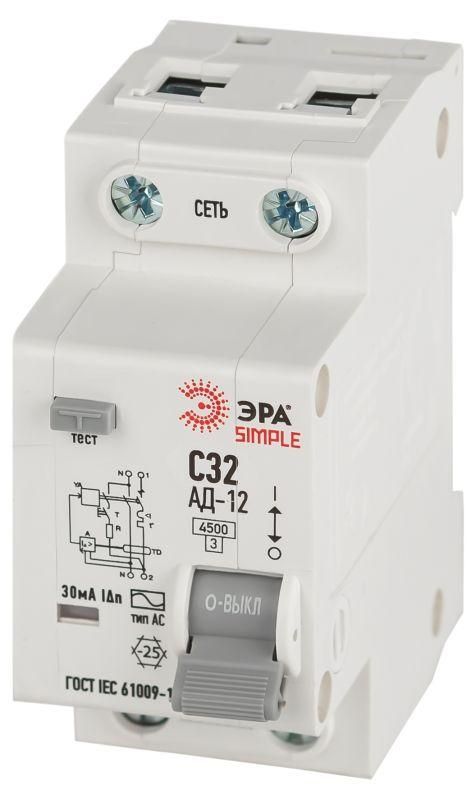

Выключатель автоматический дифференциального тока 1P+N C 32А 30мА тип АС АВДТ 4.5кА SIMPLE D12E2C32AC30 АД-12 электронное Эра Б0058923

Автоматический выключатель дифференциального тока ЭРА AД-12 с артикулом D12E2C32AC30 обеспечивает защиту от поражения электрическим током, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство сочетает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его компактным решением для бытовых и промышленных объектов.

Назначение и область применения

ЭРА AД-12 D12E2C32AC30 предназначен для защиты людей от поражения электрическим током при утечках тока через поврежденную изоляцию. Также он предотвращает возгорания, вызванные токами утечки, и защищает цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, гаражей, подвалов, наружных розеточных групп и других мест, где требуется высокая степень безопасности.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7,4 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовой сети)
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключает риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 4,5 кА - выдерживает токи КЗ до этого значения
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (розетки, освещение, бытовые приборы)
• Напряжение: 230 В переменного тока, частота 50 Гц - совместим с российскими сетями
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает тепловую нагрузку на провода
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Глубина монтажа: 72,9 мм - важно при проектировании глубины шкафа
• Рабочая температура: от -25C до +50C - подходит для неотапливаемых помещений
• Площадь сечения проводов: 1–25 мм2 - совместим с медными проводами всех распространённых сечений
• Способ монтажа: заподлицо - устанавливается в нишу стенового шкафа
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Характеристика отключения: без задержки - моментальное отключение при утечке или КЗ
• Категория перенапряжения: III - рассчитан на работу в условиях возможных скачков напряжения
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (пыль, влага в норме)

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм в распределительном щите. Монтаж выполняется заподлицо - устройство полностью утоплено в стеновой нише, что обеспечивает эстетичный вид. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Обязательно соблюдать полярность: L - фаза, N - ноль. Нельзя использовать в цепях постоянного тока. Устройство не предназначено для открытой установки - IP20 не защищает от влаги и пыли.

Безопасность и стандарты

ЭРА AД-12 D12E2C32AC30 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность дифференциальных автоматов. Отключение при утечке 30 мА соответствует международному уровню защиты человека. Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на проводку. Применение устройства в системах TN-S и TN-C-S рекомендовано нормами ПУЭ.

Преимущества

• Объединяет два функционала - дифзащиту и автоматический выключатель - в одном устройстве, экономя место в щите
• Отключение нуля при срабатывании исключает опасность оставления фазы под напряжением на оборудовании
• Высокая отключающая способность (4,5 кА) надежно защищает даже при значительных КЗ
• Индикатор состояния (при наличии) позволяет визуально определить причину отключения - утечка или перегрузка/КЗ
• Совместим с большинством современных щитов благодаря стандартной ширине 2 модуля

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• IP20 не допускает установку вне закрытого щита - нельзя монтировать на улице, в сырых помещениях без защиты
• Не подходит для защиты оборудования с высокими импульсными токами утечки (например, некоторые ИБП, светодиодные драйверы) - может давать ложные срабатывания
• Тип AC не реагирует на постоянные токи утечки - не подходит для цепей с выпрямителями, компьютерами, зарядками
• Не используется в системах IT (с изолированной нейтралью)

Примеры использования

• Защита группы розеток в ванной комнате
• Линия питания наружных розеток во дворе или на балконе
• Щит в гараже, где есть вероятность повреждения изоляции инструментов
• Освещение и розетки в подвале или кладовой
• Групповая защита кухонной зоны с мощной техникой (стиральная машина, микроволновка)

Практические советы

• При монтаже проверьте соответствие сечения проводов - слишком тонкий провод (менее 1 мм2) не войдет в зажим, слишком толстый (более 25 мм2) не затянется
• Убедитесь, что ноль подключен именно к контакту N, а не к L - неверное подключение сделает устройство бесполезным
• Проверяйте работоспособность кнопкой “T” (Test) ежемесячно - она моделирует утечку и тестирует механизм отключения
• При установке в старый щит учтите глубину 72,9 мм - возможно потребуется углубление или замена шкафа
• Если в цепи есть оборудование с высокими помехами (частотные преобразователи, LED-драйверы), лучше выбрать тип А или B - этот же аппарат (тип AC) может ложно срабатывать
• Не используйте в качестве единственной защиты на всю квартиру - рекомендуется применять селективную схему с несколькими устройствами
