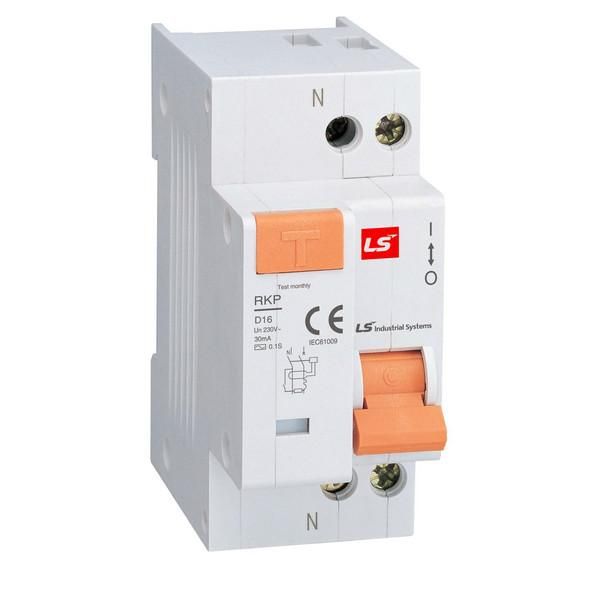

Дифференциальный автоматический выключатель RKP 1P+N C20A 30mA - 062203808B LSIS

Автоматический выключатель дифференциального тока RKP, ГСИ (артикул 062203808b) от LS Electric предназначен для защиты человека от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Устройство монтируется на DIN-рейку и подходит для установки в щитках жилых, офисных и промышленных объектов.

Назначение и область применения

Этот выключатель защищает людей от поражения током при косвенном контакте с металлическими частями оборудования, которые случайно оказались под напряжением. Он реагирует на утечку тока величиной 30 мА — уровень, который считается безопасным для жизни человека. Также он предотвращает возгорание из-за длительной утечки тока, когда обычные автоматы не срабатывают. Подходит для использования в бытовых, коммерческих и легкопромышленных сетях переменного тока 230 В.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 20 А
• Дифференциальный ток срабатывания: 30 мА
• Отключающая способность: 4,5 кА
• Род тока: переменный (AC), частота 50 Гц
• Количество полюсов: 2 (1P+N — один фазный и один нулевой)
• Характеристика теплового и электромагнитного расцепителя: C — подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Максимальное сечение подключаемого кабеля: 10 мм²
• Ширина модуля: 35,6 мм (стандартный шаг для DIN-рейки)
• Степень защиты: IP20 — защита от прикосновений пальцев и твердых предметов, но не от воды
• Диапазон рабочих температур: от -5 °C до +40 °C
• Коммутационная износостойкость: 20 000 циклов включения/выключения
• Тип утечки: только переменный ток (AC) — не реагирует на постоянную утечку
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное

Совместимость и монтаж

Устройство совместимо с любой стандартной DIN-рейкой типа TS35. Монтаж выполняется путём защёлкивания на рейку. Для подключения используются клеммы, рассчитанные на кабель сечением до 10 мм². Обязательно соблюдать полярность: фаза (L) подключается к верхней клемме, ноль (N) — к нижней. Нулевой проводник не должен проходить через другие устройства защиты перед этим выключателем. После монтажа необходимо проверить работоспособность кнопкой «T» (тест).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 61009-1 для устройств дифференциальной защиты. Применяется в системах TN-S и TN-C-S с надёжным заземлением. Не предназначен для использования в системах IT без дополнительных мер защиты.

Преимущества

• Объединяет функции автомата от перегрузок/коротких замыканий и УЗО — экономит место в щите
• Высокая коммутационная износостойкость — долгий срок службы даже при частых срабатываниях
• Надёжная защита от утечек тока на уровне 30 мА, соответствующем нормам безопасности
• Компактная ширина (1 модуль) позволяет компактно размещать несколько устройств
• Индикация срабатывания: рычаг переключателя переходит в среднее положение, что легко заметить

Ограничения применения

• Не работает при постоянной утечке тока (DC) — не подходит для систем с выпрямителями, солнечными панелями, ИБП
• Не предназначена для работы при температурах ниже -5 °C и выше +40 °C — требует контроля условий установки
• IP20 — нельзя использовать во влажных помещениях без корпуса или дополнительной защиты
• Не рекомендуется для питания высокочувствительного медицинского оборудования — там нужны более точные УЗО класса A или B
• Не следует применять вместо основного автомата в цепях с токами выше 20 А

Примеры использования

• Защита розеточных групп в квартире, особенно в ванной комнате и кухне
• Щитовая защита для освещения и розеток в офисах и магазинах
• Подключение станков, насосов, вентиляторов с асинхронными двигателями
• Групповые защиты в промышленных щитах, где требуется одновременная защита от токов утечки и перегрузок

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть имеет заземление — иначе защита не будет работать
• Проверяйте работу кнопкой «T» ежемесячно — это обязательное правило по правилам электробезопасности
• Не используйте его в качестве единственного средства защиты в цепях с мощностью выше 4,6 кВт (20 А × 230 В)
• При установке нескольких таких устройств в одном щите следите, чтобы нулевые провода не были перемешаны между различными группами
• Если нужна защита от импульсных утечек (например, от ИБП или частотных преобразователей), выбирайте УЗО класса A или B — здесь они не предусмотрены
