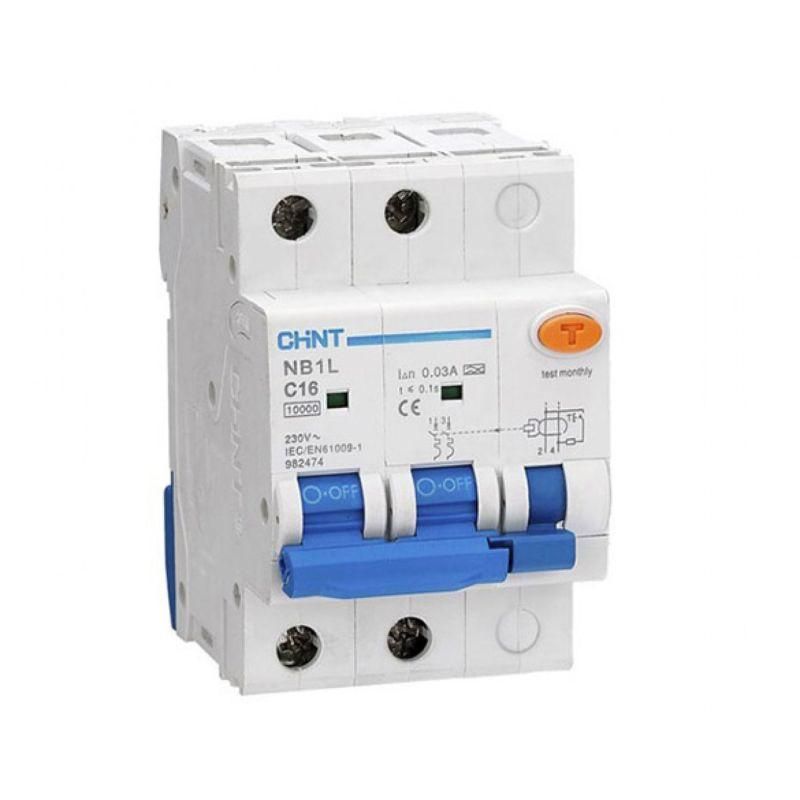

Выключатель автоматический дифференциального тока NB1L 2P C25 30mA тип AC 10kA (54mm) (R) | 205093 CHINT

Автоматический выключатель дифференциального тока NB1L (артикул 205093) предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Устройство сочетает функции обычного автомата и дифференциальной защиты, обеспечивая надёжную работу в бытовых и промышленных условиях.

Назначение и область применения

Выключатель NB1L (артикул 205093) защищает человека от поражения током при косвенном прикосновении к повреждённой изоляции оборудования. Он отключает питание при утечке тока свыше 30 мА, что соответствует безопасному порогу для жизни человека. Также устройство защищает проводку от перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов, мастерских, производственных участков и других объектов с однофазными сетями 230 В.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Номинальный ток утечки: 30 мА - чувствительность для защиты людей
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку (типична для бытовой техники)
• Количество полюсов: 2P - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Напряжение изоляции: 500 В - гарантирует безопасность при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения (молнии, коммутационные броски)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина: 3 модуля (54 мм) - занимает место на DIN-рейке
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питания - сверху. Для правильной работы важно соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Выключатель NB1L (артикул 205093) совместим с другими аппаратами серии NB1L и может использоваться в составе сборок от CHINT. Конструкция электромеханическая - работает даже при отсутствии напряжения сети, что повышает надёжность.

Безопасность и стандарты

Выключатель NB1L соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Электромеханическая схема исключает ложные срабатывания при отказе электроники. Индикатор положения контактов показывает, был ли отключён автомат из-за утечки тока (окно становится красным). Работоспособность необходимо проверять ежемесячно кнопкой «Тест» - она имитирует утечку тока и должна вызывать отключение.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных аналогов
• Функция индикации - сразу видно, почему произошло отключение (перегрузка или утечка)
• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ
• Гибкость выбора: серия NB1L предлагает варианты с 30 мА, 100 мА, 300 мА и типами AC/A
• Совместимость с дополнительными модулями (XF9, S9, V9) - можно расширить функционал

Ограничения применения

• Не применяется в трёхфазных сетях - только для 230 В однофазных систем
• IP20 не защищает от влаги - нельзя устанавливать на улице, в сырых помещениях без кожуха
• Тип AC - не реагирует на постоянные или пульсирующие утечки (например, от импульсных БП) - для таких случаев нужен тип A
• Не рекомендован для постоянных включений/выключений - максимальная частота 240 циклов/час
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской
• Щитовая на этаже многоквартирного дома
• Линия питания станков, насосов, компрессоров в цеху
• Оборудование с электродвигателями - холодильники, вентиляторы, водонагреватели
• Временные электропитания на стройплощадках (при условии защиты от влаги)

Практические советы

• Выбирая между NB1L и другим автоматом, убедитесь, что ваша нагрузка требует именно 30 мА - для освещения или редко используемых розеток достаточно 100–300 мА
• При установке в щите соблюдайте порядок: сначала вводной автомат, потом дифавтомат NB1L (артикул 205093), затем группы
• Проверяйте кнопку «Тест» каждый месяц - если не отключается, устройство вышло из строя
• Не путайте с обычным автоматом: NB1L отключает при любой утечке, даже если ток ниже 25 А
• Если требуется удалённая сигнализация или управление - выбирайте модель с опцией XF9J или S9
• Посадочный размер 54 мм - учитывайте свободное место на рейке при проектировании щита
