Выключатель автоматический дифференциального тока NXBLE-63 2P C32 30mA тип AC 6kA (R) | 819980 CHINT

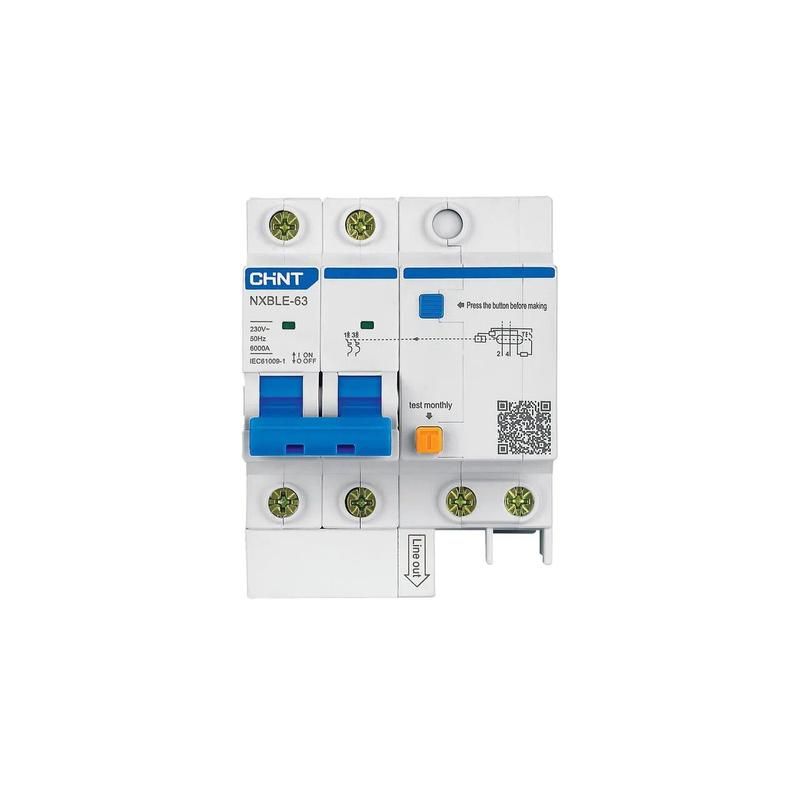

Автоматический выключатель дифференциального тока NXBLE-63 (R) — двухполюсное устройство на 32 А и 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 819980 указывает на конкретную модификацию с характеристикой C и отключающей способностью 6 кА.

Назначение и область применения

NXBLE-63 (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает пожары, вызванные утечками тока. Устройство применяется в электрощитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповой сети, например, розеточных контуров, кухонного оборудования, ванных комнат и других участков с повышенной опасностью.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальный ток утечки: 30 мА — чувствительность к утечкам, при которой происходит отключение (стандарт для защиты людей);
• Номинальное напряжение: 230 В — работает в однофазных сетях 220–240 В;
• Количество полюсов: 2 — защищает фазу и ноль одновременно;
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Тип тока утечки: AC — реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный;
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели);
• Род тока: AC — только для переменного тока 50/60 Гц;
• Напряжение изоляции Ui: 500 В — гарантирует безопасную работу при напряжении до этого значения;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ — устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты IP20 — защита от прикосновения пальцами и крупными предметами, но не от пыли и воды;
• Ширина: 4 модуля — занимает 72 мм на DIN-рейке;
• Рабочая температура: от -25°C до +70°C — допустимо установление в неотапливаемых помещениях;
• Частота: 50/60 Гц — совместим со всеми стандартными сетями;
• Отключение незащищенной нейтрали: да — при срабатывании отключается и нулевой проводник, что повышает безопасность;
• Степень загрязнения: 2 — рассчитан на нормальные условия без пылевых отложений и конденсата.

Совместимость и монтаж

NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу — входные клеммы сверху, выходные — снизу. Это соответствует правилам сборки щитов по Европейским стандартам. Для подключения используйте провода сечением до 25 мм² (медные). Устройство совместимо с другими компонентами серии NXBLE-63, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и др.), которые можно установить после основного автомата. Обязательно соблюдайте полярность: L и N должны быть правильно подключены.

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Отключение нейтрали при утечке снижает риск оставления под напряжением части цепи. Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты — рекомендованная процедура для всех пользователей. Наличие индикатора положения контактов (окошко) показывает, был ли автомат отключен вручную или сработала защита.

Преимущества

• Отключение нуля при срабатывании — исключает возможность остаться под напряжением даже при обрыве PEN-проводника;
• Увеличенная механическая износостойкость (20 000 циклов) — долгий срок службы даже при частых операциях включения/выключения;
• Электронная схема — высокая точность срабатывания при утечках, устойчивость к колебаниям напряжения;
• Гибкость выбора: серия NXBLE-63 предлагает варианты с током утечки 100 мА и 300 мА для других задач (защита оборудования, а не людей);
• Простая диагностика: цветное окно показывает состояние контакта — красное = сработал, белое = включен.

Ограничения применения

• Тип AC — не подходит для цепей с постоянным током утечки (например, с преобразователями частоты, LED-драйверами, компьютерами); для таких случаев нужен тип A или B;
• IP20 — нельзя использовать во влажных местах без дополнительной защиты (коробки, герметичные щиты);
• Характеристика C — не оптимален для мощных двигателей с высоким пусковым током (лучше выбрать D);
• Не предназначен для частого ручного включения/отключения — это не рубильник, а защитное устройство;
• Запрещено применять в системах TN-C — требуется система TN-S или TT с отдельным PE-проводником.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щитовая защита кухонного оборудования (плита, микроволновка, кофе-машина);
• Линии питания насосов, вентиляторов, тепловых завес в производстве;
• Объекты с ограниченным доступом: серверные, котельные, мастерские — где есть риск повреждения изоляции.

Практические советы

• Перед установкой проверьте, что ноль и фаза подключены правильно — неверная полярность может нарушить работу защиты;
• При использовании в холодных условиях (ниже -10°C) убедитесь, что щит не продувается ветром — это влияет на температурный режим;
• Если в цепи есть частотные преобразователи, светодиодные драйверы или ИБП — выбирайте тип A вместо AC;
• Проверяйте функциональность кнопкой «Тест» каждый месяц — это обязательное требование безопасности;
• При замене старого автомата убедитесь, что новый имеет ту же ширину (4 модуля) и аналогичную отключающую способность (6 кА);
• Для сложных систем (промышленные линии) рассмотрите возможность установки дополнительных модулей: AL-X1 для сигнализации срабатывания или SHT-X1 для удалённого отключения.
