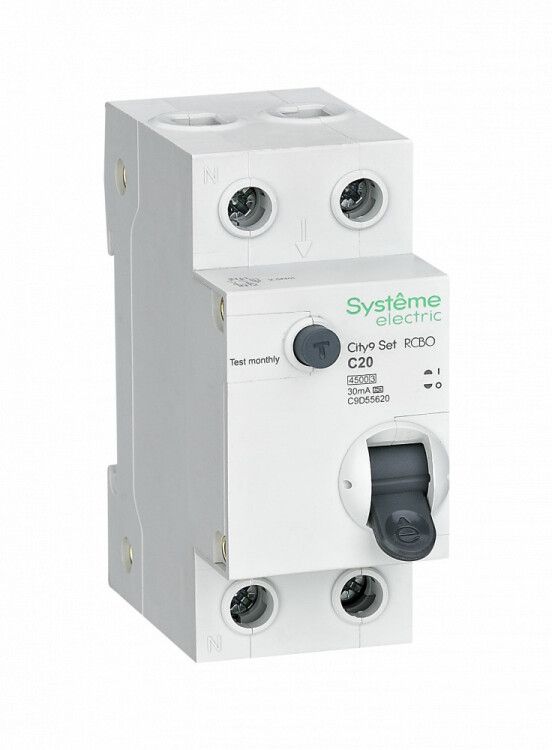

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 20А 4.5kA 30мА Тип-A 230В City9 Set - C9D55620 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D55620 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Модель C9D55620 сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает её удобной для установки в распределительных щитках.

Назначение и область применения

Выключатель автоматический дифференциального тока C9D55620 защищает людей от поражения электрическим током при утечке более 30 мА - это соответствует требованиям безопасности для жилых помещений, офисов и объектов с высокой плотностью потребления электроэнергии. Он также отключает цепь при перегрузке или коротком замыкании. Подходит для защиты групповых линий: розеток, освещения, бытовой техники, кухонных зон, ванных комнат и других участков, где есть риск контакта с токоведущими частями.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 20 А
• Дифференциальный ток утечки: 30 мА - чувствительность для защиты людей
• Тип срабатывания по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных устройств с импульсными источниками питания - зарядных станций, инверторов, ЭЛТ-техники)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при значительном КЗ
• Количество полюсов: 1P+N - отключение фазы и нейтрали одновременно
• Характеристика времятоковой зависимости: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, насосы, компрессоры)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина по модулям: 2 модуля (35 мм)
• Глубина монтажа: 45 мм - требуется свободное пространство в щите
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения
• Категория перенапряжения: IV - предназначена для установки на входе в здание или в местах с высокой вероятностью перенапряжений
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловую нагрузку на провода
• Способ монтажа: на DIN-рейку 35 мм
• Кнопка тестирования: есть - позволяет проверить исправность дифференциальной защиты без внешних приборов

Совместимость и монтаж

C9D55620 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Для монтажа достаточно вставить аппарат в рейку до характерного щелчка. Нейтральный проводник коммутируется - он проходит через внутренние контакты выключателя и отключается одновременно с фазой, что повышает безопасность. Клеммы имеют защитные крышки и рассчитаны на медные провода сечением до 2,5 мм2. После подключения рекомендуется нажать кнопку «T» для проверки работы УЗО - при исправном устройстве оно должно отключиться.

Безопасность и стандарты

Выключатель C9D55620 соответствует международным нормам IEC/EN 61009-1 и IEC/EN 61008-1. Применение типа A гарантирует защиту от современных видов утечек, возникающих от электронных устройств. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную работу даже в условиях нестабильной сети. Устройство не содержит свинца и соответствует RoHS.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Защита от пульсирующего постоянного тока утечки (тип A) - актуально для LED-освещения, инверторов, USB-зарядок
• Комбинированное отключение фазы и нейтрали исключает опасность оставшегося потенциала на нулевом проводе
• Кнопка тестирования позволяет ежемесячно проверять работоспособность без специнструментов
• Высокая механическая прочность и качественные клеммы снижают риск нагрева и окисления контактов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц
• Не рекомендуется использовать в качестве единственного средства защиты на всей квартире - лучше применять с координированными УЗО по уровням
• Не защищает от перенапряжений в сети - для этого нужны отдельные устройства (грозовые разрядники, стабилизаторы)
• Не допускается подключение к цепям с заземлённой нейтралью, если система TN-C - необходимо преобразование в TN-S перед установкой

Примеры использования

• Защита группы розеток в кухне - особенно важна при наличии микроволновки, блендера, кофемашины
• Щитовая группа для ванной комнаты - защита от удара током при использовании стиральных машин, бойлеров
• Подключение кондиционера или сплит-системы с инверторным управлением - тип A реагирует на токи утечки от электроники
• Освещение в гараже или подвале - где возможен контакт с металлическими поверхностями

Практические советы

• Выбирая C9D55620, убедитесь, что в вашем щите хватает места - глубина 45 мм требует минимум 50 мм свободного пространства за рейкой
• Проверьте сечение проводов: максимальное - 2,5 мм2. Более толстые провода не войдут в клеммы
• После установки обязательно протестируйте устройство кнопкой T - если не отключилось, не включайте питание
• Не устанавливайте этот автомат вместо главного вводного УЗО - он не имеет достаточной мощности для всего дома. Лучше использовать его как групповое устройство
• При замене старого УЗО на новый - сохраняйте правильную полярность L/N. Перепутанные провода могут сделать защиту некорректной
