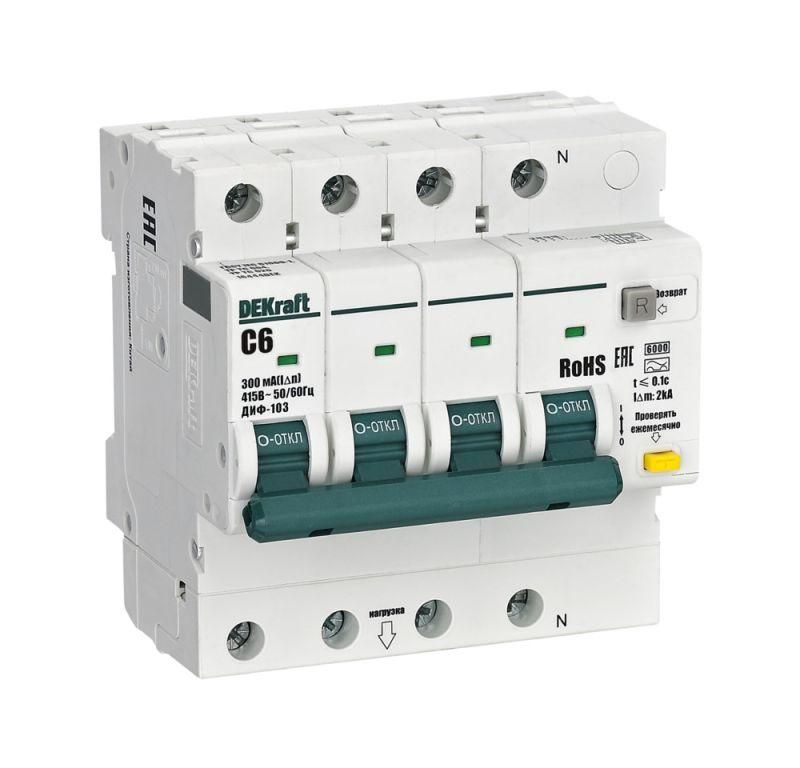

Выключатель автоматический дифференциального тока АВДТ 3P+N 6А 300мА A х-ка C ДИФ-103 6кА | 16444DEK DEKraft APC

Автоматический дифференциальный выключатель DEKRAFT 16444dek - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 300 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциальный DEKRAFT 16444dek предназначен для обеспечения тройной защиты: от перегрузки, короткого замыкания и опасной утечки тока. Особенно важен там, где есть риск поражения электричеством - например, в помещениях с повышенной влажностью, на кухнях, в мастерских, на производстве. Устройство работает в сетях переменного тока 415 В, 50/60 Гц и подходит для монтажа в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ) и групповых щитах.

Технические характеристики

• Номинальный ток: 6 А - выдерживает постоянную нагрузку до этого значения
• Количество полюсов: 4 (3 фазы + N) - защищает все проводники, включая нейтраль
• Номинальный ток утечки: 300 мА (0,3 А) - срабатывает при утечке выше этого уровня
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники, насосы)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ до 6000 А
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных условиях
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки внутри закрытого щита
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Монтаж: на DIN-рейку шириной 35 мм
• Габариты: ширина 88,5 мм, глубина монтажа 73 мм

Совместимость и монтаж

DEKRAFT 16444dek монтируется на стандартную DIN-рейку. Ширина 88,5 мм занимает 5 модулей (1 модуль = 17,5 мм). Наличие коммутируемого нейтрального проводника позволяет полностью отключать цепь при срабатывании - важно для безопасности при обслуживании. Устройство совместимо с аксессуарами серии ВА-101: дополнительными контактами, блокировками, сигнализацией. Для правильной работы необходимо соблюдать полярность подключения: L1–L3 - фазы, N - нейтраль, вход сверху, выход снизу. Не допускается подключение к системам постоянного тока.

Безопасность и стандарты

DEKRAFT 16444dek соответствует требованиям международных стандартов IEC 61009-1 и IEC 61009-2-1. Соответствует директиве RoHS 2.0 - не содержит вредных веществ, что делает его экологически безопасным. Индикация срабатывания по утечке (кнопка R) и окно состояния контактов позволяют оперативно определить причину отключения - механическая причина или утечка тока.

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, повышают долговечность
• Индикация срабатывания по утечке - кнопка “R” выступает при аварии, легко отличается от обычного отключения
• Окошко-индикатор состояния контактов - показывает, разомкнуты ли основные контакты (зелёный - в рабочем состоянии, красный - сработал)
• Унифицированные аксессуары - можно использовать те же дополнительные элементы, что и для других аппаратов серии ВА-101
• Электронный дифференциальный расцепитель - высокая точность срабатывания даже при слабых утечках

Ограничения применения

Не предназначено для использования вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется для цепей с высокими пусковыми токами (например, мощные компрессоры, крупные двигатели) - лучше выбрать характеристику D. Не подходит для систем постоянного тока. Не следует применять в местах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или химическими испарениями). Максимальная температура окружающей среды - не более +40 C.

Примеры использования

• Защита группы розеток в офисе или производственном помещении
• Подключение к щиту на этаже в многоквартирном доме
• Обеспечение безопасности электрооборудования в мастерской, на производственной линии
• Защита системы освещения в подвале, туалете, кухне
• Вводной автомат в ГРЩ для зданий с малой нагрузкой (до 6 кВт)

Практические советы

• Перед установкой проверьте соответствие номинала (6 А) нагрузке - не подключайте оборудование суммарной мощностью больше 2,5 кВт (при 415 В)
• При монтаже не перетягивайте клеммы - используйте момент затяжки, указанный в документации
• Проверяйте работоспособность устройства ежемесячно через кнопку тестирования “T”
• Если выключатель часто срабатывает - проверьте изоляцию проводов, наличие повреждённой техники или неправильное подключение нейтрали
• Для удобства обслуживания выбирайте места с доступом к кнопке “R” - она должна быть видна без демонтажа крышки щита
