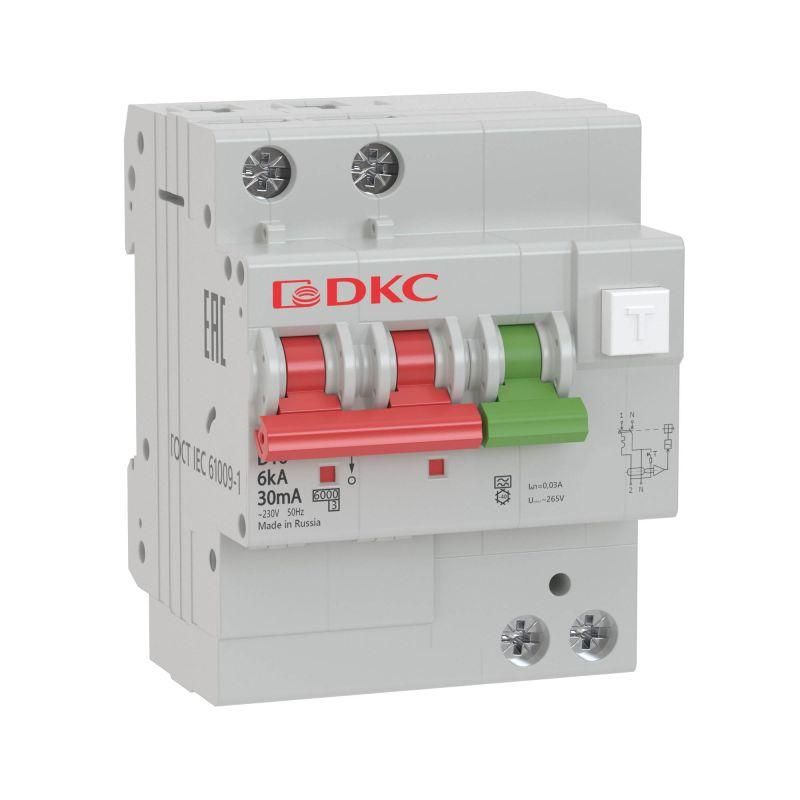

Выключатель автоматический дифференциального тока двухполюсный MDV63, 10А, 30мА, тип A, C, 6кА, электромеханический, серии YON PRO - MDV63-22C10-A ДКС

Автоматический выключатель дифференциального тока MDV63-22C10-A от DKC обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство подходит для установки в распределительных щитах жилых и общественных зданий, где требуется высокий уровень безопасности - особенно там, где используются бытовые приборы с электроникой.

Назначение и область применения

MDV63-22C10-A защищает людей от поражения электрическим током при утечках до 30 мА и предотвращает возгорание из-за повреждённой изоляции. Подходит для защиты групп розеток, кухонного оборудования, ванных комнат, бойлеров и других участков с повышенным риском утечек. Также защищает оборудование от аварийных ситуаций - перегрузок и КЗ.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной однофазной сети 220–240 В
• Номинальный ток: 10 А - допустимый постоянный ток нагрузки
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - выдерживает большие токи КЗ в городских сетях
• Тип по току утечки: A - реагирует на переменный и импульсный ток утечки (например, от инверторов, зарядных устройств)
• Характеристика срабатывания: C - подходит для смешанных нагрузок (электродвигатели, освещение, бытовая техника)
• Ширина: 4 модуля - занимает 72 мм в щите
• Способ монтажа: DIN-рейка - стандартная установка в распределительных щитах
• Степень защиты IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Коммутируемый нейтральный проводник - ноль отключается вместе с фазой, что повышает безопасность

Совместимость и монтаж

MDV63-22C10-A устанавливается на DIN-рейку типа 35 мм, как все современные модульные устройства. Совместим со щитами от DKC, IEK, Schneider Electric и другими, соответствующими ГОСТ Р 50030.2. Для монтажа нужен свободный доступ к контактам - после установки не рекомендуется затягивать клеммы с усилием более 0,8 Нм. Обязательно проверьте соответствие сечения провода: для 10 А подойдут медные жилы 1,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Применяет электромеханическую схему - не зависит от внешнего питания, поэтому остаётся работоспособным даже при отключении нуля или скачках напряжения. Это важнее, чем электронные аналоги, когда надёжность критична.

Преимущества

• Электромеханическая конструкция - отказоустойчивость при перебоях в питании
• Тип A - эффективен против утечек от современной техники (стиральные машины, ИБП, светодиодные драйверы)
• Отключение нулевого проводника - исключает опасность «заземления через корпус» при обрыве N
• Чёткая визуальная индикация положения контакта - легко определить, сработал ли автомат
• Серия MDV63 - совместима с другими автоматами DKC, позволяет собирать унифицированные щиты

Ограничения применения

• Не предназначена для трёхфазных цепей - требует три таких устройства для 380 В системы
• IP20 - нельзя использовать во влажных местах без дополнительной защиты (коробки, герметизация)
• Не подходит для мощных двигателей выше 10 кВт - для них нужны автоматы с характеристикой D
• Не защищает от перенапряжений - для этого требуются отдельные УЗИП
• Не рекомендуется для систем IT (с изолированной нейтралью) - требует специальных решений

Примеры использования

• Защита группы розеток в кухне - с микроволновкой, кофе-машиной, блендером
• Щит в ванной комнате - для бойлера, стиральной машинки, подсветки
• Общий вход в квартире - вместо обычного автомата, если есть много электроники
• Подъездные щиты - для защиты этажных линий с розетками и освещением

Практические советы

• Выбирая MDV63-22C10-A, убедитесь, что ваша сеть имеет рабочий PE-провод - он необходим для работы УЗО
• Перед первым запуском обязательно нажмите кнопку «Тест» - проверьте срабатывание
• Не используйте этот автомат как основной вводный - лучше сочетать с обычным МС 16–25 А перед ним
• При сборке щита не путайте L/N - ноль должен проходить через коммутируемый контакт, а не миновать его
• Если часто срабатывает - проверьте изоляцию проводки, наличие старых приборов с утечками, или подключённые LED-лампы с плохими драйверами
