Выключатель автоматический дифференциального тока DZ47LE-32 четырехполюсный 16A 100mA тип AC характеристика С - 199689 CHINT

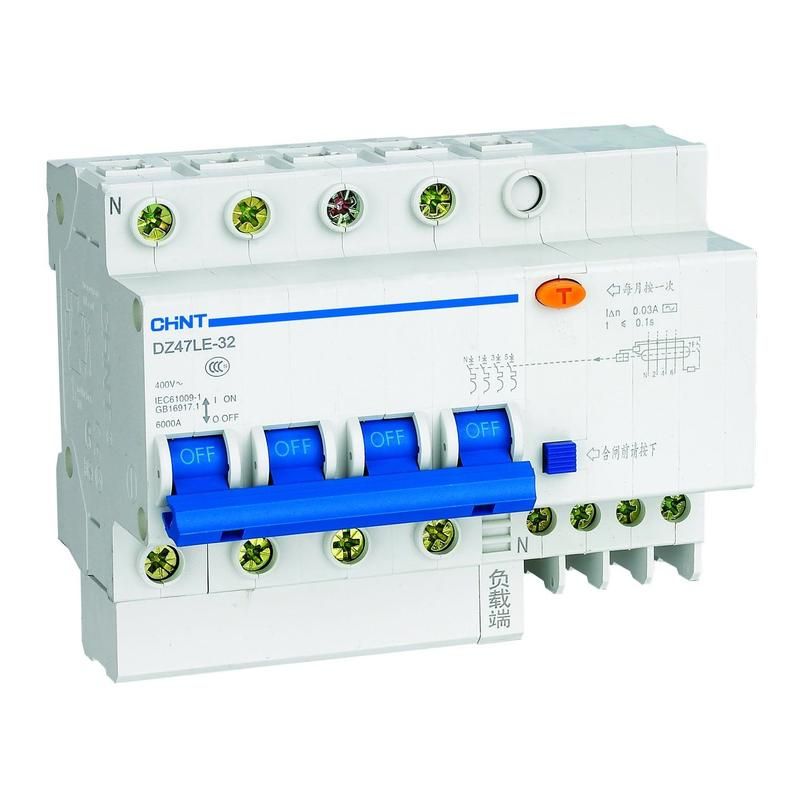

Автоматический выключатель дифференциального тока DZ47LE-32 от CHINT — это четырёхполюсное устройство, сочетающее защиту от утечек тока (100 мА) и от сверхтоков (характеристика C, 16 А). Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется одновременная защита человека и оборудования.

Назначение и область применения

DZ47LE-32 предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока через повреждённую изоляцию. Устройство сочетает функции дифференциального автомата и автоматического выключателя: реагирует на ток утечки (100 мА) и на перегрузки/короткие замыкания. Применяется в трёхфазных сетях 400 В переменного тока — например, в щитах зданий, на производстве, в котельных, на конвейерах, в насосных станциях и других местах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальный ток утечки: 100 мА (0,1 А) — чувствительность к утечкам; при превышении этого значения автомат отключится;
• Тип утечки: AC — реагирует только на переменный ток утечки (не на постоянный);
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы);
• Номинальное напряжение: 400 В — рабочее напряжение в трёхфазной сети;
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран;
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита;
• Ширина: 6 модулей (18 мм каждый) — занимает 108 мм в DIN-рейке;
• Рабочая температура: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения: 2 — подходит для помещений с обычным уровнем запылённости (без металлической пыли, конденсата, химических паров).

Совместимость и монтаж

DZ47LE-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на верхней и нижней части устройства: входные провода — сверху, выходные — снизу. Все четыре полюса (L1, L2, L3, N) должны быть подключены строго согласно маркировке. Нулевой провод обязательно проходит через аппарат — отключение происходит только при наличии полного контура. Максимальное сечение проводов: 2,5–16 мм² (медные). Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников. Установка возможна только в сухих, хорошо вентилируемых щитах. После монтажа необходимо проверить работоспособность кнопкой «T» (Test).

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 50870. Произведено в соответствии с системой управления качеством ISO 9001. Обеспечивает класс защиты II — двойная изоляция, что исключает необходимость заземления корпуса. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки 100 мА.

Преимущества

• Объединяет две функции — защита от утечек и от сверхтоков — в одном устройстве, экономя место в щите;
• Высокая отключающая способность (6 кА) обеспечивает надёжность даже при аварийных режимах;
• Универсальная характеристика C позволяет применять его с большинством типичных нагрузок;
• Надёжная механическая конструкция от CHINT — долгий срок службы при правильной эксплуатации;
• Ярко выраженные метки на корпусе (L1-L3-N, Test) упрощают монтаж и диагностику.

Ограничения применения

• Не подходит для цепей с постоянными токами утечки (DC) — например, с источниками питания на основе выпрямителей или солнечными панелями;
• IP20 не допускает установку во влажных, пыльных или открытых помещениях — обязательна герметичная коробка;
• Не используется в качестве основного рубильника — не рассчитан на частые ручные операции включения/выключения;
• Не рекомендован для цепей с высоким коэффициентом гармоник (более 10%) — возможны ложные срабатывания;
• Температурный диапазон (-25…+40 °C) исключает работу на открытом воздухе зимой или в неотапливаемых ангарах ниже -25 °C.

Примеры использования

• Защита трёхфазного станка с двигателем мощностью до 3,5 кВт в цеху;
• Щитовая группа для группы розеток в офисе или кафе с кондиционерами и компьютерами;
• Подключение насосной станции в котельной с трёхфазным насосом;
• Распределительный щит многоквартирного дома — для групповой защиты этажа или подвала.

Практические советы

• Выбирая DZ47LE-32, убедитесь, что ваша сеть имеет TN-S или TN-C-S заземление — иначе защита будет некорректной;
• При использовании нескольких таких устройств в одном щите соблюдайте принцип селективности: более «чувствительные» автоматы (30 мА) ставьте на оконечные участки, а 100 мА — на вводные группы;
• Проверяйте работу кнопкой «T» хотя бы раз в месяц — особенно после длительного простоя;
• Не используйте этот автомат вместо УЗО + автомат — он уже содержит обе функции, но не заменяет двухполюсные УЗО в однофазных цепях;
• При замене старого аппарата учтите ширину: DZ47LE-32 занимает 6 модулей — убедитесь, что есть свободное место в щите.
