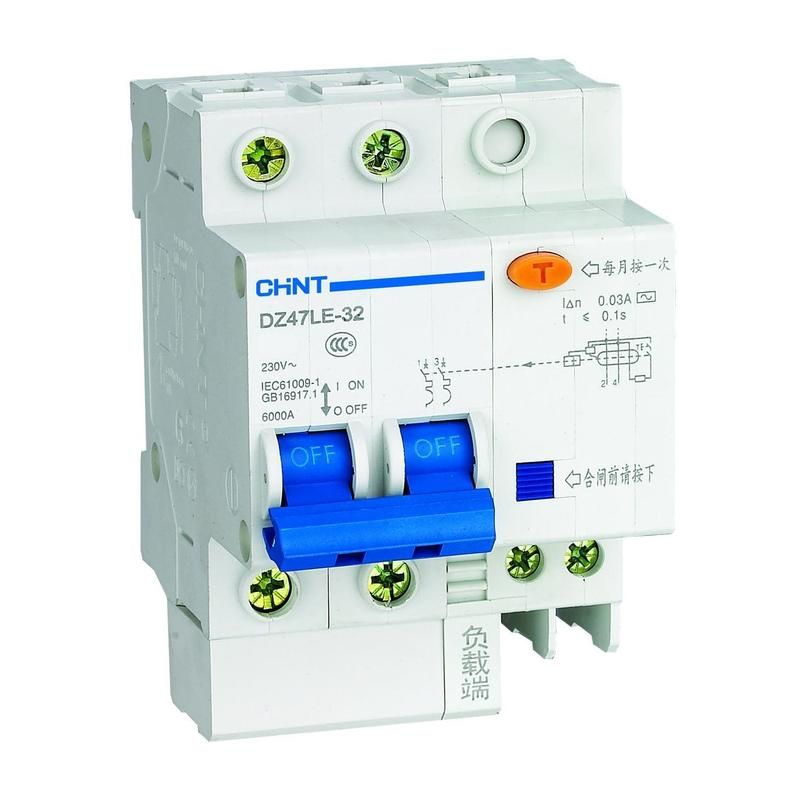

Выключатель автоматический дифференциального тока DZ47LE-32 двухполюсный 10A 30mA тип AC характеристика С - 199629 CHINT

Автоматический выключатель дифференциального тока CHINT DZ47LE-32 — двухполюсное устройство с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты человека от поражения электрическим током и предотвращения пожаров за счёт быстрого отключения при утечке тока или перегрузке. Устройство совмещает функции УЗО и автомата в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

DZ47LE-32 применяется в жилых, офисных и промышленных сетях переменного тока для обеспечения безопасности при использовании электроприборов. Его основная задача — отключить питание при появлении опасной утечки тока (30 мА), которая может вызвать поражение человека. Также он защищает проводку от перегрузок и коротких замыканий. Подходит для установки в квартирах, домах, на объектах с высокой влажностью (ванная, кухня), в мастерских и на участках с постоянным доступом к оборудованию.

Технические характеристики

• Номинальный ток: 10 А — максимальный длительно допустимый ток нагрузки
• Номинальный ток утечки: 30 мА — порог срабатывания при утечке, безопасный для человека
• Тип утечки: AC — реагирует только на переменный ток утечки (стандартный для бытовых сетей)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 — отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА — способен выдерживать и отключать токи КЗ до 6000 А
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Частота: 50/60 Гц — работает в любых стандартах сети
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутренних элементов
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Ширина: 3,5 модуля — занимает место в щите, эквивалентное трём стандартным автоматам
• Рабочая температура: от –25 °C до +40 °C — подходит для установки в неотапливаемых помещениях, но не на улице
• Степень загрязнения: 2 — предназначено для помещений с нормальным уровнем запылённости

Совместимость и монтаж

DZ47LE-32 монтируется на DIN-рейку шириной 35 мм, как обычный автомат. Для подключения используются два входных и два выходных зажима: L1/N1 — вход, L2/N2 — выход. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подведены. Нельзя использовать этот выключатель в цепях постоянного тока. Совместим с другими устройствами серии DZ47LE и стандартными щитами, соответствующими требованиям IEC 60898. Монтаж возможен только в закрытых распределительных щитах.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 для выключателей дифференциального тока. Соответствие классу C позволяет ему работать в условиях пусковых токов, характерных для ламп накаливания, нагревателей и малых двигателей. Сертифицирован для использования в системах TN-S и TN-C-S. Не имеет сертификата для применений в взрывоопасных зонах.

Преимущества

• Объединяет функции УЗО и автоматического выключателя — экономит место в щите
• Быстрое отключение при утечке 30 мА — снижает риск летальных исходов при контакте с токоведущими частями
• Высокая коммутационная способность (6 кА) — надёжно справляется с аварийными режимами
• Надёжная механическая конструкция — устойчив к вибрациям и частым срабатываниям
• Яркий индикатор состояния — легко определить, было ли срабатывание по утечке

Ограничения применения

• Не подходит для сетей постоянного тока (DC)
• Не защищает от постоянных утечек тока — только от переменных (тип AC)
• IP20 не допускает установку вне щита — нельзя монтировать во влажных местах без дополнительной защиты
• Не рекомендован для мощных промышленных машин с высокими пусковыми токами (>10×Iн); лучше выбрать характеристику D
• Не используется в системах IT (изолированная нейтраль)

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая защита кухонной зоны с плитой, микроволновкой и холодильником
• Линия питания светильников и бытовой техники в квартире
• Электроустановка в гараже с инструментами (дрель, болгарка)
• Подключение насосов, вентиляторов и других устройств с электромотором до 2,2 кВт

Практические советы

• Проверяйте работу устройства ежемесячно кнопкой «Тест». Если не отключается — замените его.
• Не используйте DZ47LE-32 для защиты оборудования с большой емкостной составляющей (например, ИБП или светодиодные драйверы) — возможны ложные срабатывания.
• При проектировании щита учтите, что один DZ47LE-32 защищает одну группу потребителей. Разделяйте освещение и розетки на разные автоматы.
• При замене старого УЗО проверьте посадочные размеры: DZ47LE-32 имеет стандартную ширину 3,5 модуля, совместимую с большинством современных щитов.
• Если требуется защита от постоянных утечек (например, в бассейне или теплом полу) — выбирайте тип A или B, а не AC.
