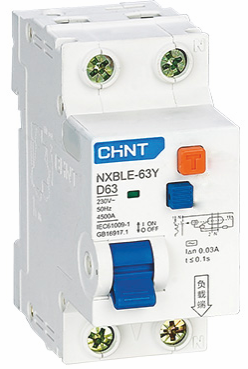

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 10А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105541 CHINT

Автоматический выключатель дифференциального тока CHINT 105541 - двухполюсное устройство 1P+N с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, офисных и промышленных помещениях.

Назначение и область применения

CHINT 105541 используется для защиты человека от косвенного прикосновения к токоведущим частям при повреждении изоляции, а также для предотвращения пожаров, вызванных утечками тока. Устройство применяется в однофазных сетях 230 В с частотой 50/60 Гц. Подходит для установки в щитах квартир, домов, административных зданий, мастерских и других объектов, где требуется высокая степень безопасности. Не предназначено для защиты оборудования от перенапряжений или скачков напряжения.

Технические характеристики

• Номинальный ток: 10 А
• Номинальный дифференциальный ток утечки: 30 мА (чувствительность для защиты жизни)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Количество полюсов: 1P+N - один фазный полюс + нейтраль, которая отключается одновременно с фазой
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы)
• Частота: 50/60 Гц
• Модульная ширина: 2 модуля (35 мм)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита
• Электромеханическая износостойкость: 20 000 операций включения/выключения
• Подключение нагрузки: снизу
• Тип устройства: электронный - работает даже при снижении напряжения сети, но требует питания от самой сети

Совместимость и монтаж

CHINT 105541 монтируется на стандартную DIN-рейку 35 мм. Для правильной установки важно соблюдать полярность: вход фазы и нейтрали - сверху, выход - снизу. Устройство совместимо со всеми щитами, поддерживающими модуль шириной 2. Кабельные выводы должны соответствовать сечению 0,5–25 мм2 (медные). После монтажа необходимо провернуть рычаг в положение «ON». Индикатор на корпусе показывает состояние контактов: красный цвет - сработал, белый - включен.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и EN 61009-1. Применяется в системах TN-S и TN-C-S. Соответствует нормам ПУЭ для защиты от поражения током в бытовых и аналогичных условиях. Не рекомендовано использовать в сетях IT без дополнительных мер.

Преимущества

• Отключение нейтрали при срабатывании исключает риск сохранения потенциала на оборудовании после отключения
• Электронная начинка обеспечивает стабильную работу при просадках напряжения
• Индикация положения контактов позволяет быстро определить причину отключения - перегрузка, КЗ или утечка
• Высокая механическая долговечность - 20 000 циклов включения/выключения
• Совместим с дополнительными модулями (AX-X1, AL-X1, SHT-X1 и др.), что позволяет интегрировать сигналы в системы управления

Ограничения применения

• Не подходит для сетей постоянного тока
• Не реагирует на постоянные утечки тока (тип DC) - не используйте там, где есть выпрямители, LED-драйверы, ИБП
• IP20 требует обязательной установки в закрытый щит - нельзя использовать во влажных или запылённых местах вне корпуса
• Электронный тип зависит от наличия напряжения в сети - при полном отключении питания функция защиты временно недоступна
• Не предназначен для частого включения/отключения - допустимо лишь 10 000 электрических циклов

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская)
• Щитовая группа на этаже многоквартирного дома
• Розетки на рабочих местах в мастерской с использованием электроинструментов
• Осветительные цепи в офисах и торговых точках
• Питание холодильника, стиральной машины, бойлера - особенно актуально при старой проводке

Практические советы

• Перед первым включением обязательно нажмите кнопку «Тест» - устройство должно отключиться. Проверяйте эту функцию ежемесячно.
• При частых ложных срабатываниях проверьте изоляцию подключённых приборов - возможно, проблема в них, а не в выключателе.
• Не устанавливайте CHINT 105541 рядом с источниками тепла или вибраций - это снижает срок службы.
• Если нужна удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом AL-X1.
• При замене старого автомата убедитесь, что новый имеет ту же отключающую способность (4,5 кА) и тип тока утечки (AC).
• Для помещений с высокой влажностью (бассейны, баня) используйте только устройства с IP44 и выше - этот вариант не подходит.
