Выключатель автоматический дифференциального тока 1P+N 20A C 6kA 30мА Тип-А City9 | C9D65620 |Systeme Electric APC

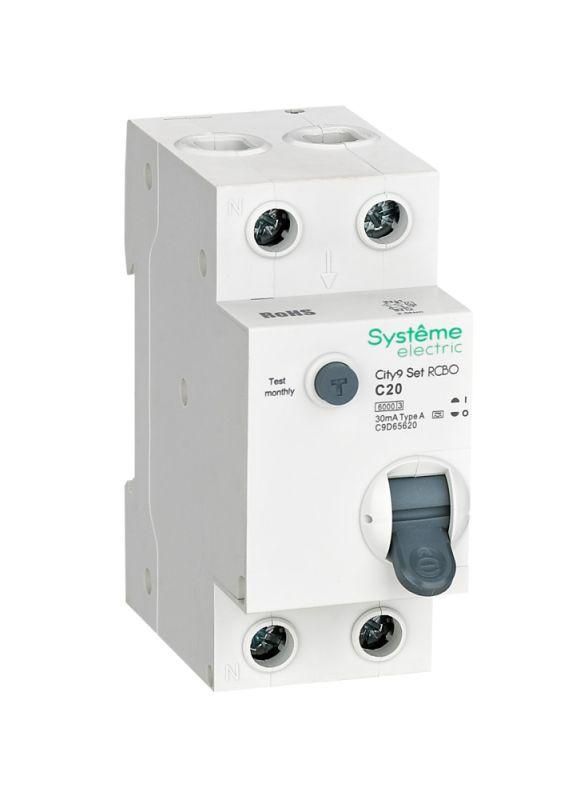

Автоматический выключатель дифференциального тока City9 Set Systeme Electric с артикулом c9d65620 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

City9 Set Systeme Electric используется в бытовых и коммерческих электросетях напряжением 230 В. Он защищает людей от поражения током при случайном контакте с оголёнными частями проводки или повреждённой техникой. Также устройство отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, кафе, мастерских и других помещениях, где есть риск возникновения утечек тока через землю - например, в ванных комнатах, кухнях, на открытых площадках.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения
• Ток утечки: 30 мА (0,03 А) - чувствителен к малейшим утечкам, безопасен для человека
• Тип срабатывания: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных приборов с импульсными источниками питания)
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, бытовые приборы)
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри устройства
• Рабочее напряжение: 220 В (соответствует стандартному значению 230 В +-10%)
• Ширина: 2 модуля - занимает место на DIN-рейке 35 мм
• Глубина монтажа: 45 мм - требует достаточного свободного пространства в щите
• Площадь сечения провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание
• Импульсное напряжение: 4 кВ - выдерживает кратковременные всплески напряжения, такие как грозовые разряды
• Степень загрязнения: 2 - допустимо применение в условиях с небольшой запылённостью, без агрессивных сред
• Гарантия: 36 месяцев
• Соответствует RoHS 2.0 - не содержит вредных веществ, экологически безопасен

Совместимость и монтаж

City9 Set Systeme Electric крепится на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью защёлок на задней части корпуса - достаточно вставить устройство в рейку и слегка надавить до характерного щелчка. Для подключения используются надёжные клеммы с зажимами, подходящими для проводов сечением от 1 до 25 мм2. Ноль (N) и фаза (L) подключаются строго согласно маркировке на корпусе. Обязательно соблюдайте полярность: нулевой проводник обязательно проходит через аппарат, так как он отключается вместе с фазой. После монтажа рекомендуется проверить работу кнопкой TEST.

Безопасность и стандарты

Устройство соответствует международным нормам безопасности IEC/EN 61009-1 и IEC/EN 61008-1. Ток утечки 30 мА соответствует требованиям для защиты жизни человека. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную работу даже в условиях нестабильной сети. Применение типа A позволяет использовать его с оборудованием, имеющим выпрямители - например, с ИБП, светодиодными светильниками, компьютерами и другими современными приборами. Соответствие RoHS 2.0 гарантирует отсутствие свинца, кадмия и других токсичных материалов.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Тип A обеспечивает защиту от всех видов утечек, включая импульсные - актуально для современной техники
• Кнопка TEST позволяет регулярно проверять исправность без специнструментов
• Безопасные клеммы с зажимами предотвращают ослабление соединений
• Высокая отключающая способность (6 кА) - подходит для объектов с мощными потребителями
• Максимальная ширина всего 2 модуля - удобно для плотной компоновки щита

Ограничения применения

Не следует использовать City9 Set Systeme Electric в трёхфазных системах - он предназначен только для однофазных сетей 230 В. Не подходит для помещений с повышенной химической агрессивностью или постоянной влажностью выше уровня IP44 (устройство не имеет указанной степени защиты от воды). Не рекомендуется устанавливать в местах с температурой ниже -5 C или выше +40 C без дополнительного теплообмена. Также не используйте его для защиты оборудования с очень большими пусковыми токами (например, крупные насосы, компрессоры) - лучше выбрать тип D.

Примеры использования

• Защита группы розеток в ванной комнате
• Щитовая защита кухонной зоны с микроволновкой, кофе-машиной и холодильником
• Электрощит в офисе для групп освещения и рабочих розеток
• Подключение кабельных каналов на производстве с использованием инверторов и ЧРП
• Защита электроплиты или бойлера в квартире

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - слишком тонкий провод (менее 1 мм2) не войдёт в клемму, слишком толстый (более 25 мм2) может повредить контакт
• При сборке щита оставьте минимум 50 мм свободного места перед аппаратом - это необходимо для правильного закрывания крышки
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно после длительного простоя
• Если устройство часто срабатывает, проверьте изоляцию проводки и состояние подключённых приборов - возможно, есть скрытая утечка
• Не заменяйте этот автомат на обычный УЗО+автомат - City9 Set Systeme Electric уже оптимизирован по размеру и времени реакции
• При замене старого УЗО убедитесь, что новый аппарат имеет ту же характеристику (тип A) и ток утечки (30 мА)
