Выключатель автоматический дифференциального тока 1P+N 16A C 6kA 30мА Тип-А City9 | C9D65616 |Systeme Electric APC

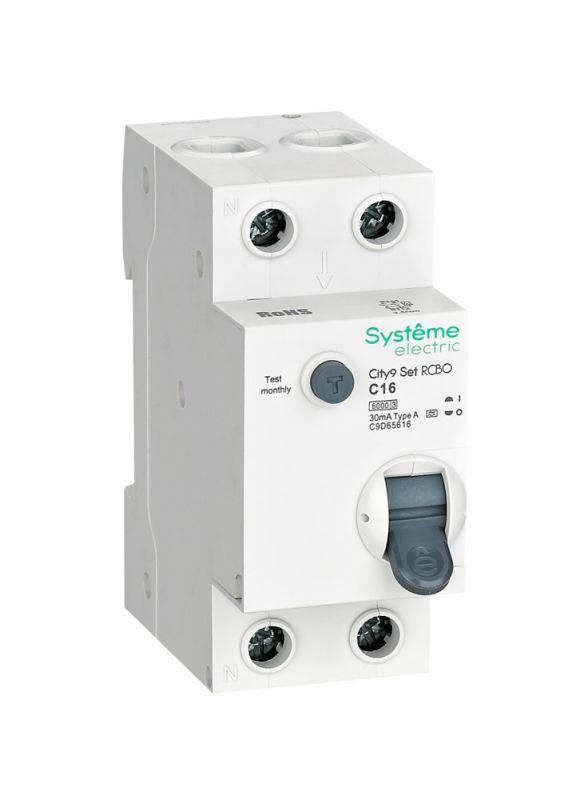

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d65616 - двухполюсное устройство 1P+N, предназначенное для одновременной защиты человека от поражения электрическим током, а также электропроводки от перегрузок и коротких замыканий в однофазной сети 230 В. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АВДТ c9d65616 защищает людей от поражения электрическим током при утечках до 30 мА - этого достаточно для предотвращения фATAL последствий при прямом контакте с токоведущими частями. Также он отключает цепь при перегрузках и коротких замыканиях, что делает его универсальным решением вместо комбинации автомата + УЗО. Применяется в жилых домах, офисах, общественных зданиях и на объектах с высокой плотностью бытовой нагрузки: кухни, ванные комнаты, детские помещения, розеточные группы, освещение, оборудование с электроникой (компьютеры, зарядные устройства, СМА).

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток без срабатывания
• Ток утечки: 30 мА - чувствительность к дифференциальному току, обеспечивающая защиту жизни человека
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно прервать
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы, насосы)
• Тип А - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей, LED-драйверов, компьютеров)
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно
• Рабочее напряжение: 230 В ~
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутри устройства
• Импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски)
• Поперечное сечение провода: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратов
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на сеть
• Категория перенапряжения: IV - предназначено для установки в местах с наибольшими рисками перенапряжений (вводные щиты, распределительные пункты)
• Степень загрязнения: 2 - можно использовать в помещениях с нормальной степенью запыленности и влажности
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного места в щите

Совместимость и монтаж

АВДТ c9d65616 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход/выход фазы и нуля. Нулевой проводник обязательно проходит через аппарат, так как это устройство типа 1P+N. Для правильной работы необходимо соблюдать полярность: фаза подключается к L, ноль - к N. Клеммы имеют зажимы с винтами, рассчитанные на провода 1–25 мм2; рекомендуется зачищать концы на 8–10 мм. После монтажа всегда используйте кнопку TEST для проверки работоспособности.

Безопасность и стандарты

АВДТ соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61009-2-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную надёжность в условиях нестабильной сети. Безопасные клеммы исключают случайное прикосновение к токоведущим частям после установки. Устройство имеет механический индикатор положения («ON/OFF») и кнопку тестирования, позволяющую ежемесячно проверять исправность дифференциального трансформатора.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему
• Тип A - работает с современными источниками питания, включая импульсные (LED, USB-зарядки, инверторы)
• Класс 3 токоограничения - минимизирует повреждения при КЗ, продлевает срок службы оборудования
• Конструкция с двойным отключением фазы и нуля - исключает опасность сохранения потенциала на нулевом проводе
• Надёжные клеммы с зажимом для многожильных и одножильных проводов

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазных 230 В
• Не используется в цепях с постоянным током (DC) - только переменный ток (AC)
• Не следует применять там, где требуется ток утечки менее 30 мА (например, медицинское оборудование - нужен 10 мА)
• Не рекомендован для установки во влажных открытых площадках без дополнительной защиты (IP-класс не указан, значит, не для улицы)
• Требует регулярной проверки кнопкой TEST - игнорирование теста снижает уровень безопасности

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне
• Щитовая защита для всей квартиры или дома (при условии координации с другими УЗО)
• Подключение стиральных машин, посудомоечных машин, бойлеров
• Электрооборудование с частотными преобразователями (насосы, вентиляторы)
• Осветительные цепи с LED-лампами и драйверами

Практические советы

• Перед установкой убедитесь, что глубина щита позволяет поместить АВДТ c9d65616 (минимум 45 мм)
• Не соединяйте ноль до и после АВДТ - он должен проходить только через него
• Проверяйте работу кнопкой TEST хотя бы один раз в месяц - особенно перед сезоном повышенной нагрузки
• Если устройство часто срабатывает - проверьте изоляцию проводки, наличие утечек в оборудовании или некорректное подключение нуля
• Для больших объектов используйте селективные схемы: этот АВДТ лучше ставить на оконечные группы, а не на главный ввод
• При замене старого УЗО+автомата - выбирайте именно 1P+N, чтобы не нарушить принцип отключения нуля
