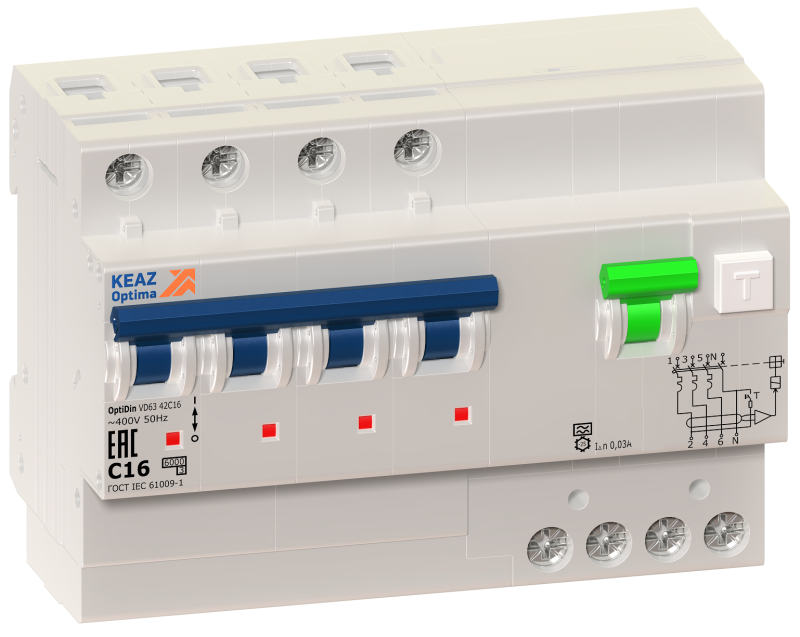

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42B16-A-УХЛ4 (4P, B16, 30mA) 10кА | 361572 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ 361572 - четырёхполюсное устройство (3P+N) с защитой от утечек тока до 30 мА, предназначенное для обеспечения безопасности людей и оборудования в сетях переменного тока 400 В. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

КЭАЗ 361572 защищает от поражения электрическим током при утечках через человека или повреждённую изоляцию. Также предотвращает возгорания, вызванные токами утечки. Применяется в цепях с постоянной нагрузкой и частыми перегрузками - например, в группах розеток, системах освещения, бытовых и производственных электрощитах. Особенно актуален там, где используются устройства с импульсными нагрузками: стиральные машины, компьютеры, светодиодные светильники, частотные преобразователи.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к опасным утечкам, соответствует требованиям для защиты людей
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от выпрямителей в технике)
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 кратном значении номинального тока; подходит для осветительных и смешанных нагрузок
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети 230/400 В
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• С коммутируемым нейтральным проводником: да - ноль также размыкается при аварии, исключает потенциал на корпусах
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает термические и механические воздействия на сеть
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Модульная ширина: 7,5 модулей - занимает место в щите, совместим с DIN-рейкой
• Степень защиты IP20: защита от доступа пальцев и твёрдых предметов >12,5 мм; не предназначена для влаги и пыли вне щита
• Тип напряжения: переменный (AC)
• Исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости внутри закрытых помещений

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: входные кабели подключаются сверху, выходные - снизу. Нейтральный проводник обязательно проходит через аппарат - он коммутируемый. Максимальное сечение провода: 25 мм2 (для медных жил). Не рекомендуется использовать с генераторами, источниками бесперебойного питания или системами с постоянным током в цепи. Перед первым включением необходимо проверить работоспособность кнопкой «Т».

Безопасность и стандарты

КЭАЗ 361572 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствует нормам ПУЭ для защиты от поражения током в помещениях с повышенной опасностью. Класс токоограничения 3 обеспечивает соответствие уровню надёжности, требуемому для промышленных объектов.

Преимущества

• Защита от всех видов утечек - переменных и импульсных постоянных токов благодаря типу A
• Разъединение нулевого провода повышает безопасность при авариях
• Высокая отключающая способность (10 кА) позволяет применять в местах с большой мощностью КЗ
• Класс 3 токоограничения снижает риск повреждения кабеля и оборудования при КЗ
• Исполнение УХЛ4 делает его пригодным для использования в холодных и сырых помещениях (склады, цеха, подвалы)

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только переменный (AC)
• IP20 не обеспечивает защиту от брызг воды - нельзя устанавливать на улице или во влажных зонах без дополнительной защиты (корпус IP54+)
• Номинальный ток 16 А - не подходит для мощных нагревательных приборов (электрокотлы, печи) выше 3,5 кВт
• Не используется в качестве основного рубильника - только как защитное устройство
• Не рекомендован для цепей с высокими помехами (частотные преобразователи без фильтров) - возможны ложные срабатывания

Примеры использования

• Групповая защита розеток в кухне, ванной комнате, детской
• Щиты управления насосами, вентиляторами, компрессорами
• Оборудование с электроникой: CNC-станки, принтеры, серверные стойки
• Осветительные цепи в офисах и торговых залах
• Подключение кабельных линий к щитовым этажей многоквартирных домов

Практические советы

• Перед установкой проверьте, что нейтраль в вашей сети действительно TN-S или TN-C-S - иначе работа аппарата будет некорректной
• При использовании нескольких УЗО в одной цепи - выбирайте селективные (S-тип) для координации, здесь же - обычное срабатывание без задержки
• Проверяйте функцию тестирования кнопкой «Т» ежемесячно - особенно в промышленных условиях
• При монтаже в щитах с плотной компоновкой учтите ширину 7,5 модулей - возможно, потребуется перестроить расположение других автоматов
• Не используйте этот аппарат вместо обычного автомата - он не защищает от перегрузок и КЗ так же эффективно, как специализированный автоматический выключатель
