Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42B10-A-УХЛ4 (4P, B10, 30mA) (КЭАЗ) | 338316 КЭАЗ

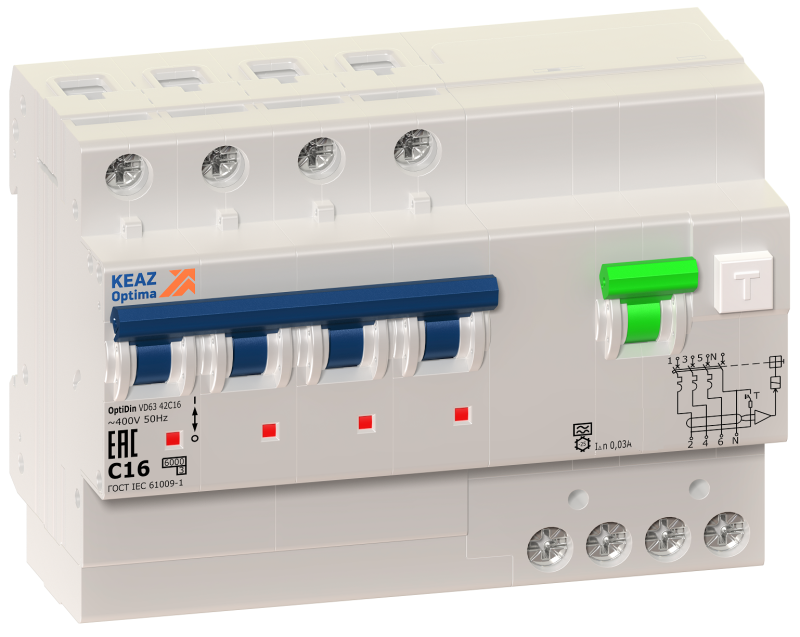

Автоматический выключатель дифференциального тока КЭАЗ VD63-42B10-A (артикул 338316) обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях с четырьмя проводниками. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

VD63-42B10-A защищает электрические цепи от опасных утечек тока - когда ток уходит не через фазный и нулевой провода, а через землю, корпус оборудования или человека. Это особенно важно там, где есть риск контакта с водой или металлическими поверхностями: в ванных комнатах, кухнях, на производстве, в бассейнах, на стройплощадках.

Четыре полюса позволяют отключать одновременно три фазы и ноль, что необходимо для трёхфазного питания с нейтралью. Наличие коммутируемого нейтрального проводника делает устройство совместимым с системами TN-S и TN-C-S, где ноль должен разрываться вместе с фазами.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения происходит отключение (стандартная защита для человеческой безопасности);
• Тип срабатывания по диф.току: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, компьютерной техники);
• Характеристика тепломагнитного расцепления: B - срабатывает при перегрузке в 3–5 крат от номинала, подходит для бытовых нагрузок и освещения;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; предназначен для внутренней установки в закрытые щиты;
• Модульная ширина: 7 модулей (35 мм) - занимает место в щите, эквивалентное семи стандартным автоматам;
• Коммутируемый нейтральный проводник - ноль размыкается при отключении, повышает безопасность при обслуживании.

Совместимость и монтаж

VD63-42B10-A устанавливается на DIN-рейку 35 мм в распределительном щите. Для подключения используются клеммы с зажимами под провода сечением до 25 мм2 (медные). Обязательно соблюдайте полярность: входные и выходные клеммы помечены. Нейтральный проводник подключается к соответствующему выводу - он также размыкается при срабатывании.

Устройство требует правильного соединения всех четырёх проводов: L1, L2, L3, N. Пропущенный или плохо затянутый контакт может вызвать ложное срабатывание или отказ защиты.

Безопасность и стандарты

VD63-42B10-A соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 - международным нормам для автоматических выключателей дифференциального тока. Сертифицирован для работы в условиях класса исполнения УХЛ4 - допускается эксплуатация при температуре от −40C до +40C и повышенной влажности, но только внутри помещений.

Преимущества

• Тип A - надёжно работает с современной техникой, которая создаёт пульсирующие утечки (ИБП, LED-светильники, инверторы);
• Размыкаемый ноль - исключает потенциал на нейтрали после отключения, снижает риск удара током при ремонте;
• Высокая отключающая способность (6 кА) - подходит даже для промышленных сетей с высокой мощностью;
• Произведено КЭАЗ - проверенная российская продукция с длительным сроком службы и доступными запчастями.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током утечки выше 6 мА - тип A не реагирует на гладкий постоянный ток;
• Запрещена установка вместо обычного автомата в однофазных цепях без необходимости отключения ноля - избыточная сложность и стоимость;
• Не рекомендуется использовать в цепях с частыми ложными срабатываниями (например, старые насосы с плохой изоляцией) - требуется диагностика сети перед установкой.

Примеры использования

• Защита группы розеток в ванной комнате квартиры;
• Щитовая на производстве - питание трёхфазных станков с управлением через PLC;
• Освещение и оборудование в кафе с кофе-машинами и микроволновками;
• Подъездные щиты многоквартирных домов - для групповой защиты этажа.

Практические советы

• Перед установкой проверьте целостность изоляции проводов - плохая изоляция вызовет постоянные срабатывания;
• Обязательно протестируйте устройство кнопкой «T» сразу после монтажа - это проверяет работоспособность дифференциальной части;
• Не используйте переходники или адаптеры для уменьшения ширины - 7 модулей должны быть свободны;
• При использовании в холодных помещениях (склады, ангары) убедитесь, что температура не опускается ниже −40C - иначе возможны отказы механики;
• Заменяйте аналогичным устройством - не меняйте тип A на AC, если в цепи есть электроника - потеряете защиту.
