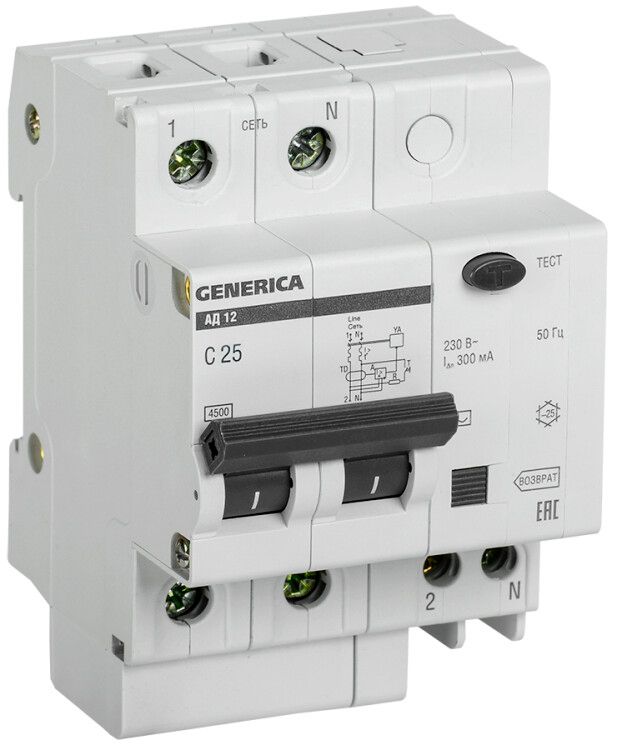

Выключатель автоматический дифференциального тока АД12 2п 25А C 300мА тип AC (4 мод) | MAD15-2-025-C-300 GENERICA IEK

Автоматический дифференциальный выключатель АД12 (бренды GENERICA и IEK, артикул mad15-2-025-c-300) сочетает функции защиты от утечек тока, перегрузок и коротких замыканий в одном устройстве на DIN-рейку. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, где требуется надёжная защита от поражения током и возгорания из-за повреждённой изоляции.

Назначение и область применения

АД12 предназначен для защиты электрических цепей переменного тока от:

• утечек тока величиной 300 мА - предотвращает возгорание из-за повреждения изоляции проводов;
• перегрузок и коротких замыканий - защищает проводку и оборудование от перегрева и механических повреждений;
• поражения электрическим током - особенно важно в помещениях с повышенной влажностью или доступом посторонних лиц.

Используется в щитах квартир, офисов, производственных участков, складов и других объектов с однофазными нагрузками до 25 А. Применяется там, где необходима фильтрация малых утечек, не вызывающих срабатывания УЗО на 30 мА, но достаточных для начала теплового разрушения изоляции.

Технические характеристики

• Номинальное напряжение: 230 В AC - работает в сетях с переменным током 50 Гц, соответствует стандартам РФ и ЕС.
• Номинальный ток: 25 А - допустимый постоянный ток через устройство без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам, срабатывает при превышении этого значения.
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно, что обеспечивает полную отсечку цепи.
• Тип тока утечки: AC - реагирует только на синусоидальные утечки (стандартные для бытовой сети), не сработает на импульсные или постоянные утечки.
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины.
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает термическое воздействие на провода.
• Модульная ширина: 3,4 модуля - занимает место в щите шириной 54 мм (по стандарту EN 60947).
• Глубина монтажа: 75 мм - требует свободного пространства за DIN-рейкой для правильной установки.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупных предметов, но не от пыли и влаги - устанавливается только внутри закрытых щитов.
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации.
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазой, исключает опасность сохранения потенциала на нагрузке после отключения.

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки требуется минимум 3,4 модуля свободного места в щите. Обязательно соблюдать полярность: входные клеммы помечены L/N, выходные - T/L, T/N. Нельзя использовать в цепях с постоянным током или с частотой выше 50 Гц. Подключение выполняется гибкими или многожильными проводами сечением до 16 мм2. После монтажа проверьте работоспособность кнопкой «Тест» - она имитирует утечку тока и должна вызвать отключение.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствие классу токоограничения 3 и отключающей способности 4,5 кА гарантирует безопасность при аварийных режимах. Устройство не предназначено для работы в условиях взрывоопасной среды, открытого воздуха или мест с постоянной влажностью выше 85%. IP20 не позволяет устанавливать его вне электрошкафа даже под навесом.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование.
• Коммутируемый ноль повышает безопасность при обслуживании - полностью отключает цепь.
• Характеристика C позволяет применять в цепях с двигателями и другим оборудованием с высоким пусковым током.
• Уставка 300 мА оптимальна для противопожарной защиты - не ложно срабатывает при нормальных утечках, но предотвращает нагрев изоляции.
• Срок службы 15 лет и класс 3 токоограничения обеспечивают долгую и надёжную работу.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц.
• Не реагирует на постоянные или импульсные утечки - не подходит для оборудования с выпрямителями (например, светодиодные светильники с драйверами, компьютеры).
• IP20 запрещает установку во влажных, пыльных или наружных помещениях - только в герметичных щитах.
• Не рекомендован для цепей с емкостными нагрузками > 10 мкФ - возможны ложные срабатывания.
• Не используется в системах TN-C - требует отдельного PE-проводника (TN-S, TT).

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает пожар при пробое изоляции в стиральной машине или бойлере.
• Щит на этаже многоэтажного дома - один АД12 защищает несколько комнат, снижая количество УЗО в щите.
• Цепь питания насоса или компрессора в промышленном помещении - благодаря характеристике C не срабатывает при пуске.
• Распределительный щит торгового центра - защита освещения и слаботочного оборудования от прогрессирующего старения изоляции.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимальное сечение 16 мм2, меньшие - лучше зажимаются.
• Не используйте АД12 вместо УЗО на 30 мА для защиты человека - он не спасёт от удара током, только от пожара.
• При групповой защите нескольких контуров - убедитесь, что суммарная утечка всех потребителей не превышает 300 мА.
• Проверяйте кнопку «Тест» хотя бы раз в месяц - это единственный способ убедиться в работоспособности устройства без специнструментов.
• При замене - выбирайте аналог с тем же типом тока утечки (AC) и характеристикой (C); замена на B-характеристику может вызывать ложные отключения.
• Учитывайте глубину монтажа 75 мм - при плотной сборке щита может потребоваться увеличение его размера.
