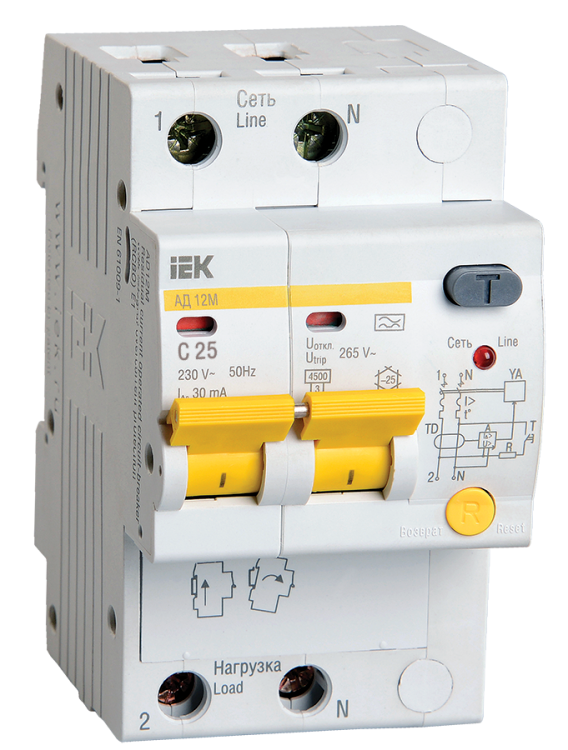

Выключатель автоматический дифференциального тока 2п C 25А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-025-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 50 Гц. Артикул mad12-2-025-c-030.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками через поврежденную изоляцию, и предотвращает аварии из-за перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах цехов, насосных станциях и других местах с высокой нагрузкой и риском электротравм. Устройство работает в сетях с напряжением 230 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 25 А — допустимый постоянный ток без срабатывания
• Дифференциальный ток срабатывания: 30 мА — чувствительность к утечкам, достаточна для защиты человека
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Тип дифференциального тока: A — реагирует на переменный и импульсный ток утечки (например, от частотных преобразователей)
• Номинальная отключающая способность: 4,5 кА — способен отключить даже мощное КЗ
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип тока: AC — только переменный ток
• Напряжение: 230 В
• Частота: 50 Гц
• Степень защиты: IP20 — защита от прикосновений пальцев, не предназначено для влаги и пыли
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм² — позволяет подключать толстые жилы
• С коммутируемым нейтральным проводником: да — ноль тоже отключается при срабатывании
• Диапазон температур: от -25 °C до +40 °C — работает в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Глубина монтажа: 72,5 мм — требуется место в щите для глубокой установки
• Работоспособность при низком напряжении: сохраняется при падении до 50 В

Совместимость и монтаж

АД-12М монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное пространство глубиной не менее 72,5 мм. Устройство совместимо с другими компонентами серии KARAT от IEK. Подключение кабелей осуществляется зажимами на входе/выходе — максимальное сечение 35 мм². Разрешено одновременное подключение двух проводников (шины или гибких кабелей) к каждому зажиму. Нейтральный проводник коммутируется — при срабатывании он полностью отключается, что соответствует требованиям безопасности.

Безопасность и стандарты

АД-12М соответствует следующим нормативным документам: ГОСТ Р 51326.1, ГОСТ Р 51326.2.1, ТУ 3422-033-18461115-2010. Соответствие гарантирует надежность срабатывания при утечке 30 мА и соответствие международным требованиям к устройствам защитного отключения (УЗО). Степень загрязнения 2 — устройство рассчитано на работу в обычных промышленных условиях без значительного скопления пыли и влаги. Индикатор срабатывания показывает причину отключения — дифференциальный ток или сверхток. Отдельный светодиод указывает на включенное состояние устройства.

Преимущества

• Объединяет функции УЗО и автомата — экономит место в щите и упрощает схему
• Защита от сверхтоков в обоих полюсах — повышает надежность при КЗ
• Поддержка импульсных утечек типа A — идеально для оборудования с частотными преобразователями
• Возможность двойного подключения — удобно при использовании шинных систем
• Работоспособность при низком напряжении (до 50 В) — не теряет контроль при просадках
• Яркая индикация состояния — легко определить причину отключения без тестера

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный (AC)
• IP20 — нельзя использовать во влажных, запыленных или наружных установках без дополнительной защиты
• Температурный диапазон ограничен: ниже -25 °C возможны отказы; выше +40 °C — снижение срока службы
• Не рекомендуется для бытовых квартир — лучше подходят устройства с более высокой степенью защиты (IP44+)
• Не защищает от перенапряжений — требует отдельной защиты (грозоразрядники, стабилизаторы)

Примеры использования

• Щит управления станком с ЧПУ — защита от утечек через изоляцию двигателя
• Распределительный щит цехового конвейера — предотвращение пожара при пробое изоляции
• Питание насосной группы — защита от токов утечки в кабеле, проложенном в сыром помещении
• Система освещения на производстве с LED-светильниками и драйверами — тип A реагирует на импульсы драйверов

Практические советы

• При монтаже проверьте, чтобы глубина щита была больше 72,5 мм — иначе крышка не закроется
• Используйте кабель сечением не более 35 мм² — большие жилы не войдут в зажимы
• При подключении нескольких проводов к одному зажиму — убедитесь, что они одинаковой толщины и плотно затянуты
• Проверяйте индикатор после каждого отключения — если горит красный, значит сработала защита от утечки
• Тестируйте устройство кнопкой “T” ежемесячно — особенно в промышленной среде с высокой нагрузкой
• Не используйте АД-12М вместо обычного автомата — он не заменяет защиту от перенапряжений и скачков
