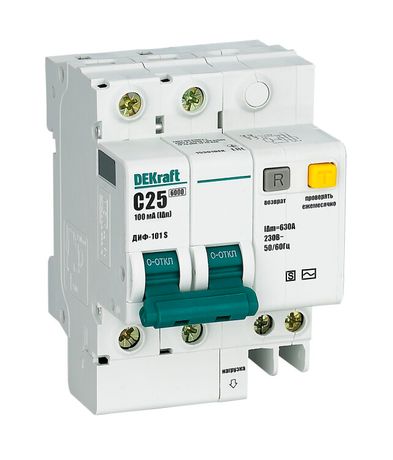

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 25A 100мА селективный S | 15300DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в однофазных цепях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где нужна селективная (выборочная) работа с другими УЗО.

Назначение и область применения

ДИФ-101 S сочетает функции автомата и УЗО: защищает людей от поражения электрическим током при утечках и предохраняет проводку от перегрузок и коротких замыканий. Применяется в сетях переменного тока 220 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - когда один ДИФ-101 S стоит на входе, а другие УЗО - на группах потребителей. Благодаря селективному исполнению он не отключается при срабатывании нижестоящих УЗО, обеспечивая бесперебойную работу других линий.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка на цепь
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам, достаточная для защиты группы circuit’ов, но не для отдельных розеток (для них лучше 30 мА)
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на импульсные или постоянные)
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении, повышает безопасность
• Напряжение: 220 В - работает в бытовых и аналогичных сетях
• Частота: 50/60 Гц - совместим с любыми стандартными сетями
• Ширина: 3,5 модуля (63 мм) - занимает место на DIN-рейке
• Глубина монтажа: 73 мм - требует свободного пространства внутри щита
• Степень защиты IP20 - не защищен от воды и пыли, предназначен только для внутренней установки в закрытые щиты
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не сработает при обрыве ноля

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки необходимо освободить 3,5 модулей места. Монтаж выполняется с помощью зажимов на задней части корпуса - никаких дополнительных креплений не требуется. Обязательно соблюдайте полярность: L и N должны быть подключены правильно, иначе защита не будет работать. Нельзя использовать ДИФ-101 S в сетях с постоянным током или напряжением выше 220 В. Также не рекомендуется применять его в качестве единственного устройства защиты на одной розеточной группе - из-за высокого порога утечки (100 мА) он не обеспечивает достаточную защиту человека.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Электронный тип защиты делает его более точным, чем электромеханический, но менее надежным при аварийном обрыве нулевого провода - в этом случае защита от утечек прекращается. Для максимальной безопасности рекомендуется использовать в паре с аппаратом защиты нуля (например, реле контроля нуля) или в сетях с глухозаземленной нейтралью TN-S/TN-C-S.

Преимущества

• Объединяет два типа защиты (УЗО + автомат) в одном устройстве - экономит место в щите
• Селективность позволяет избежать массового отключения при локальных отказах
• Коммутируемый ноль снижает риск возникновения потенциала на оборудовании при отключении
• Электронный блок обеспечивает стабильную работу даже при колебаниях напряжения
• Подходит для мощных нагрузок благодаря характеристике C

Ограничения применения

• Не подходит для защиты отдельных розеток - 100 мА слишком большой порог для человеческой безопасности
• Не работает при обрыве нулевого провода - электронная система теряет питание
• Реагирует только на переменные утечки (тип AC), не защищает от постоянных или импульсных токов утечки
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах
• Не предназначена для работы в сетях с напряжением выше 220 В

Примеры использования

• Входной автомат в щите квартиры - защищает всю домашнюю сеть от утечек и перегрузок
• На линии питания котельной, насосной станции или гаражного оборудования с двигателями
• Как верхний уровень в двухуровневой системе защиты: ДИФ-101 S на входе, а 30 мА УЗО - на розеточных группах
• В административных зданиях, офисах, торговых площадях - для защиты групповых линий

Практические советы

• Выбирайте ДИФ-101 S только для защиты целых групп, а не отдельных приборов - для розеток используйте УЗО с 30 мА
• Перед первым запуском обязательно нажмите кнопку «Т» для проверки работоспособности
• Проверьте, что ноль подключен к контакту N, а не к L - неверное подключение сделает защиту бесполезной
• Учитывайте глубину монтажа (73 мм): убедитесь, что в щите достаточно места за рейкой
• Если в вашей сети часто бывают скачки напряжения или обрывы нуля - рассмотрите возможность установки дополнительного реле контроля нейтрали
• ДИФ-101 S от DEKraft - надежное решение для проектов, где важна селективность и компактность. Он не заменяет УЗО 30 мА, но отлично дополняет их в сложных схемах.
