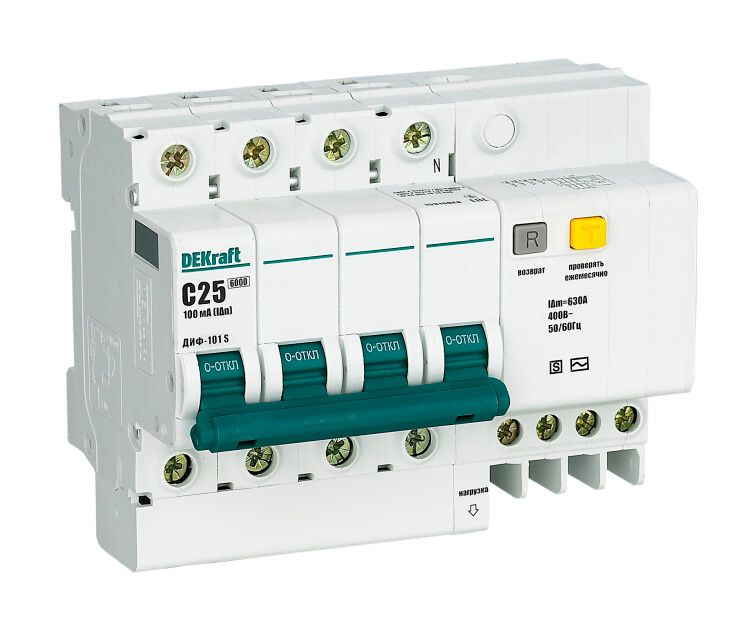

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 25A 100мА селективный S | 15310DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных цепях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где нужна селективная (выборочная) защита.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предохраняет проводку от повреждений из-за перегрузок и коротких замыканий. Применяется в сетях переменного тока 220/400 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - когда важно, чтобы сработал только аварийный участок, а не весь щит.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам, при которой происходит отключение (не менее 50 мА, но не более 100 мА);
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (типичны для бытовой и промышленной техники);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно;
• С коммутируемым нейтральным проводником - ноль также размыкается при отключении, что повышает безопасность;
• Номинальное напряжение: 220 В - рассчитан на однофазную и трёхфазную сети с рабочим напряжением до 400 В;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Модульная ширина: 6,5 модулей (18 мм каждый) - занимает 117 мм по ширине на DIN-рейке;
• Глубина монтажа: 73 мм - минимальное расстояние от лицевой панели щита до задней стенки устройства;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов;
• Тип защиты: электронный блок дифференциальной защиты - работает даже при отсутствии напряжения питания (напряжение на входе есть, но питание самого УЗО не требуется);
• Селективный - имеет выдержку времени перед отключением, чтобы не срабатывать при кратковременных импульсах утечки и обеспечивать координацию с другими УЗО выше по цепи.

Совместимость и монтаж

ДИФ-101 S устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа необходимо соблюдать порядок подключения: фазы L1–L3 и N подводятся сверху, выход - снизу. Нейтральный проводник обязательно подключается через контакты устройства - он коммутируется. Монтаж возможен только в сухих помещениях, внутри металлических или пластиковых щитах с классом защиты не ниже IP54. Не допускается установка в условиях повышенной влажности, прямого попадания воды или пыли. Перед подключением проверьте соответствие сечения кабеля: для 25 А рекомендовано медное сечение не менее 4 мм2.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Электронный тип дифференциальной защиты гарантирует работу даже при обрыве нулевого провода. Устройство прошло испытания на механическую прочность, термическую стойкость и надёжность срабатывания. Категория “селективный” позволяет использовать его в качестве верхнего уровня защиты в многоуровневых системах, снижая риск массового отключения всей системы.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите;
• Селективность исключает ложные отключения других групп при кратковременных утечках;
• Коммутируемый ноль повышает уровень безопасности при обслуживании и ремонте;
• Электронный блок защиты не зависит от внешнего питания - работает при любых условиях сети;
• Характеристика C оптимальна для оборудования с высокими пусковыми токами - не будет ложных срабатываний при запуске двигателей;
• Широко распространённый формат (6,5 мод.) легко заменить аналогом при необходимости.

Ограничения применения

• Не предназначен для сетей постоянного тока - только переменный ток 50/60 Гц;
• Не реагирует на постоянные токи утечки (например, от импульсных БП) - для таких случаев нужны типы A или B;
• IP20 не допускает установку вне закрытого щита - нельзя использовать на улице, в сырых помещениях без защиты;
• Не подходит для цепей с частотой выше 60 Гц или напряжением выше 400 В;
• При длительном превышении тока 25 А устройство может перегреваться - не используйте для нагрузок близких к предельным без учёта температурного режима щита.

Примеры использования

• Защита группы мощных станков на производстве - двигатель с пуском 100–150 А, но номиналом 20–22 А;
• Щит этажный в многоквартирном доме - селективный уровень между главным УЗО 300 мА и групповым 100 мА;
• Распределительный щит офисного здания - защита трёхфазных кондиционеров, серверных стоек и освещения;
• Подстанция малой мощности - где важна селективность и отказоустойчивость при локальных неисправностях.

Практические советы

• Перед установкой проверьте, что нейтральный проводник не перепутан с заземлением - это вызывает ложные срабатывания;
• При использовании нескольких ДИФ-101 S в одной цепи - убедитесь, что нижестоящие имеют меньший ток утечки (например, 30 мА), а этот - 100 мА - так сохранится селективность;
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - перегрев снижает срок службы;
• Проверяйте работоспособность кнопкой «Т» ежемесячно - она моделирует утечку и тестирует механизм отключения;
• При замене старого УЗО - убедитесь, что новое устройство точно соответствует по ширине (6,5 мод.), глубине (73 мм) и типу клемм - иначе потребуется доработка щита.
