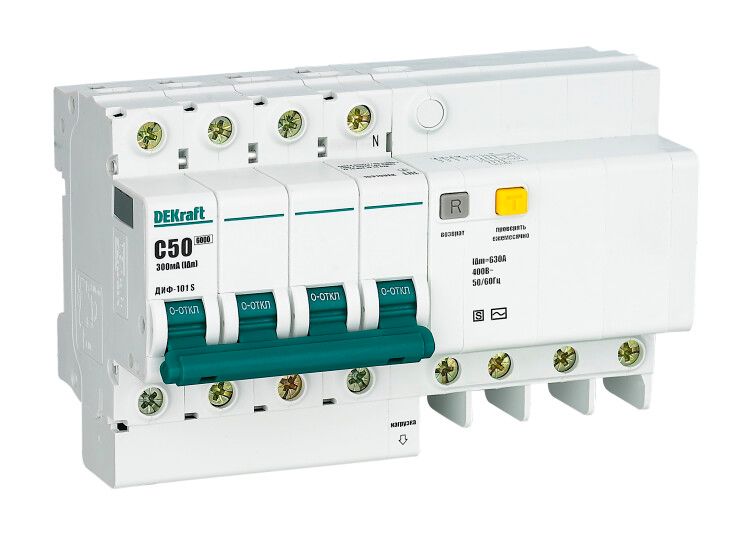

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 50A 300мА селективный S | 15318DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях 230/400 В. Подходит для установки в распределительных щитах, особенно там, где важна избирательность срабатывания - чтобы при аварии не отключалась вся цепь.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предохраняет проводку от повреждений при перегрузках и коротких замыканиях. Применяется в трёхфазных сетях с нулевым проводником - например, в жилых домах, офисах, производственных помещениях с оборудованием на 400 В. Особенно эффективен в системах со ступенчатой защитой: когда один ДИФ-101 S стоит на входе, а другие УЗО - на группах, чтобы при утечке в одной ветви не отключалась вся система.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без отключения
• Дифференциальный ток утечки: 300 мА (0,3 А) - срабатывает при утечке выше этой величины
• Номинальное напряжение: 230/400 В - работает в однофазной (230 В) и трёхфазной (400 В) сети
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для оборудования с пусковыми токами (электродвигатели, насосы, компрессоры)
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и промышленных объектов)
• С коммутируемым нейтральным проводником - ноль размыкается при отключении, что повышает безопасность
• Селективный - имеет задержку по времени срабатывания (до 130 мс), чтобы не конфликтовать с более чувствительными УЗО ниже по цепи
• Степень защиты IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Ширина: 8 модулей (144 мм) - занимает место на DIN-рейке
• Глубина монтажа: 73 мм - требует достаточного пространства внутри щита

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку типа TS35. Для установки нужен свободный участок шириной 8 модулей. Нейтральный проводник подключается к клемме, помеченной буквой N - он разрывается при отключении, как и фазы. Обязательно соблюдать полярность: L1–L3 и N должны быть подключены правильно, иначе защита не будет работать. Устройство совместимо с любыми автоматическими выключателями и УЗО других производителей, если они установлены ниже по схеме. Не рекомендуется использовать с генераторами или источниками бесперебойного питания без проверки формы выходного сигнала - возможны ложные срабатывания.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Электронный блок дифференциальной защиты обеспечивает надёжное срабатывание даже при снижении напряжения в сети. Устройство не содержит механических элементов, чувствительных к вибрациям, что делает его устойчивым в условиях промышленных помещений.

Преимущества

• Объединяет два функционала - УЗО и автомат - экономит место в щите
• Селективность позволяет сохранять питание на других участках при локальных утечках
• Размыкание ноля повышает уровень безопасности при обслуживании
• Электронный тип защиты работает при низком напряжении, в отличие от электромеханических аналогов
• Характеристика C подходит для промышленного оборудования с высокими пусковыми токами

Ограничения применения

• Не предназначен для использования во влажных средах - IP20 не защищает от брызг и влаги
• Не реагирует на постоянный ток утечки (DC) - не подходит для систем с солнечными панелями или преобразователями частоты без дополнительной защиты
• Не следует применять в сетях с высоким уровнем гармоник (>10%) - возможны ложные срабатывания
• Требует стабильного напряжения: при длительном падении ниже 180 В может терять чувствительность
• Не используется в качестве единственного УЗО в квартире - для защиты человека лучше подходят 30 мА, а не 300 мА

Примеры использования

• Главный ввод в многоквартирный дом - защищает всю проводку от утечек, не вызывая массового отключения
• Щит на производстве с несколькими станками - селективность позволяет отключить только проблемную линию
• Котельная или насосная станция - защита двигателей мощностью до 11 кВт с учётом пусковых токов
• Распределительный щит торгового центра - вместо двух отдельных устройств (автомат + УЗО) используется один ДИФ-101 S

Практические советы

• Перед установкой проверьте, что глубина щита минимум 80 мм - ДИФ-101 S выступает на 73 мм
• Подключайте ноль строго к клемме N, не путайте с заземлением - это критично для работы
• Проверяйте работу кнопкой “T” ежемесячно - она имитирует утечку и тестирует исправность
• Если в щите много устройств, расположите ДИФ-101 S ближе к верхней части рейки - так удобнее доступ к кнопке тестирования
• Для защиты человека используйте дополнительно УЗО с 30 мА на розеточные группы - этот аппарат рассчитан на пожарную безопасность, а не на спасение жизни
• Не устанавливайте рядом с источниками сильных электромагнитных помех - например, возле частотных преобразователей
