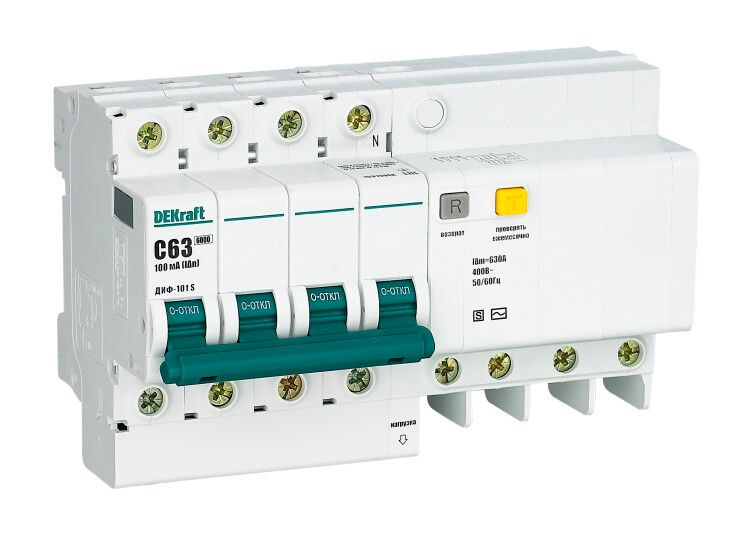

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 63A 100мА селективный S | 15314DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft — устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях. Подходит для установки в распределительных щитах, особенно там, где важна избирательность срабатывания — чтобы не отключались все цепи при одной утечке.

Назначение и область применения

ДИФ-101 S сочетает функции автомата и УЗО: защищает людей от поражения током при утечке и предохраняет проводку от перегрузок и коротких замыканий. Применяется в трёхфазных сетях 220/380 В, где есть необходимость в селективной (выборочной) защите — например, в промышленных объектах, жилых комплексах, административных зданиях. Особенно эффективен в многоступенчатых системах: когда один ДИФ-101 S стоит на входе, а более чувствительные УЗО — на группах.

Технические характеристики

• Номинальный ток: 63 А — выдерживает постоянную нагрузку до этого значения без отключения
• Дифференциальный ток утечки: 100 мА — срабатывает при утечке выше этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (типичен для бытовой и промышленной техники)
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при КЗ до 6000 А
• Количество полюсов: 4 — защищает три фазы и ноль одновременно
• Работает с коммутируемым нулём — нейтраль также размыкается при отключении
• Напряжение: 220 В (работает в сети до 400 В между фазами)
• Частота: 50/60 Гц — совместим с сетями России и большинства стран
• Ширина: 8 модулей (144 мм) — занимает место на DIN-рейке
• Глубина монтажа: 73 мм — требует достаточного пространства внутри щита
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Тип защиты: электронный блок дифференциальной защиты — работает при наличии питания, не срабатывает при обрыве нуля
• Селективный — имеет задержку по времени срабатывания (до 0,3 с), что позволяет координировать работу с нижестоящими УЗО

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для установки потребуется свободное место: 8 модулей (144 мм) по ширине и минимум 73 мм глубины в щите. Подключение выполняется согласно схеме на корпусе: L1–L3, N — входные и выходные клеммы помечены. Ноль обязательно подключается через аппарат — он коммутируемый. Монтаж допускается только в закрытых щитах с защитой от внешних воздействий. Не устанавливайте в условиях повышенной влажности, запылённости или температур ниже -5 °C и выше +40 °C.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2. Электронный блок обеспечивает надёжное срабатывание при утечках, но не работает при отсутствии напряжения на питании (например, при обрыве нуля). Это важно учитывать при проектировании — в таких случаях рекомендуется использовать механические УЗО или резервирование.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе — экономит место в щите
• Селективность снижает количество ложных отключений в сложных системах
• Электронный механизм обеспечивает точное срабатывание при 100 мА
• Подходит для мощных трёхфазных нагрузок благодаря характеристике C и току 63 А
• Коммутируемый ноль повышает безопасность при обслуживании

Ограничения применения

• Не подходит для помещений с высокой влажностью или пылью — IP20 не обеспечивает защиту от жидкости
• Не сработает при обрыве нулевого провода — электронный блок теряет питание
• Не предназначен для защиты от импульсных токов утечки (например, от сварочных аппаратов или частотных преобразователей) — тип AC не реагирует на пульсирующий постоянный ток
• Не используется в системах TN-C — требует отдельного PE и N проводников
• Не рекомендован для установки вне щитов — нужна защита от механических повреждений

Примеры использования

• Главный ввод в многоквартирном доме — защищает всю квартиру от утечек, не вызывая массового отключения при сбое в одной розетке
• Щит на производстве: управление станком с двигателем 4 кВт — защита от перегрузки и утечки
• Распределительный щит офисного здания — селективный уровень перед нижестоящими 30 мА УЗО
• Система освещения и розеток в цеху — совмещённая защита для трёх фаз и ноля

Практические советы

• Перед установкой проверьте, что в вашей сети есть отдельный PEN-проводник — ДИФ-101 S требует системы TN-S или TN-C-S
• При использовании нескольких селективных устройств соблюдайте временные интервалы: верхний — 0,3 с, нижний — 0,1 с
• Не используйте этот ДИФ-101 S вместо обычного УЗО 30 мА на розетках — он слишком малочувствителен для защиты человека
• Проверяйте работоспособность кнопкой “Т” ежемесячно — даже при отсутствии утечки
• При замене старого УЗО на ДИФ-101 S учтите, что новое устройство займёт больше места — подготовьте щит заранее
• Для систем с частотными преобразователями или сваркой выбирайте тип A или B — здесь AC недостаточно
