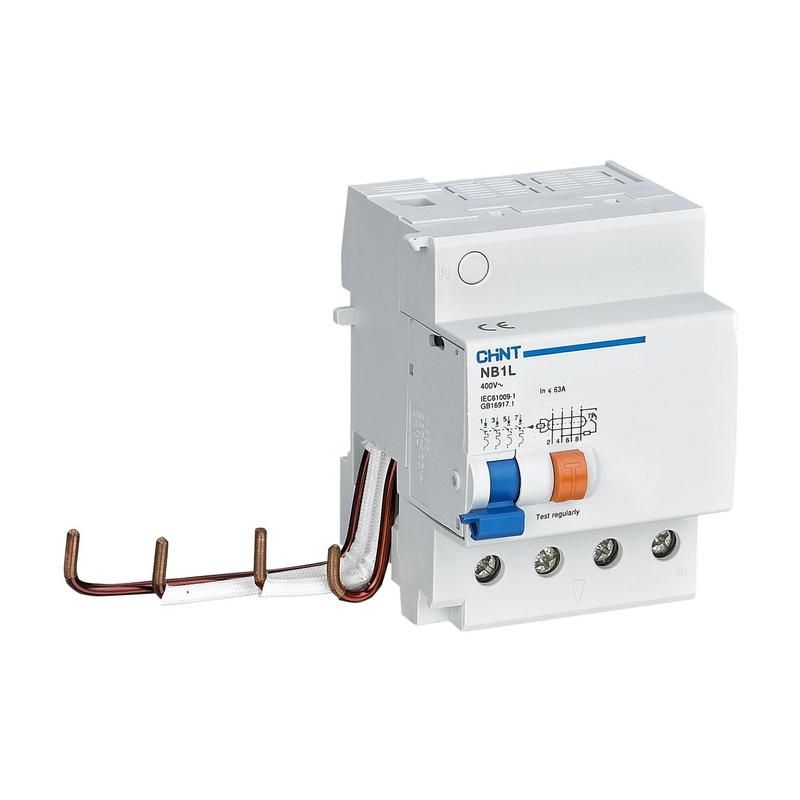

Выключатель автоматический дифференциального тока NB1L-63 4P C63 100mA тип AC 6kA (R) | 198417 CHINT

Автоматический выключатель дифференциального тока NB1L-63(R) с номинальным током 63 А и чувствительностью 100 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в четырёхполюсных трёхфазных сетях. Этот аппарат серии NB1L-63 от бренда CHINT подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока NB1L-63(R) предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, предотвращения возгораний из-за утечек тока, а также для защиты оборудования от перегрузок и коротких замыканий. Применяется в трёхфазных сетях переменного тока 400 В с частотой 50/60 Гц. Подходит для установки в распределительных щитах производственных цехов, офисных зданий, торговых комплексов и многоквартирных домов, где требуется надёжная защита всей трёхфазной нагрузки.

Технические характеристики

• Номинальный ток: 63 А
• Номинальный ток утечки: 0,1 А (100 мА)
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока
• Номинальное напряжение: 400 В
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Частота: 50/60 Гц
• Модульная ширина: 7,5 модулей (33,75 мм)
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности
• Конструкция: электромеханическая - работает без внешнего питания, надёжна даже при отсутствии напряжения
• Индикация: окно показывает положение контактов (включено/выключено)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - с нижней стороны, что соответствует современным нормам безопасности. Для правильной установки важно соблюдать полярность: фазы L1–L3 и ноль N должны быть подключены строго согласно маркировке на корпусе. Выключатель автоматический дифференциального тока NB1L-63(R) совместим со всеми стандартными щитами, рассчитанными на 7,5 модулей. Убедитесь, что свободное место в щите позволяет установить аппарат с достаточным зазором для теплоотвода и обслуживания.

Безопасность и стандарты

Выключатель NB1L-63(R) соответствует требованиям международных стандартов IEC 61009-1 и GOST R 50807. Электромеханическая конструкция гарантирует работу без зависимости от сети, что повышает надёжность при авариях. Наличие тестовой кнопки позволяет ежемесячно проверять исправность дифференциальной защиты - рекомендовано выполнять эту процедуру в соответствии с ПУЭ.

Преимущества

• Электромеханическая схема - работает даже при отсутствии напряжения в сети, в отличие от электронных аналогов
• Высокая отключающая способность (6 кА) - подходит для мест с высокой вероятностью КЗ
• Характеристика «C» - идеально для нагрузок с пусковыми токами: двигатели, насосы, вентиляторы
• Чёткая индикация положения контактов - легко определить, сработал ли аппарат
• Универсальная сборка - совместим с большинством щитов и клеммниками

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• Защита от утечек действует только на синусоидальные токи (тип AC); не реагирует на пульсирующие постоянные токи (например, от выпрямителей)
• Степень защиты IP20 исключает использование во влажных помещениях без дополнительной защиты (коробов, герметичных щитов)
• Не предназначен для частого включения/отключения - максимальная частота 120 циклов в час
• Не имеет функции удалённой сигнализации - для этого требуются дополнительные модули (XF9, XF9J, S9, V9)

Примеры использования

• Главный входной автомат в трёхфазном щите многоэтажного дома
• Защита группы мощных станков на производстве (ток 63 А, пусковые токи типа C)
• Щит управления конвейерной линией с несколькими электродвигателями
• Распределительный щит торгового центра с трёхфазной нагрузкой и необходимостью защиты от утечек

Практические советы

• Перед монтажом проверьте соответствие номинала тока утечки (100 мА) требованиям проекта - для бытовых помещений часто используют 30 мА, здесь же 100 мА подходит для групповых щитов
• Обязательно используйте тестовую кнопку один раз в месяц - это законодательно закреплённая практика
• При установке в щит с ограниченным пространством учтите ширину 7,5 модулей - не забудьте про зазоры для вентиляции
• Если нужна сигнализация срабатывания - выбирайте модификацию с дополнительными контактами XF9J
• Не путайте с обычными автоматами: NB1L-63(R) - это именно дифференциальный выключатель, он защищает не только от КЗ, но и от утечек
