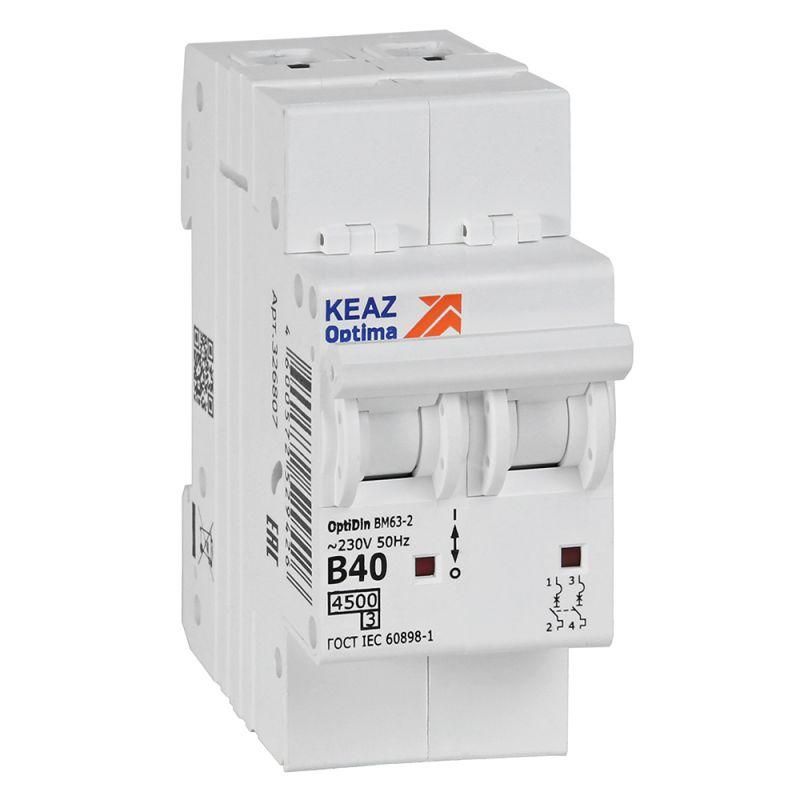

Выключатель автоматический двухполюсный 40А B 4,5кА AC OptiDin BM63-2B40-4,5-УХЛ3 - 329514 КЭАЗ

Автоматический выключатель модульный двухполюсный 40А B 4,5кА AC (BM63-2B40-4,5-УХЛ3) от КЭАЗ предназначен для защиты бытовых и распределительных электросетей от перегрузок и коротких замыканий. Этот выключатель — часть серии OptiDin BM63, рассчитан на работу в щитах квартир, этажей и жилых домов, обеспечивает надёжное отключение при аварийных ситуациях и совместим с DIN-рейкой.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А B 4,5кА AC (BM63-2B40-4,5-УХЛ3) защищает одновременно фазу и ноль в однофазных сетях 230 В. Он применяется там, где требуется точная защита от перегрузок и кратковременных бросков тока — например, в группах розеток, освещения, бытовой техники. Подходит для установки в распределительных, этажных и квартирных щитах. Устройство допускает до 30 операций включения/отключения в сутки, что соответствует обычным условиям эксплуатации в жилых зданиях.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам и пусковым токам (например, от ламп накаливания, бытовых приборов); срабатывает при токе 3–5 крат от номинала.
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц.
• Номинальная отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины.
• Сечение провода: 1–25 мм² — подходят медные провода этого сечения для подключения.
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую нагрузку на проводку при КЗ.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли — используется только внутри щита.
• Рабочая температура: от –70 °C до +60 °C — позволяет использовать в холодных помещениях, включая неотапливаемые.
• Ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке.
• Глубина монтажа: 75 мм — требуемый запас пространства за щитом.
• Коммутируемый нейтральный проводник: да — выключатель размыкает и фазу, и ноль одновременно, повышая безопасность.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А B 4,5кА AC (BM63-2B40-4,5-УХЛ3) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением 1–25 мм². Обязательно соблюдать момент затяжки — недостаточно плотный контакт вызывает нагрев, слишком сильный — повреждает зажим. Выключатель совместим со всеми устройствами серии OptiDin BM63 и BM125, легко интегрируется в существующие щиты. Дополнительно можно установить сигнализатор положения, дистанционное управление или блокировочные устройства — опция доступна.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Категория перенапряжения IV — означает, что он устойчив к скачкам напряжения, типичным для входных линий в здание. Степень загрязнения 2 — допустимо использование в помещениях с умеренной пылью и влажностью, но не в сырых или грязных условиях вне щита. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным перенапряжениям, например, от молний или включения мощных двигателей.

Преимущества

• Двухполюсное отключение — полностью разрывает цепь, исключая опасность сохранения потенциала на нулевом проводе.
• Характеристика B — идеально подходит для бытовых нагрузок с пусковыми токами (холодильники, насосы, светильники).
• Класс 3 токоограничения — минимизирует риск возгорания проводки при КЗ.
• Работает при экстремальных температурах — подходит даже для неотапливаемых помещений.
• Изготовлен в России (КЭАЗ) — гарантированное качество сборки и долгий срок службы.

Ограничения применения

• Не предназначен для трёхфазных систем — только для 230 В однофазных цепей.
• IP20 не защищает от влаги — нельзя устанавливать в ванных комнатах, на улице или в сырых подвалах без герметизации щита.
• Не рекомендован для частого ручного включения/отключения (более 30 раз в день) — это сокращает срок службы механизма.
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, большие двигатели) — для них нужна характеристика C или D.

Примеры использования

• Защита группы розеток в кухне или гостиной.
• Отдельный автомат для стиральной машины, бойлера или кондиционера.
• Щит на этаже многоквартирного дома — распределение питания по квартирам.
• Вводной автомат в распределительном щите частного дома (при условии, что суммарная нагрузка не превышает 40 А).

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение вводного кабеля было не менее 6 мм² (для 40 А по таблицам ПУЭ).
• При монтаже в щиту оставляйте свободное место вокруг — не закрывайте выключатель другими элементами, чтобы обеспечить теплоотвод.
• Если в вашем доме часто выбивает автоматы — возможно, стоит пересмотреть нагрузку или выбрать характеристику C вместо B.
• Для удобства обслуживания используйте маркировочные этикетки — особенно важно, когда несколько автоматов установлены рядом.
• Автоматический выключатель модульный двухполюсный 40А B 4,5кА AC (BM63-2B40-4,5-УХЛ3) имеет сертификаты КЭАЗ — храните документацию на случай проверки.
