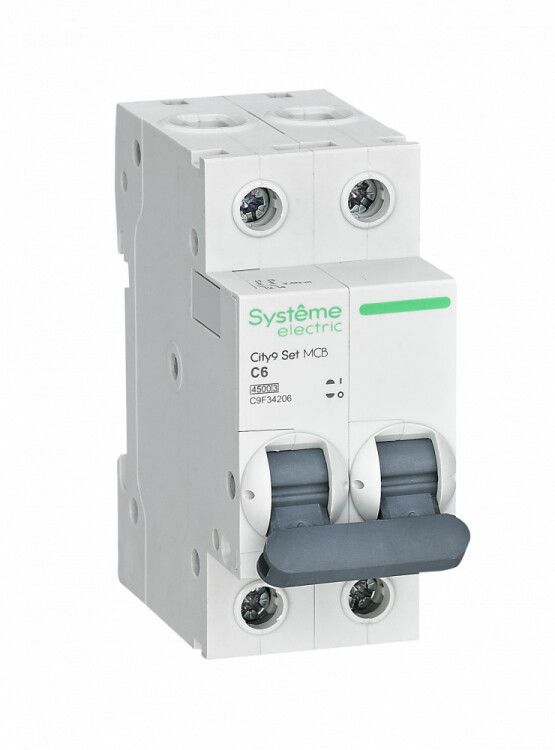

Выключатель автоматический модульный 2п C 6А 4.5кА City9 Set 230В SE C9F34206 APC

Автоматический выключатель модульный двухполюсный 6А С 4.5кА 230В от бренда Systeme Electric (арт. c9f34206) предназначен для защиты бытовых и легкопромышленных цепей от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с системой City9 SET и подходит для установки в распределительных щитках.

Назначение и область применения

Этот двухполюсный автомат защищает однофазные электрические сети напряжением до 230 В переменного тока. Подходит для защиты групповых линий освещения, розеточных контуров, бытовых приборов и оборудования с умеренным пусковым током - например, холодильников, насосов, маломощных станков. Наличие коммутируемого нейтрального проводника позволяет полностью отключать цепь, что важно для безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 230 В (рабочее); 440 В (изоляционное - предельное напряжение, которое не повредит изоляцию)
• Количество полюсов: 2 - одновременно отключаются фаза и ноль
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала; оптимальна для нагрузок с умеренным пуском
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который автомат может безопасно отключить
• Частота: 50–60 Гц - работает в сетях России и Европы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначена для внутренней установки в сухих помещениях
• Ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимальной глубины щита
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Способ монтажа: на DIN-рейку типа TS35
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временного конденсата

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 6А С 4.5кА 230В (c9f34206) совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в щитки серии City9 SET и аналогичные модели других производителей. Для подключения используются медные жилы сечением до 2,5 мм2. Клеммы обеспечивают надежный зажим без необходимости затяжки усилием - достаточно плотного введения провода до щелчка. Обратите внимание: автомат имеет коммутируемый нейтральный проводник - значит, он отключает и фазу, и ноль одновременно, что соответствует требованиям ПУЭ для некоторых типов нагрузок.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированным клеммам и закрытому механизму. Ударопрочный корпус из термостойкого пластика с шестью металлическими заклепками увеличивает механическую прочность и долговечность. Класс токоограничения 3 снижает риск возгорания при аварии.

Преимущества

• Комбинированное отключение фазы и нуля - повышает безопасность при ремонте
• Механизм “мгновенной коммутации” - обеспечивает быстрое и надежное отключение даже при слабом контакте
• Защита клемм от попадания проводов в заклеммное пространство - снижает риск короткого замыкания при неквалифицированном монтаже
• Небольшая глубина (45 мм) - удобен для компактных щитков
• Совместимость с сериями City9 SET - легко заменяется на аналогичные устройства одной системы

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Характеристика C не подходит для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания при пуске
• Не используется в сетях постоянного тока - только переменный ток 50–60 Гц
• Максимальное сечение провода - 2,5 мм2; более толстые жилы не войдут в клеммы

Примеры использования

• Щиток квартиры - защита группы розеток на кухне или в ванной
• Подъездный щит - отключение света на этаже
• Малый офис - питание компьютеров, принтеров, зарядных устройств
• Гараж или мастерская - защита освещения и маломощного электроинструмента

Практические советы

• При замене автомата проверьте соответствие номинального тока - 6 А слишком мало для плиты или водонагревателя, но идеально для освещения
• Обязательно используйте провода сечением 1,5–2,5 мм2 - меньшее сечение перегреется, большее не поместится в клеммах
• При сборке щита соблюдайте порядок: фаза - вход в автомат, выход - к нагрузке; ноль - аналогично
• Не забудьте про маркировку - каждый автомат должен иметь четкую этикетку (например, “розетки кухня”)
• Для помещений с высокой влажностью выбирайте автоматы с IP44 и выше - этот модель не подходит
