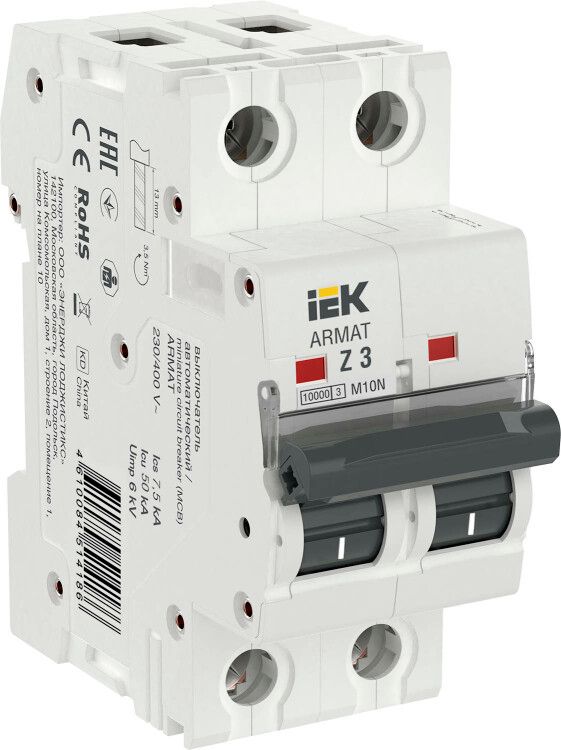

Выключатель автоматический двухполюсный M10N 2P Z 3А 10кА ARMAT | AR-M10N-2-Z003 IEK

Автоматический выключатель двухполюсный модульный M10N Z 3А 10кА от IEK предназначен для защиты бытовых и промышленных электрических цепей с номинальным током до 3 А. Выключатель M10N Z 3А 10кА обеспечивает надёжное отключение при перегрузках и коротких замыканиях, особенно там, где важна точная селективность - например, перед чувствительными устройствами. Артикул ar-m10n-2-z003 входит в серию ARMAT, известную устойчивостью к механическим воздействиям и долгим сроком службы.

Назначение и область применения

Автоматический выключатель M10N Z 3А 10кА используется для защиты групповых и распределительных цепей переменного тока с низкими токами нагрузки. Подходит для установки в щитах жилых домов, офисов, производственных участков и на объектах энергетической инфраструктуры. Особенно эффективен там, где требуется защита электронных устройств - например, компьютеров, систем управления, светодиодного освещения, преобразователей частоты - благодаря характерной Z-характеристике срабатывания.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальное напряжение изоляции (Ui): 500 В - предельное напряжение, которое выдерживает изоляция между токоведущими частями
• Количество полюсов: 2 - защищает фазу и нейтраль одновременно
• Характеристика срабатывания: Z - высокая чувствительность к кратковременным перегрузкам, идеально для электроники; срабатывает при токе 2–3 × In
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не от воды и пыли
• Ширина: 2 модуля (18 мм) - занимает два места в DIN-рейке
• Поперечное сечение провода: 1–25 мм2 - подходит для медных проводов от тонких до мощных
• Рабочий диапазон температур: –5…+40 C - не использовать в неотапливаемых помещениях зимой
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• С коммутируемым нейтральным проводником - нейтраль также отключается при срабатывании, что повышает безопасность при обслуживании
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, блокировки

Совместимость и монтаж

Выключатель M10N Z 3А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или инструментов не требует. Для подключения используйте провода сечением 1–25 мм2. Клеммы рассчитаны на затяжку отверткой с плоским лезвием. Нейтральный проводник также зажимается в клемме - важно не перепутать фазу и ноль при подключении. Совместим со всеми элементами серии ARMAT: другими автоматами, УЗО, реле контроля напряжения. Не сочетается с выключателями других серий без проверки геометрии крепления.

Безопасность и стандарты

Автоматический выключатель M10N Z 3А 10кА соответствует требованиям стандарта IEC 60947-2. Протестирован на соответствие нормам безопасности для электроустановок до 1000 В AC. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Отличается независимым механизмом расцепления - даже при слабом контакте в клеммах выключатель сохраняет функциональность.

Преимущества

• Точная Z-характеристика минимизирует ложные срабатывания при пусковых токах электроники
• Усиленный корпус из самозатухающего пластика устойчив к ударным нагрузкам и перегреву
• Отключение нейтрали повышает безопасность при ремонте - полностью обесточивается цепь
• Поддержка дополнительных модулей позволяет легко расширить функциональность (например, добавить сигнализацию срабатывания)
• Срок службы 15 лет - меньше необходимости в замене по сравнению с бюджетными аналогами

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц
• Не рекомендуется для нагрузок выше 3 А - возможны преждевременные срабатывания
• Работает только при температуре выше –5 C - в холодных щитовых (без отопления) может отказывать
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный аппарат

Примеры использования

• Защита группы розеток в офисе с компьютерами и оргтехникой
• Щитовая на производстве - питание контроллеров, датчиков, маломощных приводов
• Распределительный щит многоквартирного дома - защита цепей LED-освещения и зарядных устройств
• Вводно-распределительные устройства (ВРУ) на объектах ЖКХ и энергетики
• Цепи питания систем видеонаблюдения и связи

Практические советы

• Выбирая автомат M10N Z 3А 10кА, убедитесь, что суммарная нагрузка на цепь не превышает 3 А - лучше считать с запасом 20%
• При подключении проводов сечением больше 10 мм2 - используйте наконечники (штыревые или трубчатые), чтобы избежать плохого контакта
• Не устанавливайте рядом с источниками тепла - нагрев снижает реальную отключающую способность
• Для комплексной защиты параллельно с этим автоматом установите УЗО на 30 мА
• Проверьте совместимость с вашей DIN-рейкой - хотя большинство рейки стандартные, старые модели иногда имеют отклонения в ширине
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактным модулем (заказывается отдельно)
