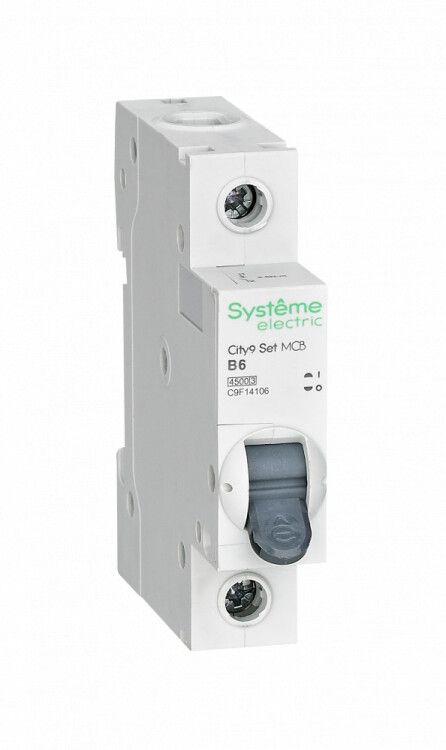

Выключатель автоматический модульный 1п B 6А 4.5кА City9 Set 230В SE C9F14106 APC

Автоматический выключатель однополюсный 6А B 4.5кА 230В модульный от бренда Systeme Electric (артикул c9f14106) предназначен для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с распределительными щитами стандарта City9 SET.

Назначение и область применения

Этот автомат защищает однофазные электрические цепи с рабочим напряжением до 230 В переменного тока. Подходит для установки в жилых домах, офисах, малых мастерских - там, где требуется надёжная защита групп освещения, розеток или слаботочных устройств. Номинальный ток 6 А делает его идеальным для нагрузок до 1,3–1,4 кВт.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - реагирует на умеренные перегрузки, подходит для бытовой техники и освещения
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и воды
• Напряжение изоляции: 440 В - обеспечивает безопасную работу при кратковременных скачках
• Ширина по модулю: 1 модуль (17,5 мм)
• Глубина монтажа: 45 мм
• Класс токоограничения: 3 - снижает энергию КЗ, повышает безопасность оборудования
• Степень загрязнения: 2 - допустимо использование в помещениях с обычной запылённостью

Совместимость и монтаж

Автоматический выключатель c9f14106 монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в компактных щитах. Для подключения используются медные провода сечением 0,5–4 мм2. Клеммы рассчитаны на зажим без предварительной зачистки изоляции - достаточно вставить провод и затянуть винт. Глубина монтажа 45 мм требует минимум 50 мм свободного места внутри щита.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC/EN 60898-1. Механизм «мгновенной коммутации» гарантирует быстрое отключение даже при высоких токах КЗ. Клеммы спроектированы так, чтобы исключить случайное попадание жил в открытые части - это снижает риск поражения током и возгорания. Корпус выполнен из ударопрочного пластика с 6 металлическими заклёпками, что увеличивает долговечность при механических воздействиях.

Преимущества

• Увеличенная прочность корпуса благодаря металлическим заклёпкам - меньше вероятность трещин при сборке или ремонте
• Защита клемм от доступа к токоведущим частям - безопаснее для монтажа и обслуживания
• Характеристика B оптимальна для чувствительных нагрузок: LED-освещения, зарядных устройств, компьютеров
• Класс токоограничения 3 снижает тепловую нагрузку на проводку при аварии
• Совместим со всей серией City9 SET - можно собирать единый щит с одинаковым дизайном и качеством

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50/60 Гц
• IP20 не подходит для влажных помещений, улицы, подвалов с повышенной влажностью
• Не рекомендован для мощных двигателей, сварочных аппаратов или насосов - нужна характеристика C или D
• Нельзя использовать в системах с токами КЗ выше 4,5 кА - требуется более мощный автомат

Примеры использования

• Защита группы розеток в гостиной
• Отдельный автомат для кухонной вытяжки и микроволновой печи
• Щиток в квартире: освещение комнат + розетки
• Малый офис: компьютеры, принтер, свет
• Подъездный щит: питание лифтовой кнопки, сигнализации, дверного звонка

Практические советы

• Проверьте сечение кабеля перед подключением - для 6 А максимум 4 мм2, лучше 2,5 мм2
• Не используйте этот автомат для защиты электрокотлов, кондиционеров или теплых полов - выбирайте характеристику C
• При установке в щите оставляйте 10–15 мм свободного пространства вокруг автомата для лучшего теплоотвода
• Если в щите уже есть другие устройства серии City9 SET - c9f14106 будет сочетаться по внешнему виду и фиксации
• При замене старого автомата проверьте, что новый имеет ту же ширину (1 модуль) и глубину (45 мм)
