Выключатель автоматический однополюсный NB1-63H 1P 1A 10кА х-ка C (R) | 179781 CHINT

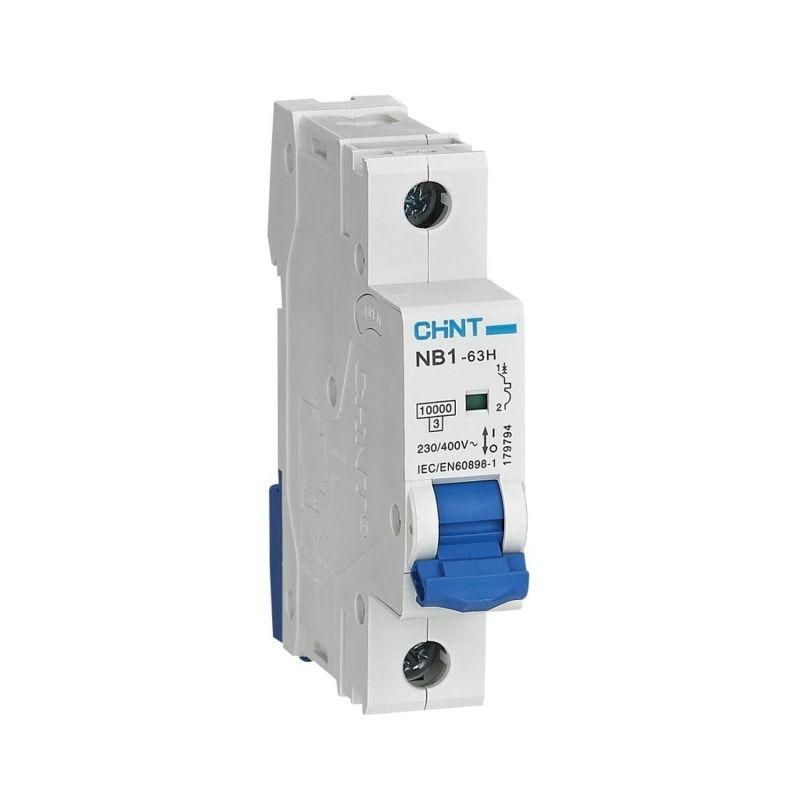

Автоматический выключатель CHINT NB1-63H с артикулом 179781 - это однополюсный модульный аппарат для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Номинальный ток 1 А и характеристика C делают его подходящим для нагрузок с умеренным пусковым током, таких как светильники, малые насосы и электронное оборудование. Выключатель рассчитан на работу в стандартной сети 230 В, 50/60 Гц и монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H предназначен для защиты однофазных электрических цепей в жилых, офисных и легкопромышленных объектах. Он защищает проводку и оборудование от повреждений при длительных перегрузках и внезапных коротких замыканиях. Подходит для установки в щитах управления, распределительных коробках и на этажных щитах. Применяется там, где требуется точная защита слаботочных и средних нагрузок - например, для групп освещения, розеток, систем безопасности, малых насосов и контрольной аппаратуры.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Номинальное напряжение: 230 В AC - рабочее напряжение в однофазной сети;
• Отключающая способность: 10 кА - максимальный ток КЗ, который выключатель безопасно отключит;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, люминесцентные лампы, светодиодные драйверы);
• Количество полюсов: 1P - управление одним фазным проводником;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Рабочая температура: от -25C до +40C - допустимый диапазон для внутренней установки в помещениях;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для сухих помещений;
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке;
• Степень загрязнения: 2 - допустим уровень пыли и конденсата в типичных жилых и офисных условиях;
• Механический ресурс: 20 000 циклов включения/отключения;
• Электрический ресурс: 10 000 циклов при номинальной нагрузке;
• Класс токоограничения: 3 - обеспечивает снижение энергии КЗ через выключатель;
• Категория применения: A - для защиты цепей с преобладанием активной нагрузки (освещение, нагреватели).

Совместимость и монтаж

Выключатель CHINT NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 4 мм2 (медные) или 2,5 мм2 (алюминиевые). Подходящие типы соединений: гильзы типа PIN или FORK. Устройство имеет индикатор положения контактов - окно показывает “I” (включен) или “O” (выключен). Совместим с другими автоматами серии NB1-63H, что позволяет собирать унифицированные щиты. Не требует специальных инструментов для установки - достаточно отвертки и фиксатора на рейке.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345-2010 для автоматических выключателей для бытового и аналогичного применения. Класс токоограничения 3 и испытание на импульсное напряжение 4 кВ обеспечивают надежность даже при колебаниях сети. Сертификаты производителя подтверждают соответствие европейским и российским нормам безопасности.

Преимущества

• Узкая ширина (1 модуль) экономит место в щите;
• Яркий индикатор положения контакта - легко определить состояние без тестера;
• Характеристика C оптимальна для современной электроники с плавными пусками;
• Высокая механическая и электрическая износостойкость - долгий срок службы;
• Готов к использованию с дополнительными модулями (XF9, S9, V9) для удалённой сигнализации и дистанционного отключения.

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 исключает использование на улице, в банях, подвалах без сушки;
• Номинальный ток всего 1 А - не подходит для мощных приборов (электрокотлы, сплит-системы, тепловые завесы);
• Не рекомендован для цепей с высоким пусковым током (>10×1 А = 10 А), например, старые двигатели или компрессоры - лучше выбрать характеристику D;
• Только для переменного тока - нельзя использовать в цепях постоянного тока;
• Не предназначен для частого ручного включения/отключения - это не рубильник.

Примеры использования

• Защита группы LED-светильников в квартире или офисе;
• Автомат для питания контроллера домашней автоматизации;
• Щитовая защита для терморегуляторов, датчиков движения, видеонаблюдения;
• Цепь управления маленьким насосом для системы орошения;
• Резервный автомат в распределительном щите для слаботочных цепей.

Практические советы

• Перед установкой проверьте сечение кабеля - для 1 А можно использовать медный кабель 1,5 мм2, но 2,5 мм2 предпочтительнее для запаса прочности;
• Если планируете подключать несколько автоматов рядом - учтите, что NB1-63H совместим с другими изделиями этой же серии, чтобы избежать проблем с фиксацией и коммутацией;
• Для удалённой сигнализации о сработавшем автомата используйте дополнительный контакт XF9J - он передаёт сигнал в систему мониторинга;
• Не закручивайте болты слишком сильно - это может повредить клеммы и вызвать перегрев;
• Проверяйте индикатор после каждого включения - если он не меняет цвет, возможно, механизм не сработал полностью.
