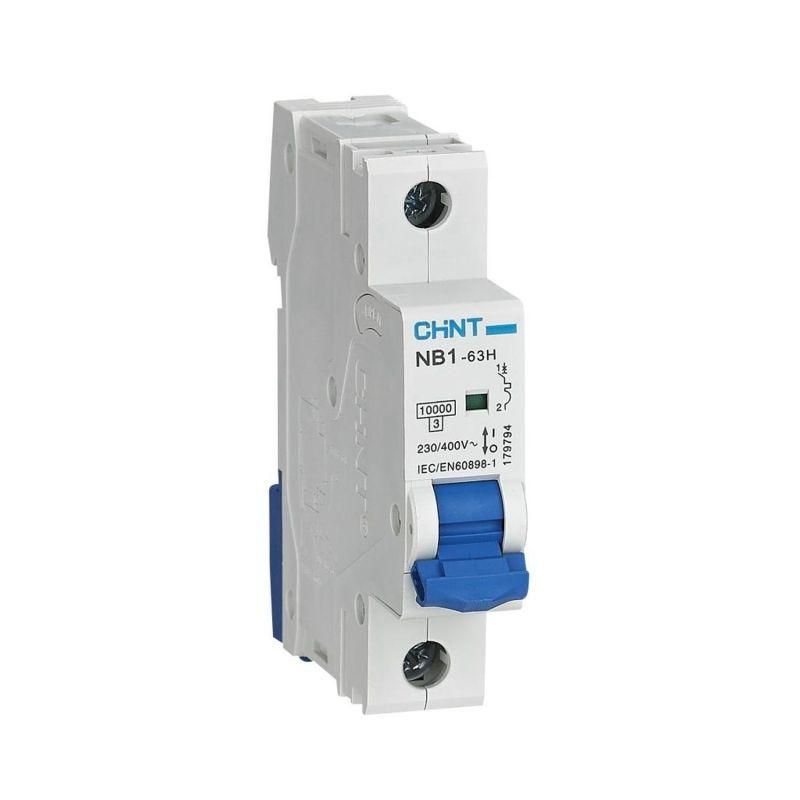

Выключатель автоматический однополюсный NB1-63H 1P 25A 10кА х-ка D (R) | 179801 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179801 — это однополюсный модульный аппарат для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита нагрузок с высоким пусковым током.

Назначение и область применения

Выключатель CHINT NB1-63H предназначен для защиты электрических цепей переменного тока с номинальным напряжением до 230 В. Его характерная особенность — тип срабатывания D, который позволяет выдерживать кратковременные импульсы тока, возникающие при запуске мощного оборудования. Применяется в системах питания двигателей, насосов, компрессоров, сварочных аппаратов и других устройств с высоким пусковым током. Устанавливается в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 10 кА — способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске оборудования
• Напряжение изоляции: 500 В — обеспечивает безопасную работу при колебаниях напряжения
• Степень защиты: IP20 — защищен от доступа пальцев и твердых предметов, но не герметичен
• Модульная ширина: 1 модуль (18 мм) — совместим со стандартными DIN-рейками
• Частота: 50/60 Гц — работает в сетях России и Европы
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Рабочая температура: от -25°C до +40°C — подходит для установки в неотапливаемых помещениях
• Степень загрязнения: 2 — рассчитан на использование в условиях с умеренной пылевостью и влажностью

Совместимость и монтаж

Выключатель CHINT NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм² (медные) или 25 мм² (алюминиевые). Клеммы поддерживают подключение проводов с наконечниками типа PIN и FORK. Устройство занимает один модуль, поэтому легко сочетается с другими автоматами в одном щите. Индикация положения контакта — через цветное окно: “I” — включен, “O” — выключен.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабель и оборудование. Механическая износостойкость — 20 000 циклов включения/выключения, электрическая — 10 000 циклов. Это гарантирует долгую службу даже при частых операциях.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике D — идеален для двигателей и тяжелой техники
• Надежная фиксация на DIN-рейке — не выпадает при вибрации
• Яркая индикация положения контакта — удобно определять состояние устройства без тестера
• Поддержка дополнительной комплектации — можно добавить вспомогательные контакты и расцепители
• Совместимость с продуктами серии NB1-63 — легко формировать комплексную защиту

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50/60 Гц
• IP20 не обеспечивает защиту от воды и пыли — нельзя устанавливать во влажных, открытых или пыльных местах без корпуса
• Не рекомендован для защиты светильников и бытовой электроники — для них лучше подходят характеристики B или C
• Максимальная рабочая температура +40°C — при более высоких температурах возможны отказы

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Щитовая защита конвейера на заводе
• Автомат для группы мощных сварочных аппаратов
• Распределительный щит в гараже с компрессором
• Линии питания тяжелых станков с ЧПУ

Практические советы

• Выбирая между характеристиками B, C и D — помните: D нужен только там, где есть значительные пусковые токи. Для освещения и розеток используйте C.
• Проверьте посадочный диаметр кабеля перед подключением — максимальное сечение — 16 мм² медного провода.
• Если планируете удалённую сигнализацию срабатывания — выбирайте версию с дополнительным контактом XF9J.
• При сборке щита соблюдайте шаг 18 мм — каждый модуль занимает именно эту ширину.
• Не устанавливайте рядом с источниками тепла — нагрев снижает реальный порог срабатывания.
