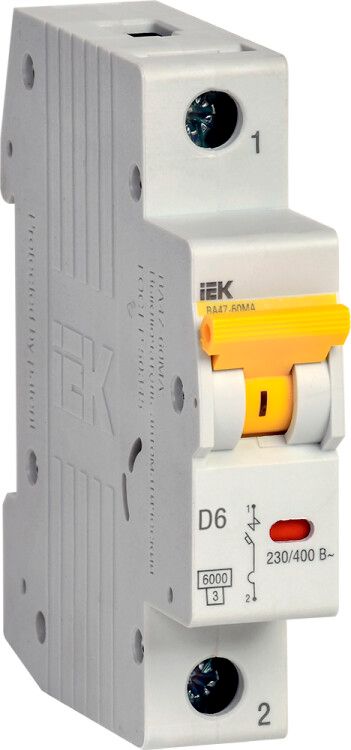

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 6А 6кА D | MVA33-1-006-D IEK

Автоматический выключатель модульный 1P 6А 6кА ВА47-60МА без теплового расцепителя от IEK (ИЭК) предназначен для защиты цепей от короткого замыкания в условиях, когда тепловая защита не требуется. Артикул mva33-1-006-d входит в серию KARAT и применяется в специализированных системах, таких как аварийная вентиляция и пожаротушение.

Назначение и область применения

Этот автоматический выключатель защищает электрические цепи исключительно от токов короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - это намеренная конструктивная особенность. Устройство используется там, где необходима быстрая отсечка при КЗ, но перегрузки контролируются другими средствами - например, предохранителями, частотными преобразователями или внешними термическими реле.

• Распределительные щиты и панели
• Вводно-распределительные устройства (ВРУ)
• Цепи аварийной вентиляции
• Системы пожаротушения
• Критически важные нагрузки с жестко заданным режимом работы

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает устройство без повреждений
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - высокая уставка для пусковых токов, подходит для мощных индуктивных нагрузок (например, насосы, вентиляторы)
• Количество полюсов: 1 - управление одной фазой
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Частота: 50 Гц - предназначено для сетей с промышленной частотой в России и странах СНГ
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищен от воды и пыли
• Рабочая температура: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях и на улице внутри корпусов
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный 1P 6А 6кА ВА47-60МА монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в щитках совместно с другими модульными устройствами. Для подключения используются зажимы с винтовым креплением - рекомендуется использовать провода сечением 0,5–2,5 мм2 из меди. Подключение выполняется строго в соответствии с маркировкой вход/выход. Нельзя использовать для защиты цепей с высокими пусковыми токами, если они не соответствуют характеристике D.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Сертифицировано для использования в электроустановках до 1000 В AC. Соответствует требованиям ГОСТ Р 50345-2010. Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо устанавливать отдельный УЗО.

Преимущества

• Высокая коммутационная способность (6 кА) обеспечивает надежное отключение даже при серьезных КЗ
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи (электромоторы, трансформаторы)
• Устойчивость к широкому диапазону температур делает его пригодным для установки в холодных или жарких местах
• Совместим со всей серией KARAT - можно легко заменить или дополнить другим элементом той же серии
• Поддерживает дополнительную комплектацию - возможна установка вспомогательных контактов, расцепителей, сигнализаций

Ограничения применения

• Не защищает от перегрузок - нельзя использовать в обычных осветительных или розеточных цепях без внешней тепловой защиты
• Не подходит для цепей с чувствительной нагрузкой, требующей точной защиты от малых перегрузок
• IP20 - запрещена установка в открытых, влажных или пыльных местах без дополнительной защиты корпуса
• Только для переменного тока - не работает в цепях постоянного тока
• Не является УЗО - не отключает при утечке тока на землю

Примеры использования

• Защита питающего кабеля от насоса аварийной вентиляции в подвале - пусковой ток велик, но перегрузка контролируется реле времени
• Линия питания эжектора системы пожаротушения - нужна только мгновенная отсечка при КЗ, а работа регулируется автоматикой
• Фидер на электрощит управления лифтом - в составе комплексной системы защиты, где тепловая защита уже реализована в частотном преобразователе

Практические советы

• Выбирая этот автомат, убедитесь, что перегрузки в цепи защищаются другим устройством - иначе существует риск перегрева кабеля
• Проверьте посадочный диаметр клемм - он рассчитан на провода 0,5–2,5 мм2. Не используйте многожильные провода без наконечников
• При сборке щита помните: этот аппарат не заменяет УЗО. Обязательно сочетайте его с устройством дифференциального тока, если требуется защита от поражения током
• Для сложных систем рекомендуется использовать дополнительные аксессуары (например, контактные модули) для передачи сигнала состояния в систему контроля
• При замене старого автомата сверьте характеристику D - другие типы (B, C) могут не справиться с пусковыми токами оборудования
