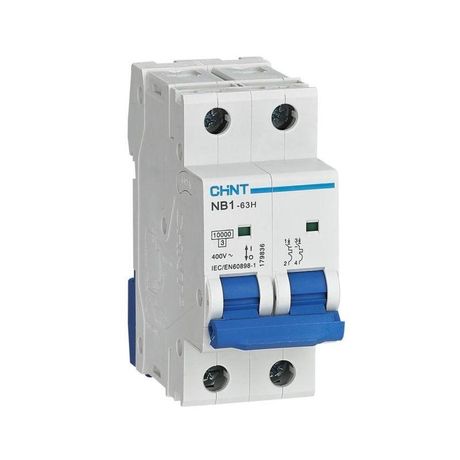

Выключатель автоматический двухполюсный NB1-63H 2P 10A 10кА х-ка B (R) | 179810 CHINT

Автоматический выключатель двухполюсный модульный 10А 10кА характеристика B (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при превышении допустимого тока и совместим с типичными распределительными щитами.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 10А 10кА характеристика B (R) серия NB1-63H используется для защиты групповых линий с умеренной индуктивной нагрузкой - например, освещения, розеточных контуров, бытовых приборов и маломощного оборудования. Подходит для установки в жилых домах, офисах, магазинах и легкопромышленных объектах. Номинальный ток 10 А и характеристика срабатывания B делают его оптимальным для цепей с плавным запуском нагрузки, где не возникают высокие импульсы тока при включении.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 2
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для слаботочных и бытовых нагрузок
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Рабочая температура: от -25 C до +40 C
• Частота: 50/60 Гц
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений без пылевых и влажных выбросов

Совместимость и монтаж

Выключатель автоматический двухполюсный модульный 10А 10кА характеристика B (R) серия NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому два полюса занимают ровно 2 модуля. Кабель подключается через винтовые зажимы - подходят провода сечением до 4 мм2 (медные). Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми изделиями серии NB1-63H, что позволяет легко комбинировать его с другими автоматами, УЗО или дополнительными модулями в одном щите.

Безопасность и стандарты

Автомат соответствует требованиям международного стандарта IEC/EN 60898-1 для устройств, применяемых в условиях бытового и аналогичного использования. Класс токоограничения 3 снижает энергию, проходящую через цепь при коротком замыкании, повышая безопасность всей системы. Категория применения A гарантирует работу в цепях с преобладанием активной нагрузки - то есть там, где нет значительных индуктивных или емкостных составляющих.

Преимущества

• Увеличенная механическая износостойкость - до 20 000 циклов включения/выключения
• Электрическая износостойкость - 10 000 циклов при номинальной нагрузке
• Яркий визуальный индикатор положения контактов - окно показывает, включен ли автомат или он отключился из-за срабатывания
• Готов к использованию с дополнительными модулями: вспомогательные контакты, сигналы аварии, расцепители - можно доработать под нужды системы
• Надёжная фиксация на рейке - исключает случайное выпадение даже при вибрациях

Ограничения применения

Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для цепей с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты), так как характеристика B может давать ложные срабатывания. Не подходит для систем с постоянным током - работает только с переменным током 50/60 Гц. Температурный диапазон ограничен: ниже -25 C или выше +40 C возможны отказы в работе.

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для светильников и бытовой техники (телевизор, холодильник, микроволновка)
• Щитовая защита на входе в небольшой мастерской или складское помещение
• Дополнение к основному вводному автомату в качестве группового устройства

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность подключаемых устройств не превышала 2,2 кВт при 220 В (или 4,4 кВт при 400 В)
• При монтаже затягивайте клеммы равномерно - переусердствовать нельзя, иначе повредится пластик или контакт
• Если требуется удалённая сигнализация срабатывания - используйте дополнительный модуль XF9J
• Для цепей с частыми включениями (более 10 раз в день) лучше выбрать более прочные модели с классом износостойкости выше
• Обращайте внимание на цвет индикатора: если он красный - автомат отключился; если белый - включён
