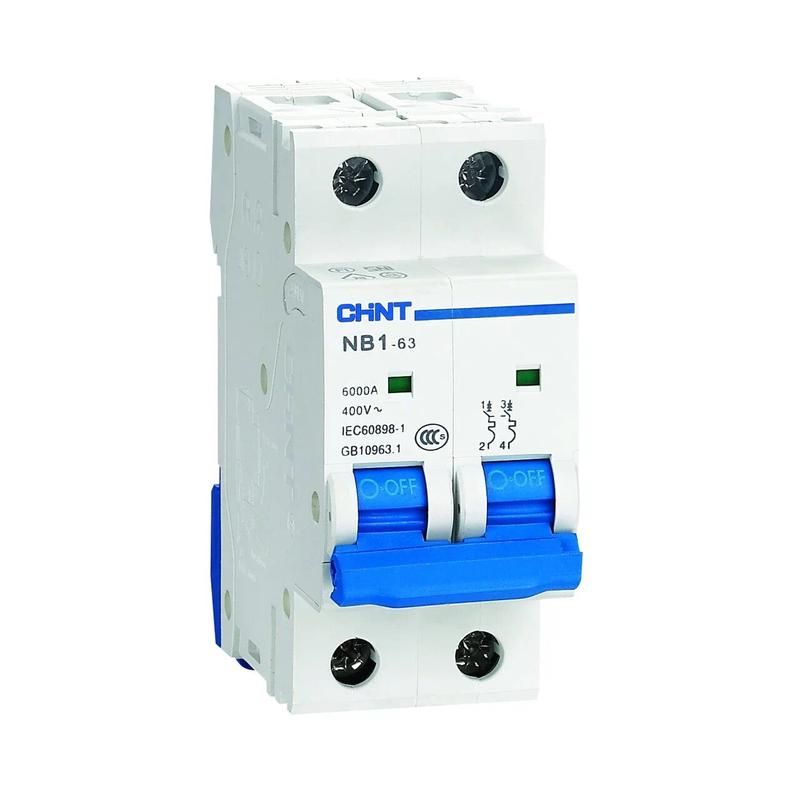

Выключатель автоматический двухполюсный NB1-63 2P 1A 6кА х-ка B (DB) (R) | 179641 CHINT

Автоматический выключатель двухполюсный модульный NB1-63 (R) с номинальным током 1 А и отключающей способностью 6 кА предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 179641 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NB1-63 (R) используется для защиты одиночных или групповых потребителей с малой мощностью - например, освещения, розеточных групп, бытовой техники, контрольной аппаратуры. Подходит для установки в щитах жилых домов, офисов, мастерских и легких промышленных объектов. Применяется там, где требуется точная защита при слабых кратковременных перегрузках, характерных для электроники и осветительных приборов.

Технические характеристики

• Номинальный ток: 1 А - подходит для маломощных цепей, таких как датчики, контроллеры, LED-освещение;
• Номинальное напряжение: 400 В AC - работает в однофазных (230 В) и трехфазных (400 В) сетях;
• Количество полюсов: 2 - отключает фазу и ноль одновременно, исключая опасность сохранения потенциала на нулевом проводе;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 × I_n, идеально для чувствительных нагрузок;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке, совместим со стандартными щитами;
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным импульсам, например, от коммутационных процессов;
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения: 2 - рассчитан на средний уровень запыленности, типичный для внутренних помещений;
• Механическая износостойкость: 20 000 циклов - долговечность при частом ручном управлении;
• Электрическая износостойкость: 10 000 циклов - устойчив к многократным отключениям под нагрузкой.

Совместимость и монтаж

Выключатель NB1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Кабель подключается через винтовые зажимы - подходят медные жилы сечением до 2,5 мм2. Для удобства можно использовать наконечники типа PIN или FORK. Устройство совместимо с другими модулями серии NB1-63: легко сочетается с реле, УЗО, дополнительными контактами. Ширина 2 модуля позволяет размещать его рядом с другими автоматами без перекрытия.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, что повышает безопасность всей системы. Категория применения A означает, что он защищает именно кабели и оборудование, а не просто предохраняет от перегрева. Наличие окна индикации положения контактов позволяет визуально определить, включен ли автомат или он отключился из-за аварии.

Преимущества

• Точная характеристика B - минимизирует ложные срабатывания при пусковых токах светильников и зарядных устройств;
• Двухполюсное исполнение - полностью отключает цепь, включая ноль, что важно для безопасности обслуживания;
• Умеренная цена при высокой надежности - продукция CHINT проверена в тысячах установок;
• Готов к использованию без доработок - все необходимые функции встроены, дополнительные устройства - по желанию.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для двигателей, насосов, сварочных аппаратов - их пусковые токи превышают порог срабатывания характеристики B;
• Номинальный ток 1 А слишком мал для розеточных групп с несколькими приборами - используйте 10–16 А для обычных комнат;
• Не имеет встроенного УЗО - для защиты от утечек тока нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита цепи управления PLC в автоматическом станке;
• Отключение питания LED-ленты в системе освещения;
• Защита терморегулятора или датчика движения в системе “умный дом”;
• Питание видеокамеры с PoE-питанием в коридоре;
• Обеспечение отключения сети для ремонтных работ на слаботочных участках.

Практические советы

• Выбирая автомат NB1-63 (R), убедитесь, что расчетная нагрузка не превышает 1 А - иначе будет постоянное отключение;
• При монтаже затягивайте клеммы усилием 0,5–0,7 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите пластик;
• Если нужна удалённая сигнализация срабатывания - добавьте вспомогательный контакт XF9;
• Не смешивайте автоматы NB1-63 с изделиями других серий в одном щите - различаются габариты и механика защёлок;
• Для защиты от перенапряжений (например, от удара молнии) установите SPD перед этим автоматом.
