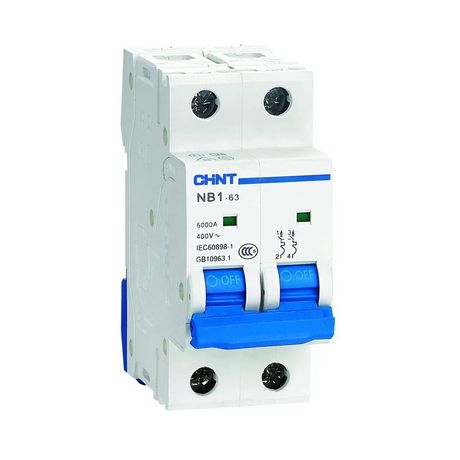

Выключатель автоматический двухполюсный NB1-63 2P 3A 6кА х-ка B (DB) (R) | 179648 CHINT

Автоматический выключатель двухполюсный модульный 3А 6кА характеристика B серия NB1-63 (R) от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при превышении допустимого тока и совместим с стандартной DIN-рейкой.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 3А 6кА характеристика B серия NB1-63 (R) используется для защиты однофазных цепей с рабочим напряжением до 400 В. Подходит для монтажа в щитах жилых домов, офисов, мастерских и других объектов, где требуется защита от перегрузок и КЗ. Применяется в цепях с умеренной интенсивностью включения - например, для групповой защиты розеток, освещения или маломощного оборудования.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети переменного тока;
• Количество полюсов: 2 - одновременно отключает фазу и ноль, исключая риск оставления одного провода под напряжением;
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - чувствительна к кратковременным перегрузкам, оптимальна для бытовых нагрузок (освещение, бытовая техника);
• Напряжение изоляции: 500 В - гарантирует безопасную работу при импульсных скачках;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам;
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях;
• Степень загрязнения: 2 - рассчитан на средний уровень запылённости (например, в квартире или офисе);
• Механическая износостойкость: 20 000 циклов - срок службы при частом включении/выключении;
• Электрическая износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки.

Совместимость и монтаж

Выключатель автоматический двухполюсный модульный 3А 6кА характеристика B серия NB1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 4 мм2 (медные) или 6 мм2 (алюминиевые). Клеммы поддерживают соединение с гильзами типов PIN и FORK. Устройство легко комбинируется с другими модулями серии NB1-63 в одном щите. Индикатор положения контактов (окно на корпусе) показывает: красный цвет - выключен, зелёный - включён.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного применения. Класс токоограничения 3 снижает энергию КЗ, защищая проводку и оборудование. Категория применения A означает, что выключатель не предназначен для управления двигателями или сварочными установками - только для стационарных потребителей.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение цепи - повышает безопасность при обслуживании;
• Характеристика B позволяет точно реагировать на перегрузки в бытовых сетях без ложных срабатываний;
• Увеличенная механическая долговечность (20 тыс. циклов) снижает необходимость замены;
• Яркий индикатор положения контактов упрощает диагностику без тестера;
• Совместимость с аксессуарами (XF9, S9, V9) даёт возможность расширения функционала.

Ограничения применения

• Не применяется в цепях с высокими пусковыми токами - например, для двигателей, насосов, компрессоров (для них нужна характеристика C или D);
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без дополнительной защиты (короба, герметизация);
• Работает только в пределах температур -25…+40C - не подходит для холодных улиц или неотапливаемых складов зимой;
• Нельзя применять в сетях постоянного тока - только переменный ток 50–60 Гц.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Отдельный автомат для светильников в коридоре или спальне;
• Щитовая защита для бойлера, стиральной машины или микроволновки;
• Обеспечение безопасности в небольших мастерских с мощностью до 700 Вт на цепь.

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключённых устройств - она не должна превышать 3 А × 220 В = 660 Вт;
• При замене старого автомата убедитесь, что новый имеет ту же ширину (2 модуля) и тип крепления;
• Если в цепи есть устройства с пусковыми токами (например, холодильник), лучше выбрать характеристику C - даже если текущая нагрузка ниже 3 А;
• Для удобства обслуживания используйте вспомогательные контакты XF9 - они позволяют подключить сигнал удалённого контроля состояния;
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри аппарата.
