Выключатель автоматический двухполюсный NB1-63H 2P 40A 10кА х-ка C (R) | 179833 CHINT

Товарные предложения:

Автоматический выключатель 2П 40A характеристика С 10кА NB1-63H (R) CHINT

22.11.2024

114 шт.

1 910,98 ₽

шт.

от 3 дней

Условия поставки выключателя автоматического двухполюсного NB1-63H 2P 40A 10ки х-ка C (R) | 179833 CHINT

Купить 114 шт. выключателей автоматических двухполюсных nb1-63h 2p 40a 10ок х-ка c (r) | 179833 chint могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена выключателя автоматического двухполюсного NB1-63H 2P 40A 10ки х-ка C (R) | 179833 CHINT зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

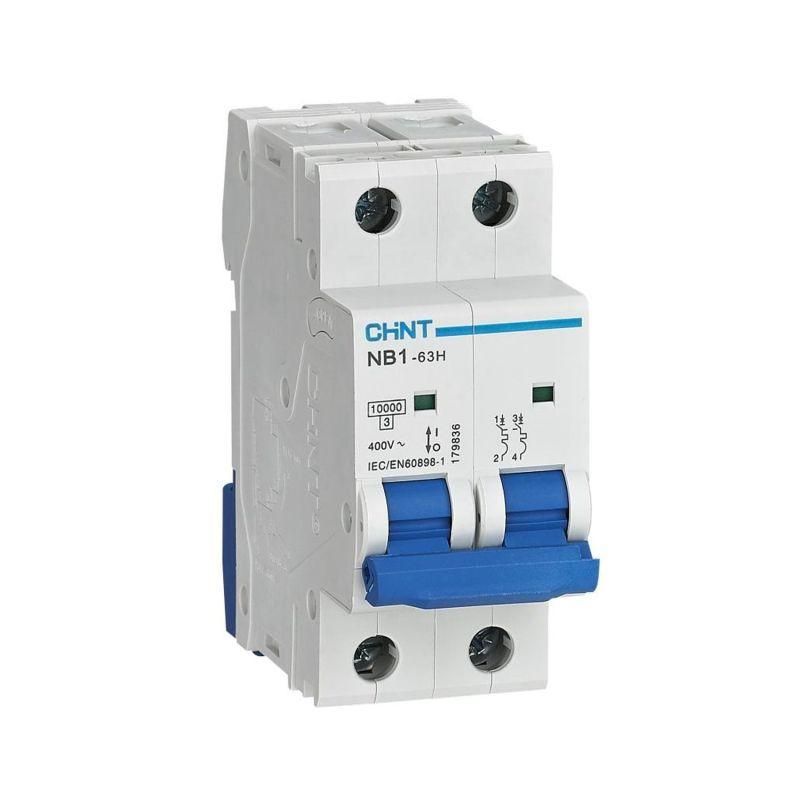

Выключатель автоматический двухполюсный NB1-63H 2P 40A 10кА х-ка C (R) | 179833 CHINT - это модульный автоматический выключатель, предназначенный для использования в электроустановках жилых, общественных и промышленных зданий. Он обеспечивает защиту от перегрузки и короткого замыкания в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц.

Основные характеристики и преимущества:

Номинальный ток: 40 А - позволяет использовать выключатель для подключения нагрузок с различной мощностью.
Номинальное напряжение: 400 В - обеспечивает надежную защиту в электроустановках с высоким напряжением.
Номинальная отключающая способность: 10 кА - обеспечивает эффективную защиту от короткого замыкания.
Характеристика срабатывания: C (R) - обеспечивает оптимальную защиту для различных типов нагрузок.
Модульная ширина: 2 - позволяет установить выключатель на симметричную DIN-рейку 35 мм вместе с другими модульными устройствами.
Степень загрязнения: 2 - обеспечивает надежную работу выключателя даже в условиях повышенной загрязненности окружающей среды.

Выключатель автоматический двухполюсный NB1-63H 2P 40A 10кА х-ка C (R) | 179833 CHINT также может быть дополнительно оснащен вспомогательным контактом состояния, сигнальным контактом аварийного срабатывания и независимым расцепителем, что позволяет расширить его функциональность и удовлетворить конкретные потребности пользователей.

Характеристики c описанием

Частота:

50...60 Гц

Частота является важным параметром для автоматических выключателей модульного типа, так как она определяет, с какой скоростью электрический ток меняет свое направление. Обычно частота измеряется в герцах (Гц) и должна соответствовать частоте сети, к которой подключено устройство. Правильный выбор частоты критически важен для обеспечения надёжной и стабильной работы автоматического выключателя. Автоматические выключатели, рассчитанные на частоту 50 Гц, предназначены для использования в сетях с номинальной частотой 50 герц. Это стандартная частота для большинства электрических сетей в Европе и Азии. Выбор выключателя с этой частотой обеспечит корректную работу в соответствующих сетях и предотвратит перегрев и возможные повреждения устройства. Автоматические выключатели с диапазоном частот 50-60 Гц универсальны и могут использоваться как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц. Это делает их гибкими и удобными для применения в различных регионах и условиях эксплуатации, обеспечивая стабильную работу устройства в широком диапазоне сетевых частот. Автоматические выключатели, рассчитанные на частоту 60 Гц, предназначены для использования в сетях с номинальной частотой 60 герц. Это стандартная частота для большинства электрических сетей в Северной Америке и некоторых других регионах. Выбор выключателя с этой частотой обеспечит надёжную работу в соответствующих сетях и предотвратит возможные неисправности. Автоматические выключатели с обозначением 50/60 Гц универсальны и могут работать как с частотой 50 Гц, так и с частотой 60 Гц. Это позволяет использовать их в сетях различных регионов, обеспечивая надёжную и стабильную работу устройства при разных частотах сети. Автоматические выключатели с частотным диапазоном 50-60 Гц предназначены для работы в сетях с частотой 50 Гц и 60 Гц. Это обеспечивает их универсальность и возможность использования в различных сетях, стабилизируя работу устройства при разных частотных условиях. Автоматические выключатели, обозначенные как 50/60 Гц, могут использоваться в сетях с частотой 50 Гц и 60 Гц. Это делает их универсальными и пригодными для эксплуатации в различных регионах, гарантируя стабильную работу устройства в заданных частотных диапазонах.

Род тока:

Переменный ток (AC)

Род тока указывает на тип электрического тока, для работы с которым предназначен автоматический выключатель. Это свойство важно для правильного выбора устройства в зависимости от условий эксплуатации и типа нагрузки, что обеспечивает надежную и безопасную работу электрической сети. Переменный ток (AC) характеризуется периодической сменой направления и величины. Автоматические выключатели, рассчитанные на работу с переменным током, используются в бытовых и промышленных сетях, где стандартное напряжение составляет 220/380 В. Выбор таких выключателей рекомендуется для стандартных электрических сетей, где переменный ток является основным источником питания. Замена на выключатель для постоянного тока не рекомендуется из-за различий в характеристиках дугогашения и конструкции контактов. Постоянный ток (DC) имеет постоянное направление и величину. Автоматические выключатели для постоянного тока используются в специализированных приложениях, таких как системы солнечных батарей, аккумуляторные установки и электромобили. Эти выключатели имеют конструктивные особенности для эффективного гашения дуги при разрыве цепи. Выбор таких выключателей рекомендуется для систем, где используется постоянный ток. Замена на выключатель для переменного тока не рекомендуется, так как это может привести к снижению надежности и безопасности системы. Автоматические выключатели, рассчитанные на работу как с переменным, так и с постоянным током (AC/DC), универсальны и могут применяться в различных типах электрических сетей. Они особенно полезны в системах, где возможно использование как переменного, так и постоянного тока, что обеспечивает гибкость и удобство эксплуатации. Выбор таких выключателей рекомендуется для сетей с комбинированным типом тока или в случаях, когда возможна смена типа тока в будущем. Замена на специализированные выключатели для только одного типа тока возможна, но может ограничить универсальность системы.

Номин. ток:

40 А

Номинальный ток (Номин. ток) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения цепи. Этот параметр определяет, при каком токе автоматический выключатель будет срабатывать для защиты электрической цепи от перегрузки и короткого замыкания. Выбор автоматического выключателя с правильным номинальным током критически важен для обеспечения надежной и безопасной работы электрической системы. Автоматический выключатель на 1 А предназначен для защиты цепей с очень низким потреблением тока. Обычно используется в цепях управления и сигнализации. Подходит для защиты отдельных маломощных устройств. Автоматический выключатель на 6 А используется для защиты цепей с низким потреблением тока, таких как освещение и небольшие бытовые приборы. Рекомендуется для использования в жилых и коммерческих помещениях, где нагрузка не превышает 6 ампер. Автоматический выключатель на 10 А подходит для защиты цепей с умеренным потреблением тока, таких как осветительные сети и розеточные группы в жилых помещениях. Обеспечивает надежную защиту от перегрузок и коротких замыканий. Автоматический выключатель на 16 А часто используется для защиты розеточных групп и осветительных сетей с более высокой нагрузкой. Подходит для бытовых и коммерческих применений, где нагрузка не превышает 16 ампер. Автоматический выключатель на 20 А предназначен для защиты цепей с высокой нагрузкой, таких как мощные бытовые приборы и розеточные группы. Рекомендуется для использования в местах с более интенсивным потреблением электроэнергии. Автоматический выключатель на 25 А используется для защиты цепей, питающих мощные бытовые и промышленные устройства. Подходит для цепей, где потребление тока может достигать 25 ампер. Автоматический выключатель на 32 А применяется для защиты цепей с очень высокой нагрузкой, таких как электроплиты и крупные бытовые приборы. Обеспечивает надежную защиту от перегрузок и коротких замыканий в цепях с потреблением до 32 ампер. Автоматический выключатель на 40 А предназначен для защиты цепей с очень высокой нагрузкой, таких как промышленные установки и мощные бытовые приборы. Используется в местах, где потребление тока может достигать 40 ампер. Автоматический выключатель на 50 А применяется для защиты цепей с экстремально высокой нагрузкой, таких как промышленные оборудования и крупные электроприборы. Обеспечивает защиту цепей с потреблением до 50 ампер. Автоматический выключатель на 63 А используется для защиты цепей с очень высокой нагрузкой, таких как промышленные установки и мощные электроприборы. Подходит для цепей, где потребление тока может достигать 63 ампер.

Степень защиты IP:

IP20

Степень защиты IP (Ingress Protection) указывает на уровень защиты автоматических выключателей модульных от проникновения твёрдых частиц и воды. Данный параметр критически важен для выбора устройства, подходящего для конкретных условий эксплуатации, обеспечивая надежную работу и долговечность оборудования. IP20: Уровень защиты IP20 означает, что автоматический выключатель защищен от проникновения твёрдых объектов размером более 12,5 мм (например, пальцы). Однако устройство не имеет защиты от воды. Это делает его подходящим для использования в сухих, чистых помещениях, таких как жилые и офисные здания. Не рекомендуется устанавливать IP20 в местах с повышенной влажностью или запыленностью. IP30: Уровень защиты IP30 обеспечивает защиту от проникновения твёрдых объектов размером более 2,5 мм (например, инструменты и провода). Как и IP20, он не защищает от воды. Этот уровень защиты подходит для использования в промышленных и коммерческих помещениях, где может быть больше мелких твёрдых частиц. Не рекомендуется устанавливать в условиях высокой влажности. IP40: Уровень защиты IP40 означает, что автоматический выключатель защищен от проникновения твёрдых объектов размером более 1 мм (например, мелкие инструменты и провода). Однако устройство также не имеет защиты от воды. Это делает его подходящим для использования в более сложных условиях, где требуется дополнительная защита от мелких частиц, таких как производственные цеха и лаборатории. Не рекомендуется для установки в местах с возможным воздействием воды.

Номин. напряжение:

400 В

Номинальное напряжение автоматического выключателя модульного типа указывает на максимальное напряжение, при котором устройство может эффективно работать и выполнять свои функции защиты. Это важный параметр, который необходимо учитывать при выборе автоматического выключателя для конкретной электрической сети. Номинальное напряжение 400 В: Подходит для использования в промышленных и коммерческих сетях с трёхфазным напряжением. Рекомендуется для оборудования, работающего при высоких нагрузках. Номинальное напряжение 230 В: Стандартное значение для однофазных бытовых и коммерческих сетей. Широко используется для защиты бытовой техники и электроники. Номинальное напряжение 440 В: Применяется в специализированных промышленных установках, где требуется повышенное напряжение для работы оборудования. Рекомендуется для использования в условиях, требующих повышенной надежности и безопасности. Номинальное напряжение 220 В: Стандартное значение для однофазных сетей в некоторых странах. Используется для защиты бытовых и коммерческих электроустановок. Номинальное напряжение 690 В: Применяется в высоковольтных промышленных сетях. Рекомендуется для оборудования, работающего при очень высоких нагрузках и в условиях повышенной ответственности за безопасность. Номинальное напряжение 320 В: Используется в специализированных промышленных системах. Рекомендуется для оборудования, требующего нестандартных параметров электропитания. Номинальное напряжение 250 В: Применяется в однофазных сетях, которые требуют немного более высокого напряжения. Используется для некоторых типов промышленного и коммерческого оборудования. Номинальное напряжение 240 В: Стандартное значение для однофазных сетей в некоторых странах. Широко используется для защиты бытовой и коммерческой электроники. Номинальное напряжение 500 В: Применяется в промышленных установках с повышенным напряжением. Рекомендуется для оборудования, работающего при высоких нагрузках и требующего дополнительной защиты. Номинальное напряжение 415 В: Подходит для трёхфазных промышленных сетей. Рекомендуется для оборудования, работающего при стандартных промышленных напряжениях.

Степень загрязнения:

Степень загрязнения определяет уровень загрязненности окружающей среды, в которой будет эксплуатироваться автоматический выключатель модульного типа. Этот параметр важен для обеспечения надежной и безопасной работы устройства, так как загрязнение может влиять на изоляционные свойства и, следовательно, на общую производительность и долговечность оборудования. Степень загрязнения 2 указывает на средний уровень загрязнения. В таких условиях возможно наличие только некондуктивных загрязнений, которые могут стать проводящими при наличии влаги. Это типично для офисных и жилых помещений. Рекомендуется использовать устройства с этой степенью загрязнения в местах с минимальным уровнем запыленности и влажности. Замена или обслуживание обычно требуется реже, чем для более высоких степеней загрязнения. Степень загрязнения 3 обозначает высокий уровень загрязнения, при котором могут присутствовать проводящие загрязнения или сухие некондуктивные загрязнения, которые становятся проводящими при конденсации. Это характерно для промышленных помещений и производственных цехов. В таких условиях важно регулярно проверять и обслуживать автоматические выключатели для предотвращения неисправностей. Выбор устройств с этой степенью загрязнения обеспечивает дополнительную надежность в сложных условиях эксплуатации. Степень загрязнения 4 предполагает очень высокий уровень загрязнения, при котором присутствуют проводящие загрязнения или густая пыль. Это характерно для тяжелых промышленных условий, таких как металлургические заводы или шахты. В таких условиях автоматические выключатели должны быть специально разработаны для работы в экстремально загрязненной среде. Рекомендуется частое обслуживание и замена компонентов для поддержания работоспособности и безопасности оборудования.

Общ. количество полюсов:

Общее количество полюсов указывает на количество независимых цепей, которые автоматический выключатель может защищать и контролировать одновременно. Это свойство важно для определения типа и специфики применения автоматического выключателя в электрической системе. Однополюсный автоматический выключатель предназначен для защиты одной фазы или одной цепи. Рекомендуется для использования в однофазных сетях, где требуется защита только одной линии. Замена однополюсного выключателя на многополюсный возможна в случае расширения системы и необходимости защиты дополнительных цепей. Двухполюсный автоматический выключатель обеспечивает защиту двух независимых цепей или одной фазы и нейтрали. Чаще всего используется в однофазных системах с нейтральным проводом, где требуется одновременное отключение обеих линий для повышения безопасности. Рекомендуется для защиты двухфазных нагрузок или однофазных нагрузок с нейтралью. Трехполюсный автоматический выключатель предназначен для защиты трехфазных цепей. Он используется в трехфазных системах, где требуется защита всех трех фаз одновременно. Это важно для промышленных и коммерческих применений, где используется трехфазное питание. Замена трехполюсного выключателя на одно- или двухполюсный не рекомендуется, так как это может привести к неравномерной защите фаз. Четырехполюсный автоматический выключатель обеспечивает защиту трех фаз и нейтрали одновременно. Используется в трехфазных системах с нейтральным проводом, обеспечивая полную защиту всех четырех линий. Рекомендуется для систем, где требуется отключение всех фаз и нейтрали для полной безопасности и предотвращения аварийных ситуаций.

Общее количество полюсов:

Общее количество полюсов в автоматических выключателях модульных указывает на число независимых электрических цепей, которые может размыкать или замыкать устройство. Это свойство определяет, сколько фаз и нейтралей может быть защищено и управляемо с помощью одного выключателя, что важно для правильного выбора устройства в зависимости от особенностей электрической системы. Автоматический выключатель с одним полюсом предназначен для защиты одной электрической цепи, обычно фазного провода. Он используется в однофазных системах и обеспечивает базовую защиту от перегрузок и коротких замыканий. Рекомендуется для простых бытовых и маломощных коммерческих установок. Автоматический выключатель с двумя полюсами защищает две электрические цепи, что позволяет управлять как фазным, так и нейтральным проводами. Это особенно важно в однофазных системах, где требуется полная изоляция цепи. Подходит для более сложных бытовых и небольших промышленных установок. Автоматический выключатель с тремя полюсами предназначен для защиты трехфазных систем. Он обеспечивает защиту всех трех фазных проводов, что критично для сбалансированной работы трехфазных нагрузок. Рекомендуется для промышленных и коммерческих установок, где используются трехфазные двигатели и оборудование. Автоматический выключатель с четырьмя полюсами защищает три фазных провода и нейтраль. Это необходимо для трехфазных систем с нейтралью, обеспечивая полную защиту и отключение всех проводов. Подходит для сложных промышленных и коммерческих систем, где требуется полная изоляция и защита всех линий.

Степень загрязнения (число):

Степень загрязнения (число) указывает на уровень загрязнения окружающей среды, в которой будет эксплуатироваться автоматический выключатель модульного типа. Это свойство важно для определения надежности и долговечности устройства в различных условиях эксплуатации. Значения степени загрязнения определяются в соответствии с международными стандартами и могут варьироваться от 1 до 4, где 1 соответствует наименьшему уровню загрязнения, а 4 – наибольшему. Степень загрязнения 3 означает, что автоматический выключатель предназначен для использования в среде с высоким уровнем загрязнения. Это может включать наличие пыли, влаги и других загрязняющих веществ, которые могут негативно влиять на работу устройства. В таких условиях рекомендуется выбирать выключатели с высокой степенью защиты от внешних воздействий, чтобы обеспечить надежную и безопасную эксплуатацию. Замена выключателя на модель с меньшей степенью загрязнения не рекомендуется, так как это может привести к снижению надежности и безопасности. Степень загрязнения 2 указывает на средний уровень загрязнения окружающей среды. Это может включать наличие небольшого количества пыли или влаги, но не в таких объемах, как при степени загрязнения 3. Автоматические выключатели с этой степенью загрязнения подходят для использования в большинстве жилых и коммерческих помещений. При выборе устройства для таких условий важно учитывать, что оно должно иметь достаточную защиту от умеренных загрязняющих факторов. Замена на выключатель с более высокой степенью загрязнения может быть избыточной, а с более низкой – недостаточной для обеспечения надежной работы.

Номин. напряжение изоляции Ui:

500 В

Номинальное напряжение изоляции (Ui) — это максимальное напряжение, при котором изоляция автоматического выключателя может эффективно предотвращать пробой или утечку тока. Это важный параметр, который влияет на безопасность и надежность работы устройства. При выборе автоматического выключателя необходимо учитывать значение Ui, чтобы оно соответствовало условиям эксплуатации и требованиям безопасности. Номинальное напряжение изоляции 440 В подходит для большинства бытовых и коммерческих применений, обеспечивая надежную изоляцию при стандартных условиях эксплуатации. Номинальное напряжение изоляции 500 В обеспечивает дополнительную защиту в системах с повышенными требованиями к изоляции, таких как промышленные установки. Номинальное напряжение изоляции 660 В рекомендуется для использования в тяжелых промышленных условиях, где требуется высокая степень изоляции для предотвращения пробоев. Номинальное напряжение изоляции 484 В обеспечивает надежную изоляцию в системах с нестандартным напряжением, часто используемых в специализированных промышленных приложениях. Номинальное напряжение изоляции 300 В подходит для низковольтных систем, обеспечивая достаточную защиту для бытовых и легких коммерческих применений. Номинальное напряжение изоляции 400 В является стандартным для многих бытовых и коммерческих применений, обеспечивая надежную изоляцию в большинстве условий эксплуатации. Номинальное напряжение изоляции 230 В идеально подходит для бытовых применений, таких как защита бытовой техники и электрооборудования. Номинальное напряжение изоляции 2000 В используется в специализированных высоковольтных системах, требующих максимальной изоляции для предотвращения пробоев и обеспечения безопасности. Номинальное напряжение изоляции 250 В подходит для низковольтных систем, обеспечивая достаточную защиту в бытовых и легких коммерческих условиях. Номинальное напряжение изоляции 690 В рекомендуется для промышленных систем с высокими требованиями к изоляции, обеспечивая надежную защиту от пробоев.

Количество защищенных полюсов:

Количество защищенных полюсов указывает на число независимых цепей, которые могут быть защищены автоматическим выключателем. Это свойство определяет, сколько полюсов (проводников) будет отключено в случае перегрузки или короткого замыкания, что напрямую влияет на безопасность и надежность электрической системы. Однополюсный автоматический выключатель предназначен для защиты одной фазы. Он используется в однофазных сетях и обеспечивает базовый уровень защиты, отключая только один проводник. Рекомендуется для простых цепей с малым количеством подключенных устройств. Двухполюсный автоматический выключатель защищает две фазы одновременно, что делает его подходящим для однофазных сетей с нейтралью. Такой выключатель обеспечивает более высокий уровень безопасности, так как отключает оба проводника, предотвращая возможные аварийные ситуации. Трехполюсный автоматический выключатель используется в трехфазных сетях и защищает три фазы. Он необходим для промышленных и коммерческих применений, где требуется защита всех трех фаз одновременно. Это обеспечивает равномерное отключение нагрузки и предотвращает дисбаланс в сети. Четырехполюсный автоматический выключатель предназначен для трехфазных сетей с нейтралью. Он защищает три фазы и нейтральный провод, что особенно важно в системах с распределенной нагрузкой и высоким уровнем безопасности. Рекомендуется для сложных электрических систем с большим количеством подключенных устройств.

Номин. отключающая способность:

10 кА

Номинальная отключающая способность автоматического выключателя модульного типа указывает максимальный ток короткого замыкания, который устройство может безопасно отключить без повреждений. Этот параметр является критически важным для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Номинальная отключающая способность 6 кА: Подходит для использования в жилых и небольших коммерческих зданиях, где ожидаются относительно низкие уровни короткого замыкания. Рекомендуется для стандартных бытовых установок. Номинальная отключающая способность 10 кА: Идеальна для применения в коммерческих и промышленных объектах с умеренными уровнями короткого замыкания. Обеспечивает более высокую степень защиты по сравнению с 6 кА. Номинальная отключающая способность 4.5 кА: Обычно используется в жилых помещениях и небольших коммерческих объектах, где ожидаются низкие уровни короткого замыкания. Подходит для менее критичных применений. Номинальная отключающая способность 25 кА: Предназначена для крупных промышленных объектов и распределительных сетей с высокими уровнями короткого замыкания. Обеспечивает максимальную защиту и надежность. Номинальная отключающая способность 15 кА: Применяется в промышленных и крупных коммерческих объектах, где уровень короткого замыкания может быть значительным. Обеспечивает высокую степень защиты оборудования. Номинальная отключающая способность 7.5 кА: Подходит для коммерческих и промышленных объектов с умеренными уровнями короткого замыкания. Обеспечивает достаточную защиту для большинства стандартных установок. Номинальная отключающая способность 50 кА: Используется в высоковольтных промышленных сетях и крупных распределительных системах, где уровень короткого замыкания может быть чрезвычайно высоким. Обеспечивает наивысшую степень защиты. Номинальная отключающая способность 20 кА: Предназначена для промышленных и крупных коммерческих объектов с высокими уровнями короткого замыкания. Обеспечивает надежную защиту оборудования и сетей. Номинальная отключающая способность 16 кА: Идеальна для использования в промышленных и коммерческих установках с высокими уровнями короткого замыкания. Обеспечивает значительную защиту и надежность. Номинальная отключающая способность 6000 кА: Подходит для специализированных и высоковольтных промышленных применений, где требуется максимальная защита от чрезвычайно высоких токов короткого замыкания.

Номинальное импульсное напряжение:

4 кВ

Номинальное импульсное напряжение (U_imp) — это максимальное напряжение, которое автоматический выключатель может выдержать в течение кратковременного импульса без пробоя изоляции. Это важный параметр, определяющий способность устройства противостоять перенапряжениям, возникающим при грозовых разрядах или коммутационных процессах. Выбор автоматического выключателя с подходящим номинальным импульсным напряжением обеспечивает надежную защиту электрической системы от повреждений и повышает безопасность эксплуатации. Автоматический выключатель с номинальным импульсным напряжением 4 кВ подходит для использования в бытовых и маломощных промышленных сетях, где вероятность сильных импульсных перенапряжений невелика. Рекомендуется для стандартных условий эксплуатации, не требующих повышенной защиты от импульсных напряжений. Автоматический выключатель с номинальным импульсным напряжением 6.2 кВ обеспечивает более высокую защиту от импульсных перенапряжений по сравнению с моделями на 4 кВ. Оптимален для применения в средних промышленных и коммерческих установках, где возможны более высокие уровни перенапряжений. Автоматический выключатель с номинальным импульсным напряжением 6 кВ представляет собой стандартное решение для многих промышленных и коммерческих применений. Обеспечивает надежную защиту в условиях, где возможны умеренные импульсные перенапряжения. Автоматический выключатель с номинальным импульсным напряжением 600 кВ предназначен для специализированных высоковольтных систем. Используется в энергетических и крупных промышленных установках, где необходима защита от экстремально высоких импульсных напряжений. Выбор такого устройства должен быть обоснован конкретными требованиями к защите и безопасности системы. Автоматический выключатель с номинальным импульсным напряжением 8 кВ обеспечивает максимальную защиту от импульсных перенапряжений в стандартных промышленных и коммерческих сетях. Рекомендуется для использования в условиях, где существует высокий риск перенапряжений, таких как близость к трансформаторным подстанциям или частые грозовые разряды.

Рабочая температура окружающей среды:

-25...40 град.C

Рабочая температура окружающей среды — это диапазон температур, в пределах которого автоматический выключатель модульный может функционировать корректно и безопасно. Данное свойство важно учитывать при выборе устройства для конкретных условий эксплуатации, так как выход за пределы допустимого температурного диапазона может привести к некорректной работе или повреждению устройства. Диапазон от -60°C до 60°C указывает на высокую устойчивость устройства к экстремально низким и высоким температурам, что делает его подходящим для использования в суровых климатических условиях. Рекомендуется для применения в промышленных зонах и на открытом воздухе. Диапазон от -60°C до 40°C подходит для использования в условиях, где возможны очень низкие температуры, но максимальная температура ограничена 40°C. Рекомендуется для регионов с холодным климатом. Диапазон от -25°C до 50°C подходит для умеренных климатических условий, где температура редко опускается ниже -25°C или поднимается выше 50°C. Это стандартный диапазон для многих бытовых и коммерческих применений. Диапазон от -35°C до 70°C указывает на способность устройства работать в условиях очень высоких температур, что важно для использования в жарких климатах или вблизи источников тепла. Также устойчив к умеренно низким температурам. Диапазон от -10°C до 50°C подходит для использования в условиях, где температуры редко опускаются ниже -10°C. Это может быть подходящим для внутренних помещений с контролируемым климатом. Диапазон от -40°C до 70°C указывает на исключительную устойчивость к широкому диапазону температур, что делает устройство подходящим для самых разнообразных климатических условий, включая экстремально холодные и жаркие. Минимальная рабочая температура -25°C. Подходит для использования в условиях, где температура не опускается ниже этого значения. Диапазон от -25°C до 70°C указывает на высокую устойчивость к высоким температурам, что делает устройство подходящим для жарких климатов, а также для использования в условиях, где температура может опускаться до -25°C. Минимальная рабочая температура -40°C. Подходит для использования в условиях, где температура не опускается ниже этого значения. Диапазон от -25°C до 40°C подходит для использования в условиях, где температура редко опускается ниже -25°C или поднимается выше 40°C. Это стандартный диапазон для многих бытовых и коммерческих применений.

Характеристика срабатывания (кривая тока):

Характеристика срабатывания (кривая тока) определяет, при каких условиях автоматический выключатель отключит цепь в случае перегрузки или короткого замыкания. Эти кривые обозначаются буквами и указывают на диапазон токов, при которых срабатывает защита. Правильный выбор кривой тока критически важен для обеспечения безопасности и защиты электрических цепей. Кривая B: Автоматические выключатели с характеристикой B предназначены для защиты цепей с низким уровнем пусковых токов, таких как осветительные цепи. Они отключаются при токах, превышающих номинальный ток в 3-5 раз. Рекомендуются для использования в бытовых и коммерческих установках. Кривая C: Автоматические выключатели с характеристикой C подходят для цепей с умеренными пусковыми токами, например, для розеток и освещения в жилых и коммерческих зданиях. Они отключаются при токах, превышающих номинальный ток в 5-10 раз. Это наиболее распространенный тип для большинства применений. Кривая D: Автоматические выключатели с характеристикой D предназначены для цепей с высокими пусковыми токами, таких как электродвигатели и трансформаторы. Они отключаются при токах, превышающих номинальный ток в 10-20 раз. Рекомендуются для промышленных и коммерческих приложений с высоким пусковым током. Кривая K: Автоматические выключатели с характеристикой K используются для защиты цепей с очень высокими пусковыми токами, таких как двигатели и индуктивные нагрузки. Они отключаются при токах, превышающих номинальный ток в 8-12 раз. Подходят для промышленных применений. Кривая Z: Автоматические выключатели с характеристикой Z предназначены для защиты чувствительных электронных устройств, таких как компьютеры и медицинское оборудование. Они отключаются при токах, превышающих номинальный ток в 2-3 раза. Обеспечивают высокую степень защиты от перегрузок и коротких замыканий. Кривая L: Автоматические выключатели с характеристикой L используются для защиты цепей с низкими пусковыми токами, аналогично характеристике B, но с более жесткими условиями срабатывания. Они отключаются при токах, превышающих номинальный ток в 4-6 раз. Подходят для цепей с низким уровнем пусковых токов. Кривая MA: Автоматические выключатели с характеристикой MA предназначены для защиты двигателей и других нагрузок с очень высокими пусковыми токами. Они отключаются мгновенно при коротких замыканиях, обеспечивая защиту от повреждений. Рекомендуются для промышленных применений. Кривая S: Автоматические выключатели с характеристикой S используются для защиты цепей с высокими пусковыми токами и длительными временными задержками. Они отключаются при токах, превышающих номинальный ток в 13-17 раз. Подходят для специфических промышленных применений. Кривая KM: Автоматические выключатели с характеристикой KM предназначены для защиты цепей с очень высокими пусковыми токами, аналогично характеристике K, но с более высокой степенью защиты. Они отключаются при токах, превышающих номинальный ток в 10-14 раз. Подходят для тяжелых промышленных условий. Кривая F: Автоматические выключатели с характеристикой F используются для защиты цепей с высокими пусковыми токами, аналогично характеристике D, но с более жесткими условиями срабатывания. Они отключаются при токах, превышающих номинальный ток в 10-15 раз. Подходят для специфических промышленных применений.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина (общ. кол-во модульных расстояний) определяет количество стандартных модулей, занимаемых автоматическим выключателем на DIN-рейке. Один модуль обычно равен 18 мм. Это свойство важно для правильного планирования и размещения устройств в распределительном щите, а также для обеспечения совместимости с другими компонентами системы. Значение 1 означает, что автоматический выключатель занимает один стандартный модуль (18 мм) на DIN-рейке. Это минимальная ширина, подходящая для компактных установок и ограниченных пространств. Значение 1.5 означает, что автоматический выключатель занимает полтора модуля (27 мм) на DIN-рейке. Это значение используется для устройств, требующих немного больше места, чем стандартные одноблочные модели. Значение 2 означает, что автоматический выключатель занимает два стандартных модуля (36 мм) на DIN-рейке. Это типичный размер для двухполюсных автоматических выключателей. Значение 3 означает, что автоматический выключатель занимает три стандартных модуля (54 мм) на DIN-рейке. Это значение часто используется для трехполюсных автоматических выключателей или устройств с дополнительными функциями. Значение 4 означает, что автоматический выключатель занимает четыре стандартных модуля (72 мм) на DIN-рейке. Это значение подходит для более сложных устройств, требующих большего пространства для установки. Значение 4.5 означает, что автоматический выключатель занимает четыре с половиной модуля (81 мм) на DIN-рейке. Это значение используется для специализированных устройств, которые не вписываются в стандартные размеры. Значение 5 означает, что автоматический выключатель занимает пять стандартных модулей (90 мм) на DIN-рейке. Это значение применимо для устройств с расширенными функциями или дополнительными компонентами. Значение 6 означает, что автоматический выключатель занимает шесть стандартных модулей (108 мм) на DIN-рейке. Это значение используется для крупных и многокомпонентных устройств. Значение 8 означает, что автоматический выключатель занимает восемь стандартных модулей (144 мм) на DIN-рейке. Это значение подходит для самых крупных автоматических выключателей или устройств с множеством дополнительных функций.

Номинальное импульсное выдерживаемое напряжение Uimp:

4 кВ

Номинальное импульсное выдерживаемое напряжение (Uimp) - это максимальное напряжение импульса, которое автоматический выключатель может выдержать без повреждений. Этот параметр важен для оценки способности устройства сопротивляться перенапряжениям, возникающим, например, из-за грозовых разрядов или коммутационных процессов. Выбор автоматического выключателя с соответствующим значением Uimp обеспечивает надежную защиту электроустановок и предотвращает выход из строя оборудования при кратковременных перенапряжениях. Значение 4 кВ указывает на способность автоматического выключателя выдерживать импульсное напряжение до 4 кВ. Это значение подходит для использования в условиях с низкой вероятностью возникновения высоких перенапряжений, таких как бытовые сети или небольшие коммерческие установки. Рекомендуется использовать в жилых зданиях и малом бизнесе. Значение 8 кВ указывает на способность автоматического выключателя выдерживать импульсное напряжение до 8 кВ. Это значение подходит для средних промышленных и коммерческих установок, где возможны умеренные перенапряжения. Рекомендуется для применения в административных зданиях и средних промышленных объектах. Значение 6.2 кВ указывает на способность автоматического выключателя выдерживать импульсное напряжение до 6.2 кВ. Это значение является промежуточным вариантом и подходит для использования в условиях с умеренной вероятностью возникновения перенапряжений. Рекомендуется для применения в коммерческих и промышленных установках средней мощности. Значение 6 кВ указывает на способность автоматического выключателя выдерживать импульсное напряжение до 6 кВ. Это значение подходит для использования в условиях с умеренной вероятностью возникновения перенапряжений, таких как коммерческие и промышленные установки. Рекомендуется для применения в административных зданиях и промышленных объектах средней мощности. Значение 660 кВ указывает на способность автоматического выключателя выдерживать очень высокое импульсное напряжение до 660 кВ. Это значение подходит для использования в условиях с высокой вероятностью возникновения экстремальных перенапряжений, таких как крупные промышленные объекты и энергетические установки. Рекомендуется для применения в тяжелой промышленности и энергетике. Значение 600 кВ указывает на способность автоматического выключателя выдерживать очень высокое импульсное напряжение до 600 кВ. Это значение подходит для использования в условиях с высокой вероятностью возникновения экстремальных перенапряжений, таких как крупные промышленные объекты и энергетические установки. Рекомендуется для применения в тяжелой промышленности и энергетике.

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В:

10 кА

Номинальная отключающая способность при коротком замыкании (Icu) согласно стандарту IEC 60898 при напряжении 230 В указывает на максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить без повреждений. Это важный параметр для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Автоматический выключатель с номинальной отключающей способностью 6 кА подходит для использования в жилых и коммерческих установках с относительно низким уровнем короткого замыкания. Рекомендуется для стандартных бытовых цепей. Автоматический выключатель с номинальной отключающей способностью 10 кА обеспечивает более высокий уровень защиты и подходит для применения в коммерческих и промышленных установках, где возможны более высокие токи короткого замыкания. Автоматический выключатель с номинальной отключающей способностью 4.5 кА предназначен для использования в менее требовательных условиях, таких как небольшие жилые или офисные помещения. Подходит для цепей с низким уровнем короткого замыкания. Значение 0 кА указывает на то, что автоматический выключатель не предназначен для отключения токов короткого замыкания. Использование таких выключателей не рекомендуется для защиты цепей от коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 6000 кА обеспечивает высокий уровень защиты и обычно используется в промышленных и коммерческих установках с высоким риском коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 10000 кА подходит для высоконагруженных промышленных и коммерческих цепей, где возможны очень высокие токи короткого замыкания. Обеспечивает максимальную защиту. Автоматический выключатель с номинальной отключающей способностью 15 кА предназначен для специализированных промышленных применений, где ожидаются очень высокие токи короткого замыкания. Обеспечивает сверхвысокую защиту. Автоматический выключатель с номинальной отключающей способностью 7.5 кА подходит для использования в коммерческих и промышленных установках средней мощности, обеспечивая надежную защиту от коротких замыканий. Автоматический выключатель с номинальной отключающей способностью 16 кА предназначен для применения в условиях экстремально высоких токов короткого замыкания, таких как крупные промышленные установки. Обеспечивает максимальную надежность и безопасность. Автоматический выключатель с номинальной отключающей способностью 20000 кА используется в условиях с наивысшими требованиями к защите, таких как крупные промышленные и энергетические установки. Обеспечивает наивысший уровень безопасности.

Сертификаты

AB53_W04915.22

PDF

AJ36_W00242.20

PDF

Сопутствующие товары (3)

Вспомогательный контакт XF9 для NB1 - 184994 CHINT	1382 шт.	590,45 ₽	шт.	от 1 дня
Независимый расцепительS9 для NB1 - 184986 CHINT	68 шт.	1 078,48 ₽	шт.	от 1 дня
Расцепитель независимый S9 AC/DC 24В для NB1 (R) \| 184985 CHINT	81 шт.	1 095,24 ₽	шт.	от 7 дней
