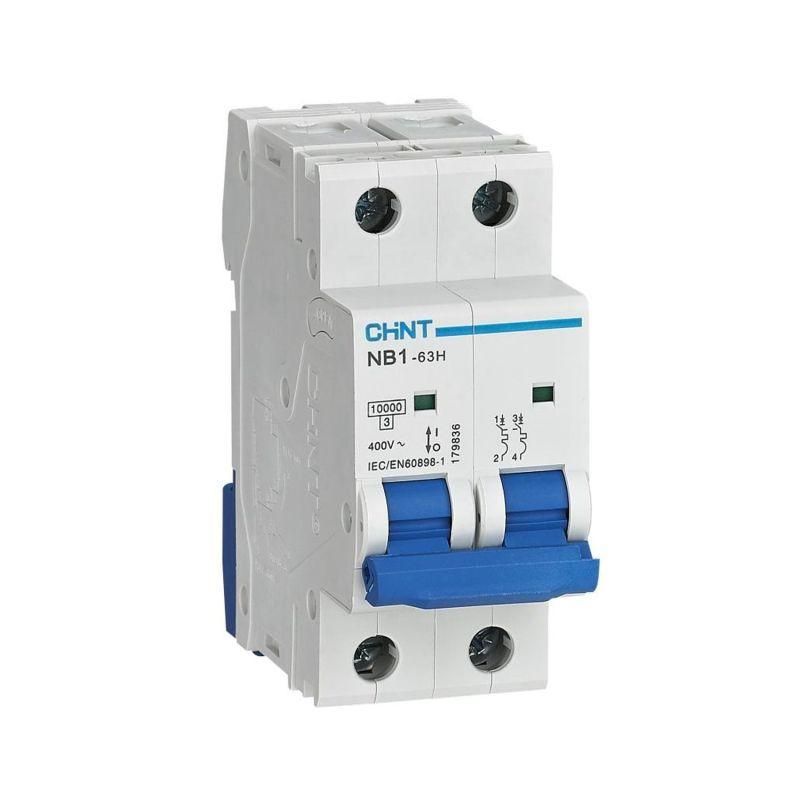

Выключатель автоматический двухполюсный NB1-63H 2P 50A 10кА х-ка C (R) | 179834 CHINT

Автоматический выключатель NB1-63H - двухполюсный модульный аппарат с номинальным током 50 А и отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям к безопасности.

Назначение и область применения

Выключатель NB1-63H используется для защиты групповых линий в распределительных щитах. Подходит для установки в жилых домах, офисах, торговых помещениях и на производстве - там, где требуется защита мощной нагрузки, например, тепловых насосов, кондиционеров, электрокотлов или группы розеток.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 220/400 В
• Количество полюсов: 2 - одновременно отключает фазу и ноль, исключает риск оставления одного провода под напряжением
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электромоторы, светильники, нагреватели)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях
• Частота: 50/60 Гц - совместим с сетями России, Европы и других регионов
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень загрязнения: 2 - предназначен для установки в условиях с низким уровнем пыли и влаги

Совместимость и монтаж

Выключатель NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Кабель подключается через зажимы, подходят провода сечением до 25 мм2 (медные). Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63, что позволяет легко расширять щит. Для подключения нулевых шин используйте отдельные N-шину - этот выключатель не имеет внутреннего перемычка между полюсами.

Безопасность и стандарты

Соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабели и оборудование. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов. Индикатор положения контактов (зелёное окно = включен, красное = отключен) повышает безопасность при обслуживании.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше средней для бытовых выключателей, подходит для объектов с высокой вероятностью КЗ
• Два полюса обеспечивают полное отключение цепи - важное преимущество для безопасности при ремонтах
• Характеристика C - идеально балансирует чувствительность и отказ от ложных срабатываний при запуске двигателей
• Возможность доработки: можно установить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/V9
• Гарантированная долговечность: серия NB1-63 проверена в тысячах установок по всей России и странам СНГ

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP20 не защищает от воды и пыли
• Не подходит для защиты светодиодных лент, зарядных станций EV или оборудования с очень высоким пусковым током - для них нужна характеристика D
• Не рекомендован для частого ручного включения/отключения - предназначен для нечастых операций; для часто коммутируемых цепей лучше использовать контактор
• Не работает в системах с напряжением выше 400 В - требует точного соответствия параметрам сети

Примеры использования

• Защита линии питания кондиционера мощностью до 11 кВт
• Щитовая защита группы розеток на кухне или в мастерской
• Отключение цепи электрического котла или теплового насоса
• Фазово-нулевая защита вводного автомата в квартире с однофазным питанием

Практические советы

• Выбирая NB1-63H 50A, убедитесь, что сечение кабеля соответствует нагрузке - для 50 А минимум 10 мм2 медного провода
• При установке в щите соблюдайте интервал между аппаратами - не менее 10 мм для теплоотвода
• Если планируете удалённую сигнализацию срабатывания - выбирайте модель с опциональным контактом XF9J
• Не путайте с однополюсными аналогами - двухполюсный вариант обязательный для цепей с нулём, где важно полное отключение
• Проверьте маркировку перед монтажом: буква “C” указывает на тип срабатывания, а не на класс защиты
