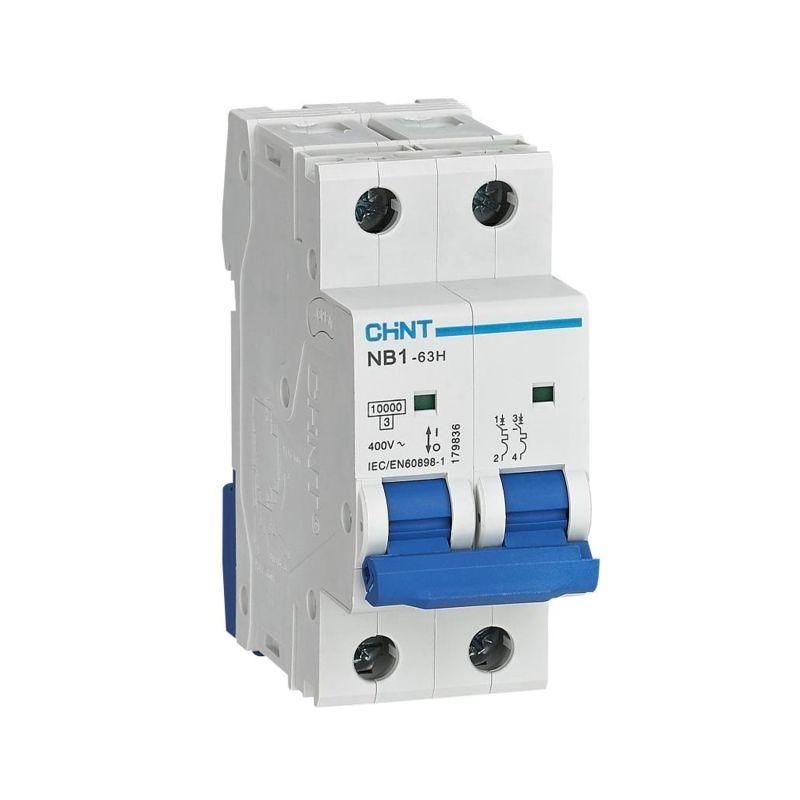

Выключатель автоматический двухполюсный NB1-63H 2P 63A 10кА х-ка C (R) | 179836 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179836 - это двухполюсный модульный аппарат на 63 А с характеристикой C, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных объектах. Устройство обеспечивает надёжное отключение при скачках тока, легко устанавливается на DIN-рейку и совместимо со стандартными распределительными щитами.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H используется для защиты групповых линий переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, торговых центров и производственных помещений. Применяется там, где требуется защита оборудования с умеренным пусковым током - например, светильники, розеточные группы, насосы, малые станки и системы вентиляции.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Количество полюсов: 2
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимален для смешанных нагрузок с умеренными пусковыми токами
• Тип тока: переменный (AC)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перенапряжениях
• Импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам, таким как грозовые выбросы
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Рабочая температура: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях
• Частота: 50–60 Гц
• Степень загрязнения: 2 - рассчитан на средний уровень запылённости, типичный для внутренних установок
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения
• Категория применения: A - для защиты кабельных линий и слаботочных систем

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина одного полюса - 18 мм, поэтому два полюса занимают 36 мм места в щите. Для подключения используются кабели сечением до 25 мм2 (медные) или 35 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Выключатель имеет индикатор положения контактов - окно показывает «I» (включено) или «O» (выключено). Совместим с другими аппаратами серии NB1-63H, что позволяет собирать однородные щиты.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Сертифицирован для работы в условиях степени загрязнения 2 и класса токоограничения 3. Напряжение изоляции 500 В обеспечивает безопасность при случайных пробоях. Отсутствие герметизации (IP20) требует установки внутри закрытых щитов, исключающих попадание влаги и пыли.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с потенциально большими токами КЗ
• Характеристика C - баланс между чувствительностью к перегрузкам и отказом от ложных срабатываний при пуске двигателей
• Индикация положения контактов - позволяет визуально определить состояние аппарата без тестирования
• Гибкость подключения - поддерживаются кабели, шины PIN и FORK
• Долгий срок службы - 20 тыс. механических и 10 тыс. электрических циклов
• Совместимость с дополнительными модулями - можно добавить сигналы срабатывания или расцепители

Ограничения применения

• Не предназначен для постоянного включения/отключения - применяется только для редких операций (не для частого управления нагрузкой)
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без корпуса
• Рабочая температура до +40 C - не рекомендован для установки в неутепляемых щитах на открытом воздухе зимой
• Не поддерживает управление дистанционно - без внешних модулей (S9/V9/XF9) не может работать в системах автоматики
• Характеристика C не подходит для мощных электромоторов с очень высоким пусковым током - лучше выбрать D

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита кондиционера или теплового насоса
• Линия питания насоса для водоснабжения
• Общий входной автомат в этажном щите многоквартирного дома
• Цепь освещения в производственном цеху с люминесцентными лампами

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля и номинала - для 63 А нужен медный провод минимум 10 мм2
• Если в цепи есть двигатель с пуском под нагрузкой - убедитесь, что характеристика C достаточна; при частых ложных срабатываниях рассмотрите вариант с характеристикой D
• Для удалённого контроля состояния щита используйте дополнительные модули: XF9 (состояние) или XF9J (аварийное срабатывание)
• При сборке щита оставляйте свободное место рядом - аппараты серии NB1-63H имеют большие зазоры для теплоотвода
• Не устанавливайте этот выключатель вместо УЗО - он не защищает от утечек тока, только от перегрузок и КЗ
• Проверяйте маркировку перед монтажом: артикул 179836 - именно двухполюсный, 63 А, характеристика C
