Выключатель автоматический двухполюсный NB1-63H 2P 6A 10кА х-ка D (R) | 179849 CHINT

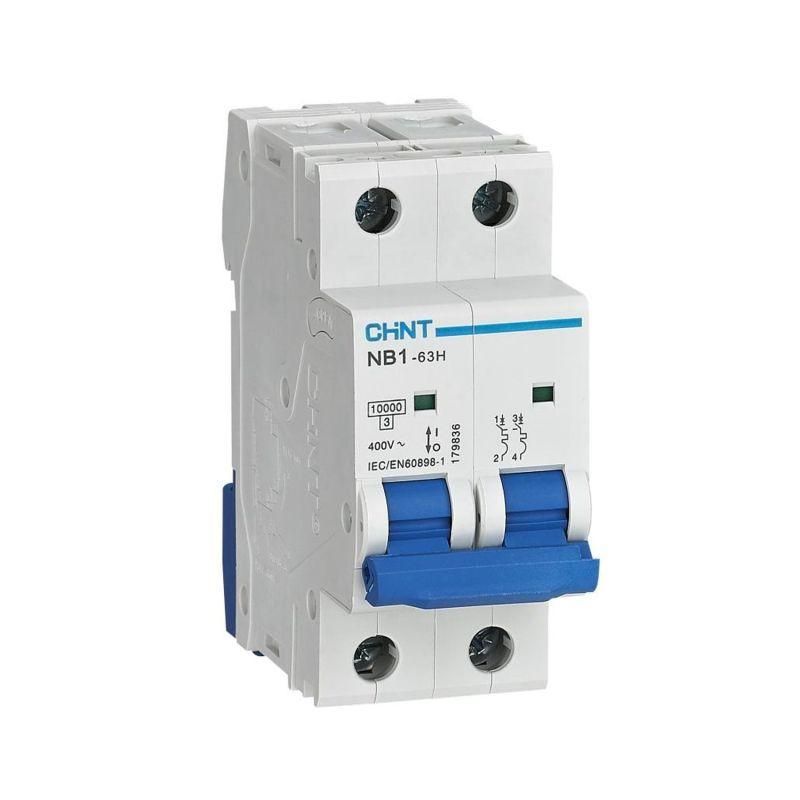

Автоматический выключатель двухполюсный модульный 6А 10кА характеристика D (R) серия NB1-63H от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат - часть надёжной серии NB1-63H, рассчитанной на высокую механическую и электрическую износостойкость.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 6А 10кА характеристика D (R) серия NB1-63H используется для защиты цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощных светильников. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита при одновременном отключении обоих проводников (L и N).

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях 380–400 В и однофазных 220 В;
• Количество полюсов: 2 - обеспечивает отключение фазы и нулевого провода одновременно;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: D - срабатывает при токе 10–20 крат от номинала, что исключает ложные срабатывания при пуске оборудования;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности;
• Механическая износостойкость: 20 000 циклов включения/отключения;
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Выключатель автоматический двухполюсный модульный 6А 10кА характеристика D (R) серия NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Клеммы поддерживают типы соединений: PIN, FORK и обычные винтовые зажимы. Устройство совместимо с другими аппаратами серии NB1-63H - можно собирать компактные щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P). Индикатор положения контактов (зелёное окно = включено, красное = отключено) позволяет визуально определить состояние аппарата без тестера.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабель и оборудование. Категория применения A означает, что он предназначен для защиты против перегрузок и коротких замыканий в стационарных установках, а не для частого ручного управления.

Преимущества

• Увеличенная отключающая способность (10 кА) - выше среднего уровня для бюджетных решений;
• Характеристика D - идеальна для индуктивных нагрузок с высоким пусковым током;
• Надёжная система индикации - легко определить причину отключения;
• Гибкость подключения - совместим с кабелями и шинами различных типов;
• Высокая долговечность - 20 тысяч механических циклов обеспечивают срок службы более 10 лет при нормальной эксплуатации.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых помещениях - степень защиты IP20 не защищает от брызг и пыли;
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для регулярного управления;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не поддерживает удалённое управление без внешних модулей (например, S9 или V9);
• Работает только в пределах температур -25…+40 C - требует теплого помещения при зимней эксплуатации.

Примеры использования

• Защита двигателя насоса в системе водоснабжения;
• Отключение компрессора холодильного оборудования;
• Щитовая защита группы розеток в мастерской с мощным инструментом;
• Линия питания сварочного аппарата в гараже;
• Общий входной автомат для двухпроводной сети 220 В в административном здании.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы посадочный диаметр кабеля подходил под клеммы - максимум 16 мм2 медный;
• Если в цепи есть чувствительное оборудование, убедитесь, что пусковой ток не превышает 20×6 А = 120 А - иначе возможны ложные срабатывания;
• Для защиты от поражения током обязательно используйте УЗО перед этим автоматом;
• При сборке щита располагайте его рядом с другим оборудованием серии NB1-63H - одинаковые клеммы и форма позволяют удобно комбинировать устройства;
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J.
