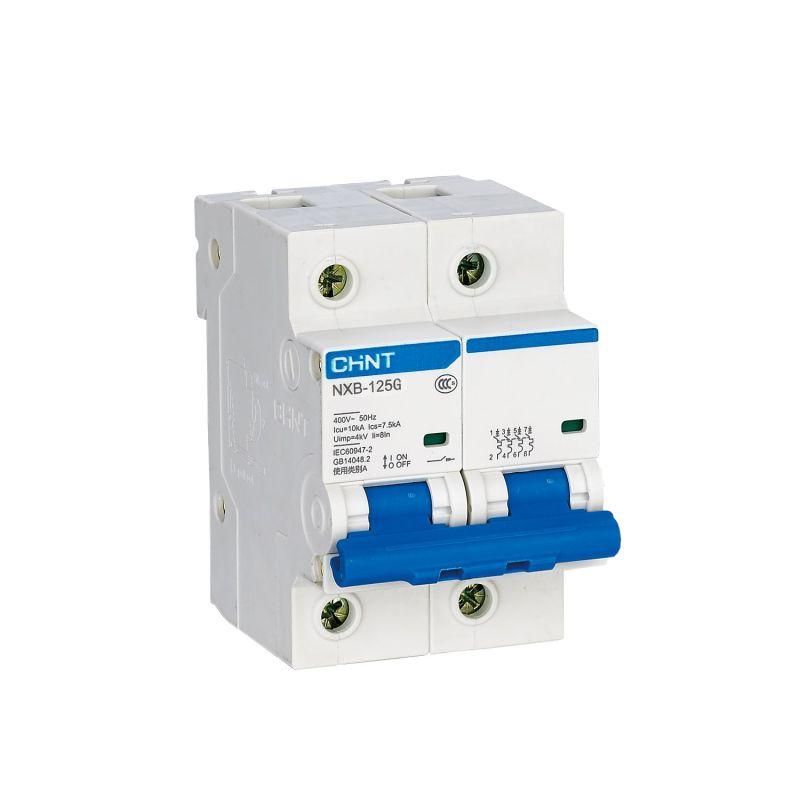

Выключатель автоматический двухполюсный NXB-125 2P 80A 10кА х-ка D (R) | 816132 CHINT

Автоматический выключатель двухполюсный модульный NXB-125 с номинальным током 80 А и характеристикой D предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 816132 указывает на конкретную модель в серии NXB-125.

Назначение и область применения

Выключатель NXB-125 используется для защиты мощных потребителей, требующих высокого пускового тока - таких как двигатели, насосы, компрессоры, сварочные аппараты и крупные конвейеры. Подходит для установки в щитах жилых, офисных и производственных зданий. Может применяться там, где есть доступ необученного персонала, так как соответствует требованиям безопасности для бытовых и аналогичных условий.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для трехфазных систем с использованием двух фаз + ноль;
• Отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Характеристика срабатывания: D - задержка перед отключением при пусковых токах, что позволяет избежать ложных срабатываний у двигателей и других индуктивных нагрузок;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов;
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке;
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не герметичен - применяется только внутри закрытых щитов;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира;
• Дополнительная комплектация: да - возможно подключение дополнительных модулей (см. ниже).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 50 мм2 (по рекомендациям производителя), а также шины типов PIN и FORK. Устанавливается в распределительном щите с достаточным свободным местом для теплоотвода. Обеспечивается удобный визуальный контроль: окно на корпусе показывает положение контактов - “I” (включен) / “O” (выключен).

Безопасность и стандарты

Выключатель NXB-125 соответствует классу токоограничения 3 - снижает величину тока КЗ через себя, повышая безопасность всей системы. Категория применения A - предназначен для защиты кабелей и оборудования от перегрузок и КЗ. Степень загрязнения 2 - рассчитан на использование в условиях с умеренным количеством пыли и небольшим уровнем конденсации. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают надежную изоляцию даже при кратковременных перенапряжениях.

Преимущества

• Характеристика D позволяет работать с оборудованием, имеющим высокий пусковой ток (например, двигатели), без ложных отключений;
• Высокая предельная отключающая способность (10 кА) делает её подходящей для промышленных объектов с большой мощностью;
• Гибкость комплектации - можно добавить вспомогательные контакты, расцепители и сигнальные устройства;
• Механическая износостойкость 20 000 циклов и электрическая - 10 000 циклов - долгий срок службы даже при частых операциях включения/отключения;
• Яркий индикатор положения контактов упрощает диагностику и обслуживание.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для защиты цепей с постоянным током (DC) - работает только с переменным током AC;
• Не следует использовать в средах с высокой запыленностью, влажностью или химически активной атмосферой - требуется дополнительная защита щита;
• При температуре выше +40C возможны снижение номинального тока и риск перегрева - необходимо обеспечивать вентиляцию щита;
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита электродвигателя 5,5 кВт на конвейере в пищевом производстве;
• Отключение группы нагревательных элементов в термической печи;
• Щитовая защита двух фаз в трёхфазной системе питания насосной станции;
• Распределительный щит торгового центра с группой мощных светильников и HVAC-оборудования.

Практические советы

• Выбирая NXB-125 с характеристикой D, убедитесь, что ваша нагрузка действительно имеет высокий пусковой ток - для освещения или электроники лучше подойдет характеристика C;
• При монтаже соблюдайте посадочный диаметр клемм - используйте наконечники OF или PF, чтобы избежать плохого контакта;
• Если требуется удалённая сигнализация срабатывания, добавьте модуль AL-X3 - он отправляет сигнал при аварийном отключении;
• Для управления выключателем дистанционно используйте независимый расцепитель SHT-H3 - особенно актуально в автоматизированных системах;
• Проверяйте температуру вокруг автомата после первых часов работы - перегрев может указывать на недостаточное сечение кабеля или плохой контакт.
