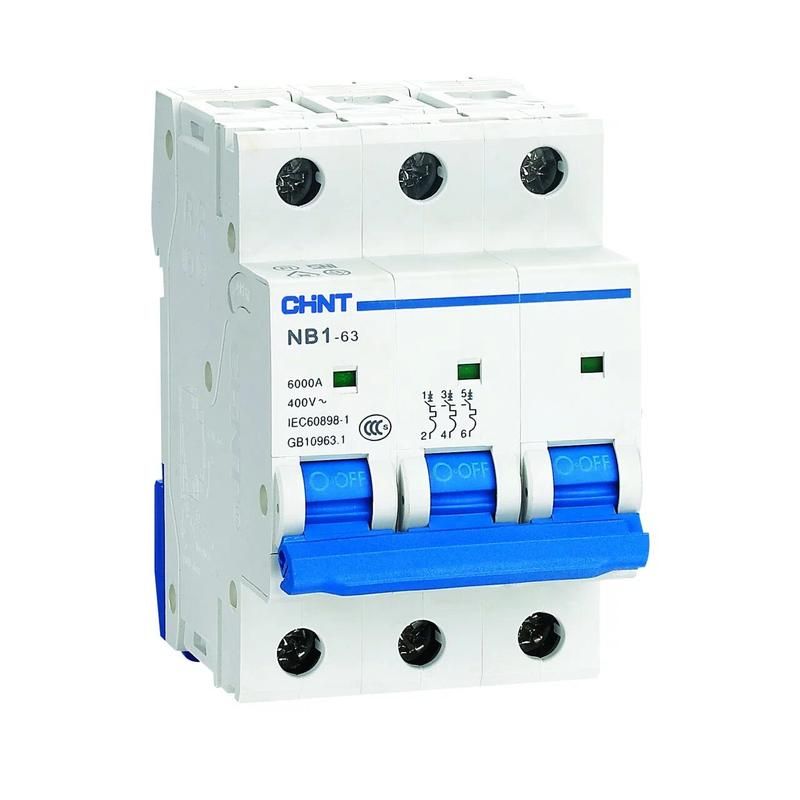

Выключатель автоматический трехполюсный NB1-63 3P 3A 6кА х-ка B (DB) (R) | 179690 CHINT

Автоматический выключатель NB1-63 (R) - трёхполюсный прибор с номинальным током 3 А и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам, а артикул 179690 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Выключатель NB1-63 (R) используется для защиты однофазных и трёхфазных цепей переменного тока в жилых, коммерческих и промышленных объектах. Подходит для питания оборудования с умеренной пусковой нагрузкой - светильники, насосы, малые станки, системы вентиляции. Применяется в щитах распределения, где требуется точная защита от сверхтоков без ложных срабатываний при кратковременных перегрузках.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - работает в сетях 220/400 В переменного тока
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 крат от номинала; оптимален для бытовых и слаботочных нагрузок
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений без значительной запылённости

Совместимость и монтаж

Выключатель NB1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Кабельное подключение осуществляется через зажимы, подходящие для медных проводов сечением до 16 мм2. Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63: можно комбинировать с вспомогательными контактами, расцепителями и сигнальными модулями. Ширина одного полюса - 18 мм, что соответствует европейскому стандарту модульности.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию короткого замыкания, защищая оборудование downstream. Категория применения A означает, что он предназначен для защиты конечных потребителей, а не для координации с другими аппаратами в многоступенчатых системах. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов, что обеспечивает долгую службу даже при частых операциях.

Преимущества

• Удобная индикация: окно показывает состояние контактов - «ON» / «OFF» / «TRIPPED»
• Надёжное механическое срабатывание - механизм не требует обслуживания
• Гибкость комплектации - возможность добавления дополнительных модулей (XF9, S9, V9)
• Совместимость с продуктами других производителей - благодаря стандартизированному креплению и габаритам

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 исключает воздействие воды и пыли
• Не рекомендован для мощных двигателей или оборудования с высокими пусковыми токами - характеристика B слишком чувствительна, лучше использовать тип C или D
• Не предназначен для частого ручного включения/отключения - хотя износостойкий, он не является рубильником
• Не поддерживает управление дистанционно без внешних модулей

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве
• Щитовая защита группы освещения в офисном здании
• Распределительный щит в многоквартирном доме для групповой защиты розеток
• Автоматизация холодильного оборудования в торговом зале

Практические советы

• Выбирая NB1-63 (R), проверьте, чтобы суммарная нагрузка всех фаз не превышала 3 А - перегрузка вызовет срабатывание
• При установке в щите соблюдайте шаг 18 мм между соседними автоматами - это обеспечит правильную сборку
• Для защиты оборудования с пусковыми токами (например, компрессора) выбирайте характеристику C, а не B
• Если нужна удалённая сигнализация о срабатывании - используйте дополнительный модуль XF9J
• Перед первым включением убедитесь, что кабели правильно затянуты - плохой контакт вызывает нагрев и выход из строя
