Автоматический выключатель BKH 3P C125A | 061301968B Lsis

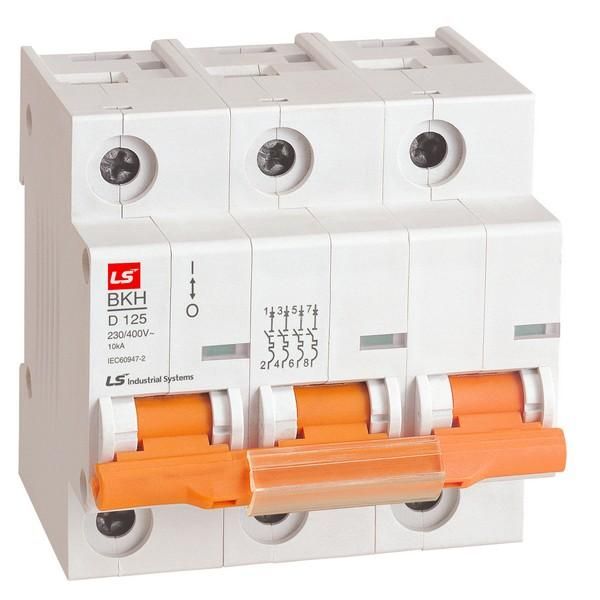

Автоматический выключатель модульный 3-полюсный C 125А 10кА BKH - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён бренда LS Electric, артикул 061301968b, предназначен для установки на DIN-рейку в щитах управления и распределения электроэнергии.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 125А 10кА BKH используется для защиты трёхфазных электрических цепей переменного тока. Он автоматически отключает питание при возникновении сверхтоков - как длительной перегрузки, так и внезапного короткого замыкания. Устройство применяется в системах питания промышленного оборудования: станках, насосах, конвейерах, воздушных завалах, групповых осветительных и силовых линиях с напряжением до 400 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство способно безопасно прервать;
• Характеристика расцепителя: C - чувствителен к умеренным импульсным нагрузкам, типичным для двигателей и трансформаторов; подходит для нагрузок с пусковыми токами до 5–10× I_n;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 380/400 В;
• Тип расцепителя: электромагнитный (быстрая реакция на КЗ) и тепловой (реакция на долговременную перегрузку);
• Максимальное сечение кабеля: 50 мм2 - можно подключать медные жилы до этой площади;
• Род тока: переменный (AC), частота 50 Гц - не постоянный ток;
• Ширина: 3 модуля DIN - занимает 54 мм по ширине стандартной рейки;
• Глубина монтажа: 50 мм - требуется свободное место внутри шкафа;
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от пыли и воды;
• Диапазон температур: от –5C до +40C - не рекомендован для холодных помещений ниже –5C или нагреваемых зон выше +40C;
• Коммутационная износостойкость: 6000 циклов - количество операций включения/выключения, которые устройство выдержит без потери работоспособности;
• Исполнение: стационарное - не предназначено для перемещения или частого демонтажа.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 125А 10кА BKH устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка на тыльной стороне корпуса - её достаточно отвести отвёрткой, чтобы снять устройство. Подключение проводов выполняется через винтовые клеммы на передней части. Все три полюса имеют одинаковые входные и выходные клеммы - порядок подключения фаз неважен, главное - соблюдение цветового соответствия L1/L2/L3. Минимальное требование к качеству соединения: плотное затягивание винтов без повреждения жилы. Не допускается использование многожильных проводов без наконечников - они должны быть запрессованы в кольцевые наконечники подходящего размера (до 50 мм2).

Безопасность и стандарты

Автоматический выключатель модульный 3-полюсный C 125А 10кА BKH соответствует международному стандарту IEC 60947-2. Обеспечивает классическую двойную защиту - термическую и магнитную - что гарантирует соответствие требованиям безопасности при работе в условиях повышенной опасности. Отключение происходит при достижении пороговых значений тока, предотвращая перегрев проводки и возможное воспламенение. Однако устройство не имеет функции дифференциального тока - для защиты людей необходимо использовать отдельные устройства УЗО.

Преимущества

• Высокая надёжность благодаря проверенной технологии расцепителей от LS Electric;
• Подходящий режим срабатывания категории “C” для большинства промышленных нагрузок с высокими пусковыми токами;
• Удобная система фиксации на DIN-рейке - быстрый монтаж и сервисное обслуживание;
• Обширная совместимость с другими элементами щита того же бренда - возможно формирование унифицированных решений;
• Чёткая визуальная индикация положения рычага (“ON/OFF”) - легко определить состояние устройства даже при плохом освещении.

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50 Гц;
• Защита IP20 исключает применение во влажных помещениях, на улице или в местах с большим количеством пыли;
• Не подходит для сред с температурой ниже –5C - риск снижения эффективности работы механизмов расцепления;
• Не содержит функции дифференциальной защиты - нельзя использовать вместо УЗО для защиты человека от удара током;
• Ограниченная коммутационная износостойкость (6000 циклов) делает его малопригодным для частого ручного включения/выключения - лучше использовать для аварийной защиты, а не для регулярного управления оборудованием.

Примеры использования

• Щитовая группа питания трехфазного станка с асинхронным двигателем мощностью до 55 кВт;
• Основной защитный автомат для группы светильников и розеток в производственном цеху;
• Фазовый автомат в распределительном щите объекта с трёхфазным вводом 380 В;
• Защита системы кондиционирования воздуха с внешним блоком на 3 фазы.

Практические советы

• Выбирая этот автомат, обязательно проверьте суммарную нагрузку всех потребителей на каждой фазе - она должна быть меньше 125 А;
• При использовании кабелей сечением более 25 мм2 используйте наконечники - это повысит надёжность контакта и продлит срок службы;
• Не устанавливайте рядом с источниками тепла - перегрев окружающей среды может вызвать ложное срабатывание теплового расцепителя;
• Проверяйте целостность защёлок после монтажа - слабо закреплённый автомат может выпасть из рейки при вибрации;
• Для удобства диагностики пометьте каждый автомат этикеткой с указанием защищаемой цепи - особенно важно в крупных щитах.
